Ketel installeren
7.6.4
Ontluchtingsset aan de warmtewisselaar aansluiten
Wij adviseren, op de warmtewisselaaraansluiting een ontluchtingsset
(toebehoren) aan te sluiten.
1

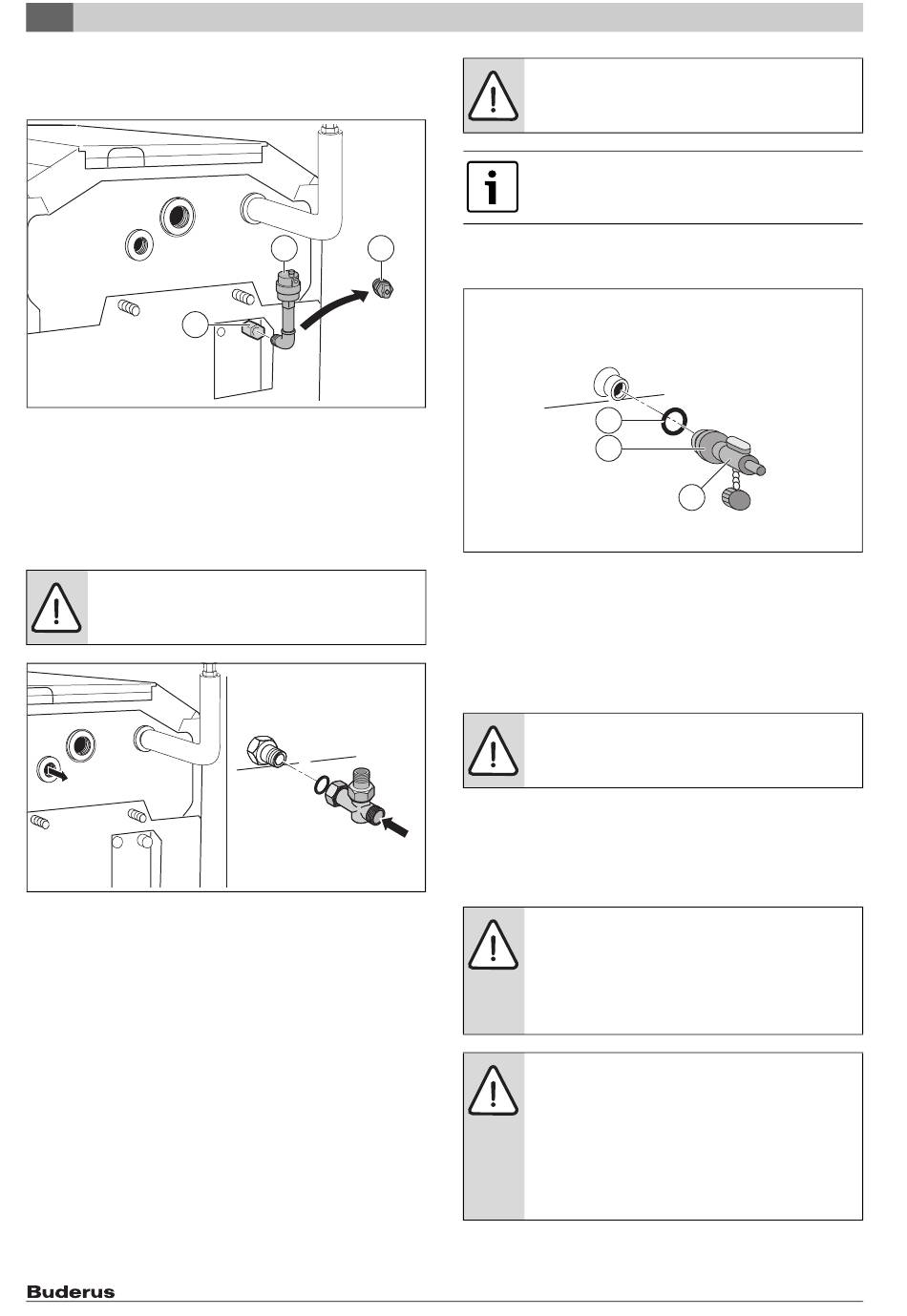

Afb. 27 Ontluchterset aansluiten
[1]
Aansluiting warmtewisselaar
[2]
Ontluchtingsset
[3]
Ontluchtingsklep
▶ Ontluchtingsventiel [3] van warmtewisselaar [1] afschroeven.
▶ Ontluchtingsset [2] in plaats van het ontluchtingsventiel plaatsen.
7.6.5
Warmwaterboiler aansluiten
OPMERKING: Lekkage tijdens bedrijf.
▶ Dichtingen bij het indraaien niet beschadigen.
VSL
VS
Afb. 28 Warmwaterboiler aansluiten
VSL Aanvoer veiligheidsleiding
VS
Aanvoer boiler
RS
Boilerretour ( afb. 3, pagina 7)
▶ Achterste bovenste kap afnemen en bovenste warmte-isolatie van
warmtewisselaar openklappen.
▶ Sluit de retour van de warmwaterboiler aan de aansluiting RS aan
( hoofdstuk 3.1, pagina 7).
▶ Aanvoer van de warmwaterboiler naar keuze aansluiten op de aan-
sluiting VS1 of VS2.
Af fabriek is de aansluiting bij VS1 voor de liggende boiler L/LT be-
doeld.
– Bij naaststaande boiler ST/SU moet de VS1-aansluiting voor de
boileropstelling rechts naast de ketel worden gebruikt (aanzicht
van voren).
– Bij een boileropstelling links: VS2-aansluiting gebruiken.
▶ Sluit de niet gebruikte aansluiting VS af met stop R1.
22
2
3
6 720 804 973-11.1T
RS
6 720 804 973-12.1T
OPMERKING: Storingen door verkeerde aansluiting!
▶ Gebruik de aansluiting EL niet als warmwateraanslui-
ting (RS).
▶ Snijd bij ombouw van VS1 naar VS2 de warmte-isola-
tie voor VS2 bij.
▶ Warmte-isolatie en kap weer monteren.
7.6.6
Monteer de vul- en aftapkraan (toebehoren)
EL
1
2
Afb. 29 Monteer de vul- en aftapkraan
EL
Aftap (aansluiting voor vul- en aftapkraan of expansievat)
[1]
O-ring
[2]
Reduceernippel 1x½
[3]
Vul- en aftapkraan met reduceernippel (optionele toebehoren),
alternatief vul- en aftapkraan ½
▶ Monteer de vul- en aftapkraan met dichting op de aansluiting EL.
OPMERKING: Storingen door verkeerde aansluiting!
▶ Gebruik de aansluiting EL niet als warmwateraanslui-
ting (RS).
7.7
CV-installatie vullen en dichtheid controleren
Om te zorgen dat er geen lekkage tijdens bedrijf optreedt:
▶ Controleer voor de inbedrijfstelling de cv-installatie op lekkage.
▶ Pers de cv-installatie af met een druk die overeenstemt met de ope-
ningsdruk van het overstortventiel.
VOORZICHTIG: Gevaar voor de gezondheid door ver-
ontreiniging van het drinkwater!
▶ Respecteer de nationale voorschriften en normen ter
voorkoming van verontreiniging van het drinkwater
(b.v. door water uit cv-installaties).
▶ Voor Europa de EN 1717 respecteren.
OPMERKING: Schade aan de installatie door overdruk
bij de dichtheidstest!
Druk-, regel-, of veiligheidscomponenten kunnen be-
schadigd worden bij te grote druk.
▶ Waarborg, dat op het tijdstip van de lekdichtheids-
test geen druk-, regel- of veiligheidsinrichtingen zijn
gemonteerd, die niet kunnen worden afgesloten ten
opzichte van de waterruimte van de ketel.
