OBJ_BUCH-1458-003.book Page 81 Monday, December 10, 2012 1:39 PM
ső alkalmazás előtt töltse fel teljesen az akkumulátort a
töltőkészülékben.
Olvassa el a töltőkészülék használati utasítását.
Az elektromos kéziszerszámot csak kikapcsolt készü-
lék mellett tegye fel a csavarra. A forgó betétszerszámok
lecsúszhatnak.
A fokozatváltó kapcsolót csak álló elektromos kézi-
szerszám mellett szabad átkapcsolni.
Ha a fokozatváltó kapcsolót nem lehet ütközésig elfor-
dítani, akkor forgassa el kissé a fúrótokmányt.
Az akkumulátor töltési szint jelző félig vagy teljesen benyo-
mott be-/kikapcsoló esetén néhány másodpercre kijelzi az
akkumulátor töltési szintjét és 3 zöld LED-ből áll.
LED
Folyamatos fény, 3 x zöld
Folyamatos fény, 2 x zöld
Folyamatos fény, 1 x zöld
Villogó fény 1 x zöld
Az energia megtakarítására az elektromos kéziszerszémot
csak akkor kapcsolja be, ha használja.

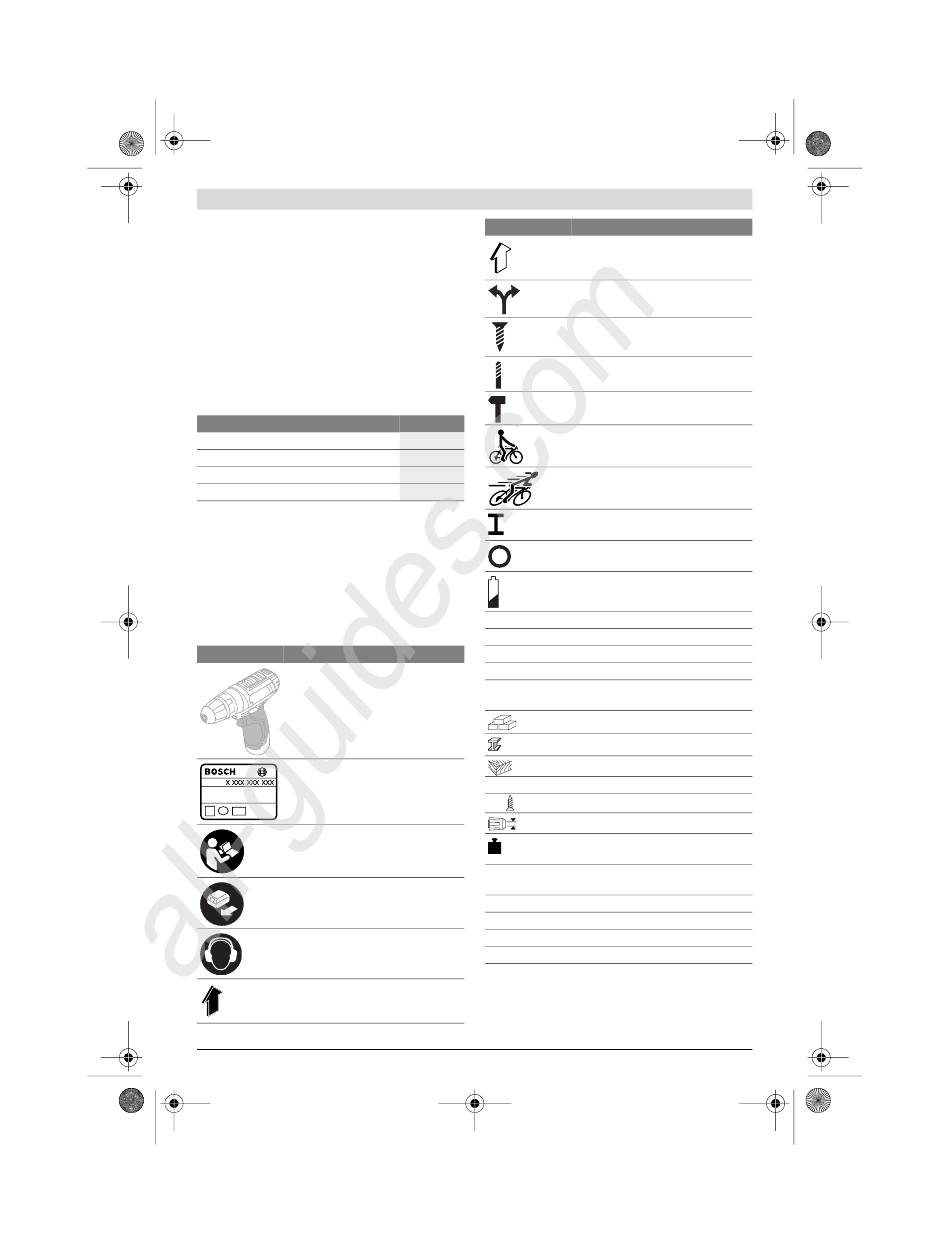

Jelképes ábrák
Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolva-
sásának és megértésének megkönnyítésére szolgál. Jegyezze
meg ezeket a szimbólumokat és jelentésüket. A szimbólumok
helyes interpretálása segítségére lehet az elektromos kézi-
szerszám jobb és biztonságosabb használatában.
Jel
Magyarázat
GSB 10,8-2-LI:
Akkumulátoros ütvefúró-csavarozógép
szürke tartomány: Fogantyú (szigetelt
fogantyú-felület)
Cikkszám
Olvassa el valamennyi biztonsági elő-
írást és utasítást
Az akkumulátort az elektromos kéziszer-
számon végzendő bármely munka meg-
kezdése előtt vegye ki
Viseljen fülvédőt.
Mozgásirány
Bosch Power Tools
Jel
Magyarázat
A reakció iránya
Jobbra forgás/balra forgás
Csavarok
Fúrás ütés nélkül
Ütvefúrás
Kapacitás
Alacsony fordulatszám
≥ 2/3
≥1/3
< 1/3
Magas fordulatszám
tartalék
Bekapcsolás
Kikapcsolás
Akkumulátor töltéskijelző
U
Névleges feszültség
n
1
Üresjárati fordulatszám (1. fokozat)
0
n
2
Üresjárati fordulatszám (2. fokozat)
0
n
Ütésszám
S
M
maximális forgatónyomaték az
ISO 5393 szerint
Téglafalban
Fém
Fában
Ø
Furatátmérő max.
Ø
Legnagyobb csavar-Ø
Tokmányba befogható méretek
Súly az „EPTA-Procedure 01/2003"
(2003/01 EPTA-eljárás) szerint
*
Az érték a felhasznált akkumulátorcso-
magtól függ
L
Hangteljesítmény-szint
wA
L
Hangnyomás-szint
pA
K
Bizonytalanság
a
Rezgési összérték
h
Magyar | 81
1 609 92A 00H | (10.12.12)
