3. INSTALAÇÃO E LIGAÇÃO

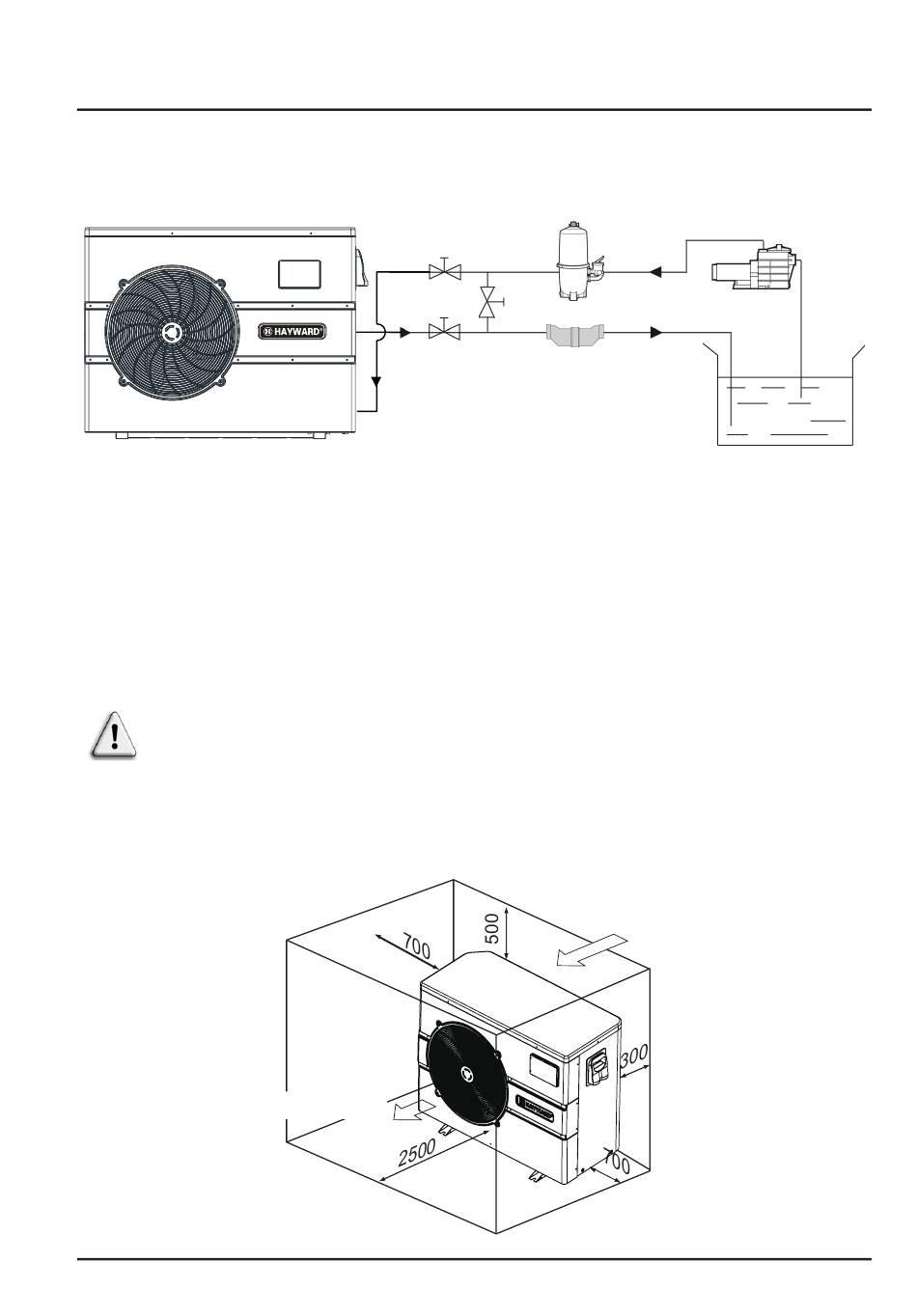

3.1 Esquema de princípio
Nota: A bomba de aquecimento é fornecida sem qualquer equipamento de
tratamento ou filtração. Os elementos presentes no esquema são
peças a fornecer pelo instalador.
3.2 Bomba de aquecimento
Colocar a bomba de aquecimento no exterior e fora de qualquer local
técnico fechado.
Colocada sob abrigo, devem ser respeitadas as distâncias mínimas
prescritas abaixo a fim de evitar qualquer risco de recirculação de ar e
de degradação dos desempenhos globais da bomba de aquecimento.
Unidade : mm
Válvula de
entrada
de água
Vanne
by-pass
Válvula de
saída
de água
Evacuação de ar
Filtre
Retorno da
águac
Célula
electrolizadora
(ou outro
tratamento)
Admissão de ar
Bomba de
filtração
Piscina
7
