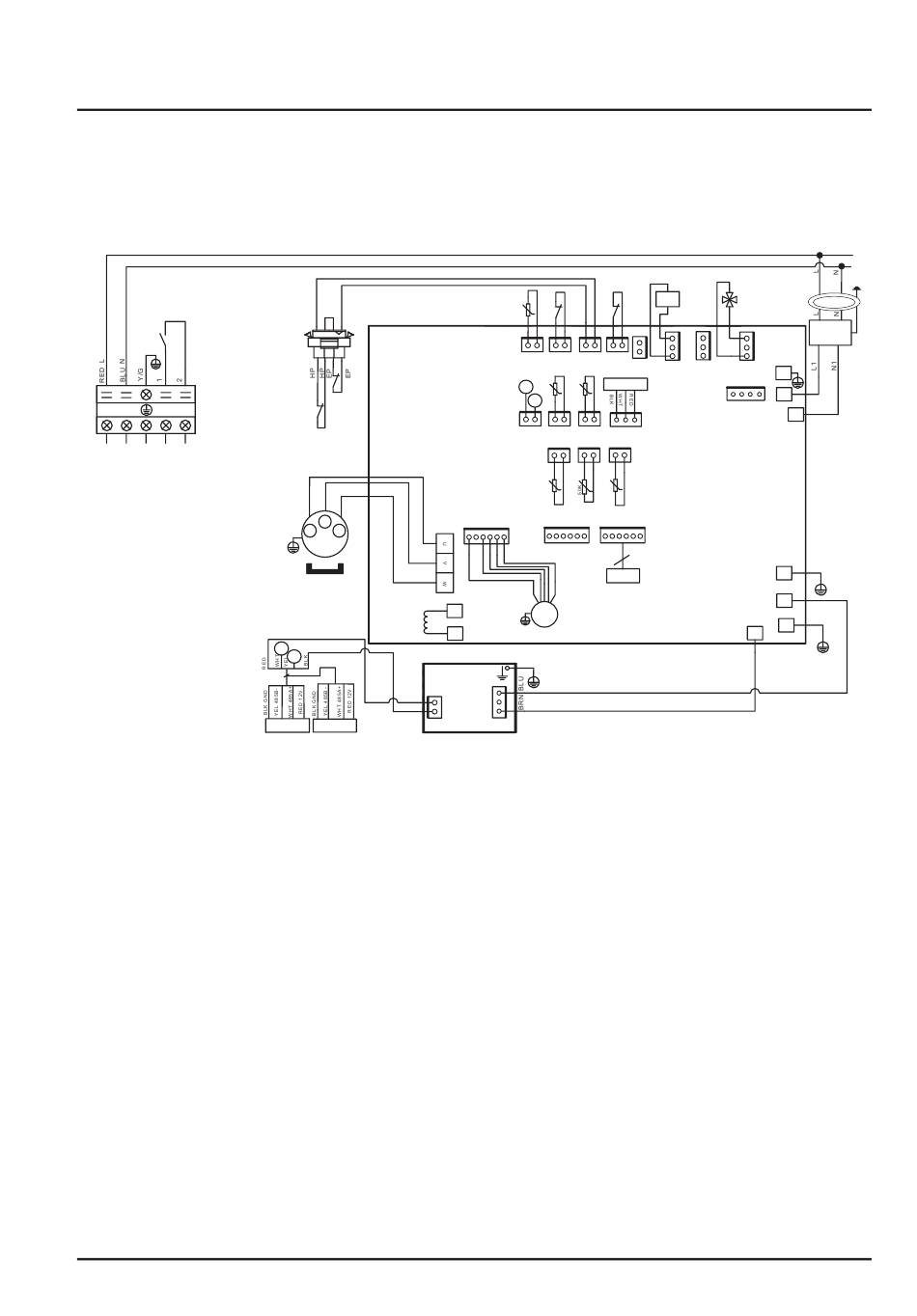

6. ANEXOS (continuación)
ENPI6M
K2
L
N
1
2
Alimentación general
TO POWER
Dry Contact
220-240V
/ 50Hz
SUPPLY
220-240V~/50Hz
LEYENDA
AT : SONDA DE TEMPERATURA DE AIRE
COMP : COMPRESOR
CT : SONDA DE TEMPERATURA EVAPORADOR
EEV : DESCOMPRESOR ELECTRÓNICO
FM : MOTOR VENTILADOR
FS : DETECTOR DE PRESENCIA DE AGUA
HP : PRESOSTATO ALTA PRESIÓN
IT : SONDA DE TEMPERATURA DE ENTRADA DE AGUA
2AC32I12WO1
EP
HP
RED BLK WHT
U V W
V
U
W
COMP
reactor
A
B
SPS
4
WiFi
CN2
Controller
t
GRN
FS
LP
IT(BLU)
5K
CN21
CN29
CN30
CN31
RES1
OVT
HP
LP
CT(YEL)
SUT(GRN)
PS（SUT）
A
t
t
5K
5K
B
A B
CN7
CN8
CN99
RS485
OAT
OPT
PL
CN22
RES2
CN9
OHT
t
t
t
5K
5K
OT(RED)
ET(GRY)
DCFAN
CN15
CN24
CN97
LEV1
LEV2
5
EEV
P13L
FM
P14L
CN1
LP : PRESOSTATO BAJA PRESIÓN
OT : ONDA DE TEMPERATURA DE ENTRADA DE AGUA
SUT : SONDA DE TEMPERATURA DE ASPIRACIÓN
4V : VÁLVULA 4 VÍAS
K2 : CONTACTO SECO LIBRE DE 16 A MÁX.
ET : SONDA DE TEMPERATURA DE DESCARGA
PS : SENSOR DE PRESIÓN
Magetic ring
K2
4V
CN13
CN18
CN66
CN11
HEAT
P03
EMV
RY
FOUR
ACL
CN96
ACN
CN12
PH
AT(WHT)
GND
ACN1
GND
ACL1
FILTER
