6. ANEXOS

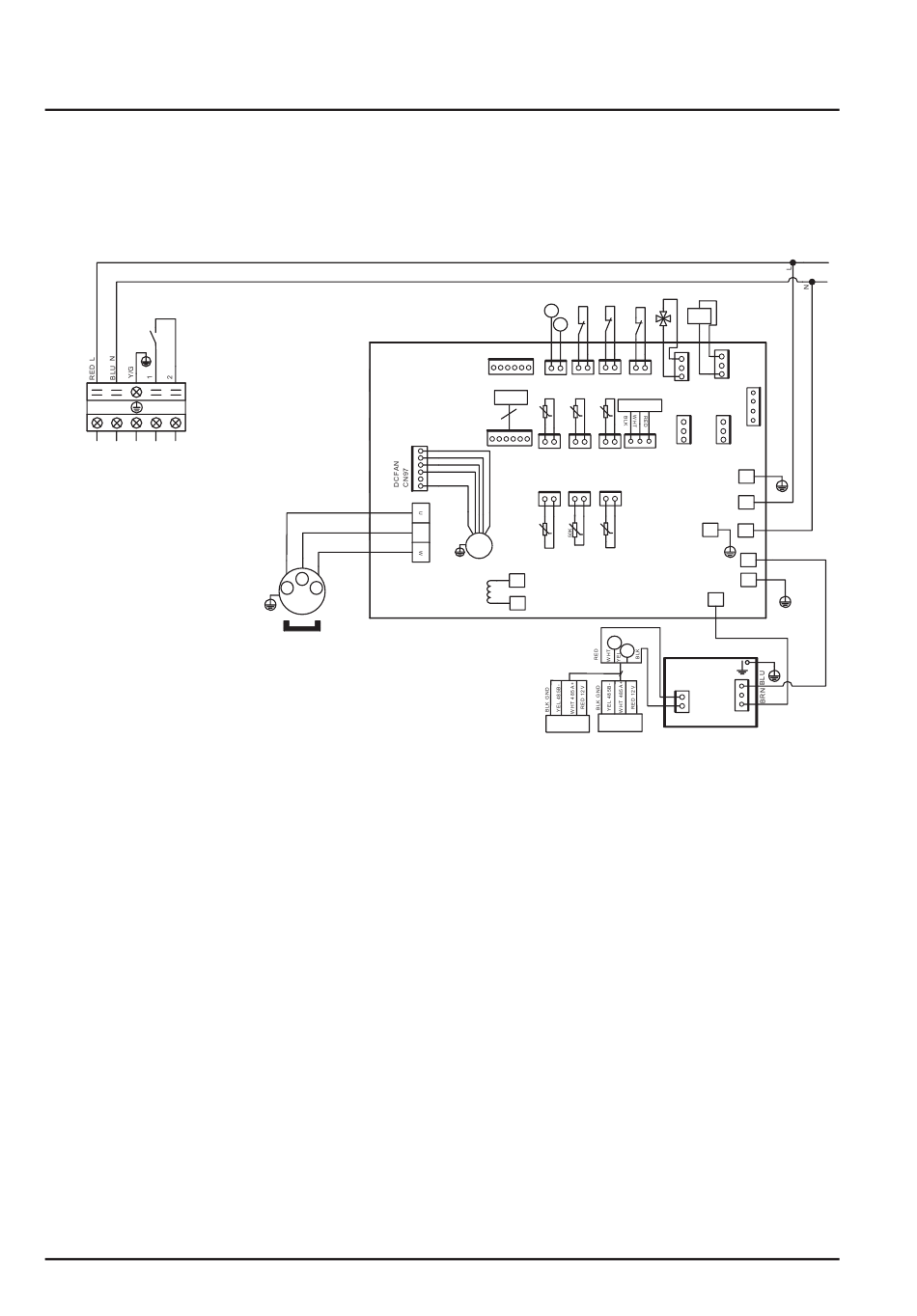

6.1 Esquemas eléctricos
ENPI4M
K2
L
N
1
2
Alimentação geral
TO POWER
Dry Contact
220-240V
SUPPLY
/ 50Hz
220-240V~/50Hz
LEGENDA
AT : SONDA DE TEMPERATURA DO AR
COMP : COMPRESSOR
CT : SONDA TEMPERATURA EVAPORADOR
EEV : REGULADOR ELECTRÓNICO
FM : MOTOR VENTILADOR
FS : DETECTOR PRESENÇA DE ÁGUA
HP : PRESSÓSTATO ALTA PRESSÃO
IT : SONDA DE TEMPERATURA ENTRADA DE ÁGUA
22
All manuals and user guides at all-guides.com
2AC32I13WO1
RED BLK WHT
V
W
U
V
U
W
COMP
A
FS
B
CN15
LEV1
A B
CN29
RS485
OVT
EEV
IT(BLU)
SUT(GEN)
CT(YEL)
t
t
5
5K
5K
CN24
LEV2
CN21
CN7
RES1
OAT
CN9
CN22
OHT
RES2
t
t
V
5K
FM
OT（RED）
ET(GRY)
reactor
P13L
P14L
WiFi
LP : PRESSÓSTATO BAIXA PRESSÃO
OT : SONDA DE TEMPERATURA SAÍDA DE ÁGUA
SUT : SONDA DE TEMPERATURA DE ASPIRAÇÃO
4V : VÁLVULA DE 4 VIAS
K2 : CONTACTO SECO LIVRE DE POTENCIAL 16A MÁX
ET : SONDA DE TEMPERATURA DE DESCARGA
PS : SENSOR DE PRESSÃO
K2
HP
LP
4V
CN30
CN31
CN18
HP
LP
CN11
EMV
FOUR
PS（SUT）
t
5K
CN96
CN66
CN13
CN8
CN99
RY
HEAT
OPT
PL
CN12
P03
PH
ACL
t
GND
ACN
5K
AT(WHT)
ACN1
GND
ACL1
A
B
SPS
4
CN2
CN1
Controller
