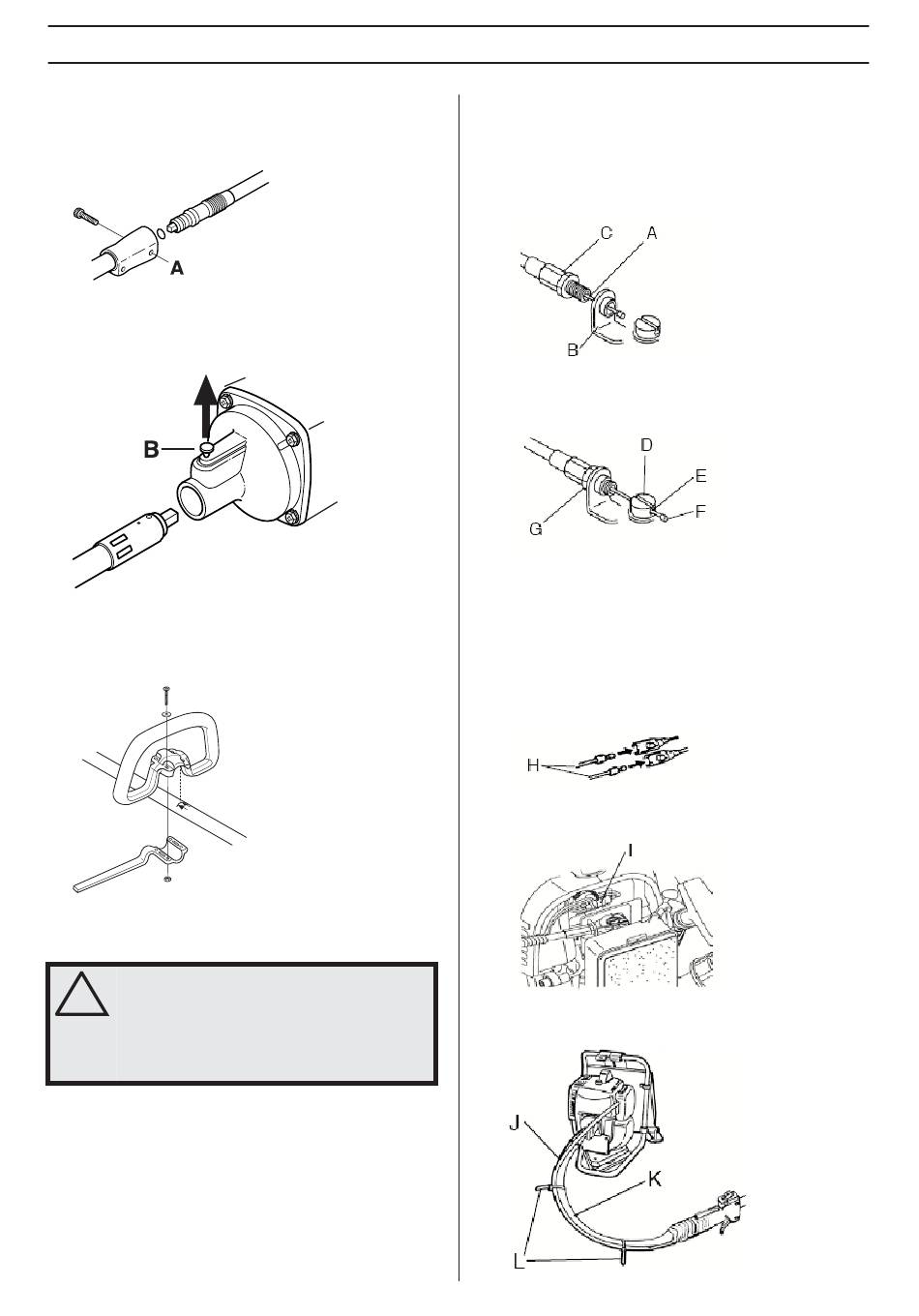

Monteren van de flexibele steel
1 Verwijder de bout en plaats de fitting (met O-ring) in de
verbindingspijp (A) en zet de bout weer vast.
2 Trek de pen (B) omhoog en zet de fitting in het
koppelinghuis. Controleer of de pen terugveert naar zijn
oorspronkelijke positie zodat de fitting nooit van het
koppelinghuis kan loskomen.
J-handvat monteren
•
Monteer het handvat met 4 bouten ca. 30 cm voor de
gashendel op de steel. Zie de pijlaanduiding op de steel.
•
Stel het J-handvat zo af dat een prettige werkhouding
ontstaat. Haal de knop aan.
WAARSCHUWING! Bij het monteren van het
!
J-handvat mogen alleen grasmaaibladen/
grasmessen of trimmerkoppen/kunststof
messen worden gebruikt. Een zaagblad mag
nooit samen met een J-handvat worden
gebruikt.
MONTEREN
De gaskabel en de kabels voor de
stopschakelaar aansluiten
1 Steek de smoorklepkabel (A) door de carburateursteun
(B) en schroef vervolgens de kabelstelbus (C) volledig in
de carburateursteun.
2 Plaats de sleufaansluiting (D) op de carburateur zodanig
dat de uitsparing (E) voor de kabelschoen (F) weg van de
kabelstelbus is gericht.
3 Draai de smoorklepnok van de carburateur en steek de
smoorklepkabel door de sleuf in de sleufaansluiting. Zorg
ervoor dat de kabelschoen in de uitsparing valt.
4 Bedien de smoorklepschakelaar enkele keren om te
controleren of hij correct werkt.
5 Steek de stopknopdraden (H) in de daarvoor bestemde
aansluitingen van de motor. De polariteit van de draden
heeft geen belang.
6 Lep en bevestig de stopknopdraden en aansluitingen met
de klem (I).
7 Bind de smoorklepkabel (J) en de flexibele as (K) samen
met twee kabelbinders (L).
– 11
