3.5
Bedieningspaneel voor oproeppost
1

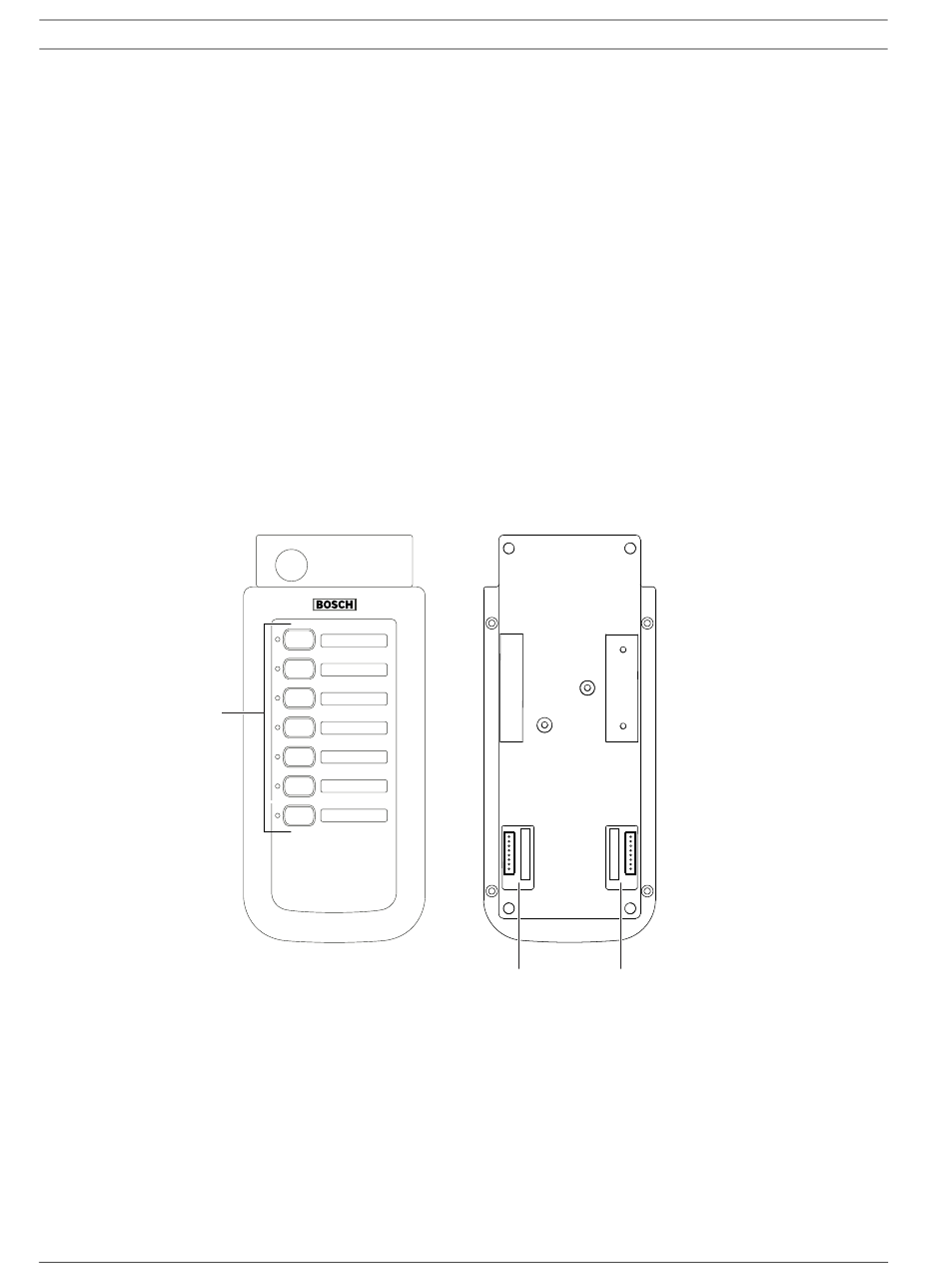

Afbeelding 3.8 Boven- en onderaanzicht van het bedieningspaneel voor de oproeppost
Zie Afbeelding 3.8 voor een overzicht van de bedieningselementen, indicatoren en
aansluitingen op het bedieningspaneel voor de oproeppost.
1.
9922 141 1037x (V2.16) | V0.6 | 2011.09
Keuzeschakelaar 'Alle zones':
Een knop om alle zones te selecteren (zie hoofdstuk 7.3 ).
Push-to-talk-knop:
Een push-to-talk (PTT)-knop om de algemene oproep te starten.
Statusindicatoren:
Drie LED's die de status van de oproeppost aangeven (zie hoofdstuk 7.3.2 ).
Aansluiting voor bedieningspaneel:
Een aansluiting om bedieningspanelen aan te sluiten op de oproeppost.
Configuratie-instellingen:
Een set DIP-schakelaars om de oproeppost te configureren (zie hoofdstuk 6.4 ).
Voedingsingang:
Een aansluiting om een voeding van 24 V(DC) aan te sluiten (zie hoofdstuk 5.3.2 ).
Systeemaansluitingen:
Twee redundante RJ45-aansluitingen om de oproeppost aan te sluiten op de controller
voor gesproken woord ontruiming (zie hoofdstuk 5.1.2 ).
Plena
Zoneselectieknoppen:
Zes knoppen om de zones te selecteren waarnaar de algemene oproep wordt verspreid
(zie hoofdstuk 7.3 ). Iedere knop heeft een groene LED die de zones aangeeft waarnaar
de algemene boodschap wordt verspreid.
