Plena gesproken woord ontruimingssysteem
2.
3.6
Bedieningspaneel voor gesproken woord ontruiming

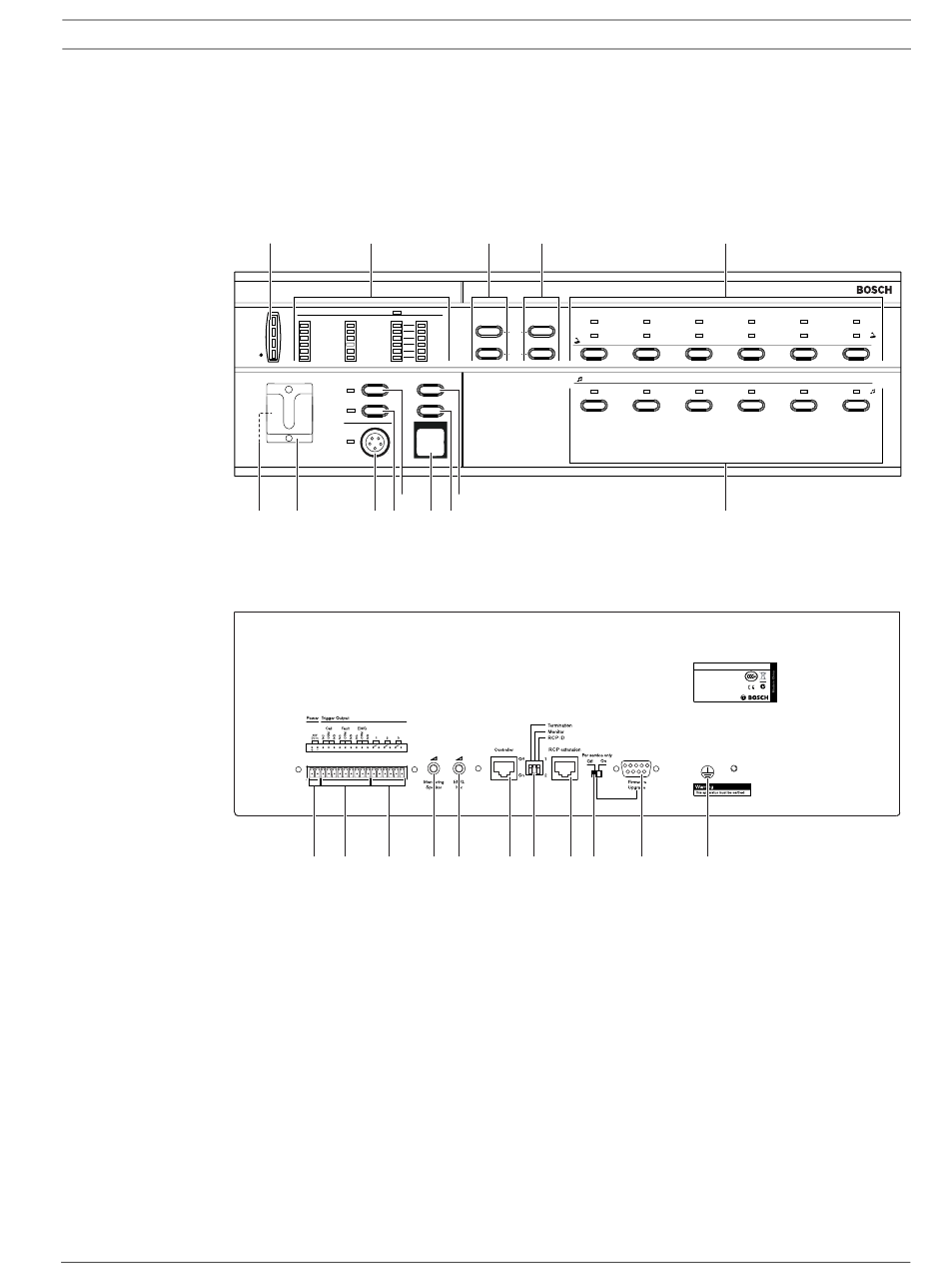

Afbeelding 3.9 Voor- en achteraanzichten van het bedieningspaneel voor gesproken woord ontruiming
Zie Afbeelding 3.9 voor een overzicht van de bedieningselementen, aansluitingen en
indicatoren op het bedieningspaneel.
1.
2.
Bosch Security Systems B.V.
Aansluiting voor bedieningspaneel:
Een aansluiting om bedieningspanelen aan te sluiten op de oproeppost of op andere
bedieningspanelen voor oproepposten (zie hoofdstuk 4.3 ).
1
2
Plena Voice Alarm Remote Control
Fault Indicators
Disabled
A
B
0 dB
Processor reset
Mains
Battery
-6dB
Network
Call/EMG
Message
-20dB
Music/Spare
EMG mic
Ground short
RCP
Input
Router
Alert message
Alarm message
Indicator test
EMG mic
10
14
13
12
11
25
24
23
Aan/uit-LED / VU-meter:
Een gecombineerde indicator Aan/uit en VU-meter. De groene Aan/uit-LED gaat branden
als het bedieningspaneel op de voeding wordt aangesloten. De VU-meter geeft het
oproepvolume aan: 0 dB (rood), -6 dB, -20 dB (geel).
Storingsindicatoren:
Twaalf gele systeemstorings-LED's (resetten van processor, netwerk, oproep/
noodoproep, muziek/reserve, massasluiting, ingang, netspanning, accu, bericht,
noodmicrofoon, RCP en router) en twaalf gele LED's voor storingen in de luidsprekerlijn.
Storingsindicatie is alleen mogelijk als bewaking actief is (zie hoofdstuk 7.5.3 ). Als
bewaking is uitgeschakeld, brandt de gele LED voor 'uitgeschakeld'.
Installatie- en bedieningshandleiding
3
4
Fault
EMG
Zone1
Ack
Zone2
Zone3
Zone select
Zone4
Zone5
Reset
Zone6
Zone1
Zone select
All call
7
9
8
22
21
20
19
18
17
Systeemoverzicht | nl
5
Zone2
Zone3
Zone4
Zone5
6
PLN-V6RC
8900 199 60001
Plena Voice Alarm System
RC Panel
Max. input power
A035413
300mA, 24V DC
S/N.
N663
NL-4827HG-10
Design & Quality
The Netherlands
16
15
9922 141 1037x (V2.16) | V0.6 | 2011.09
25
Alarm
Zone6
