nl | Aansluiting
5.1.4
Externe versterker
De controller voor gesproken woord ontruiming heeft 1 uitgang voor een externe versterker
(lijnniveau, 1 V) en 1 ingang voor een externe versterker (100 V) voor het aansluiten van een
externe versterker (zie Afbeelding 5.4). De functie van de externe versterker (bijv. een Plena
versterker 360/240W) is afhankelijk van de kanaalmodus waarvoor de controller voor
gesproken woord ontruiming is geconfigureerd (zie hoofdstuk 6.1.4 en hoofdstuk 6.1.5 ).

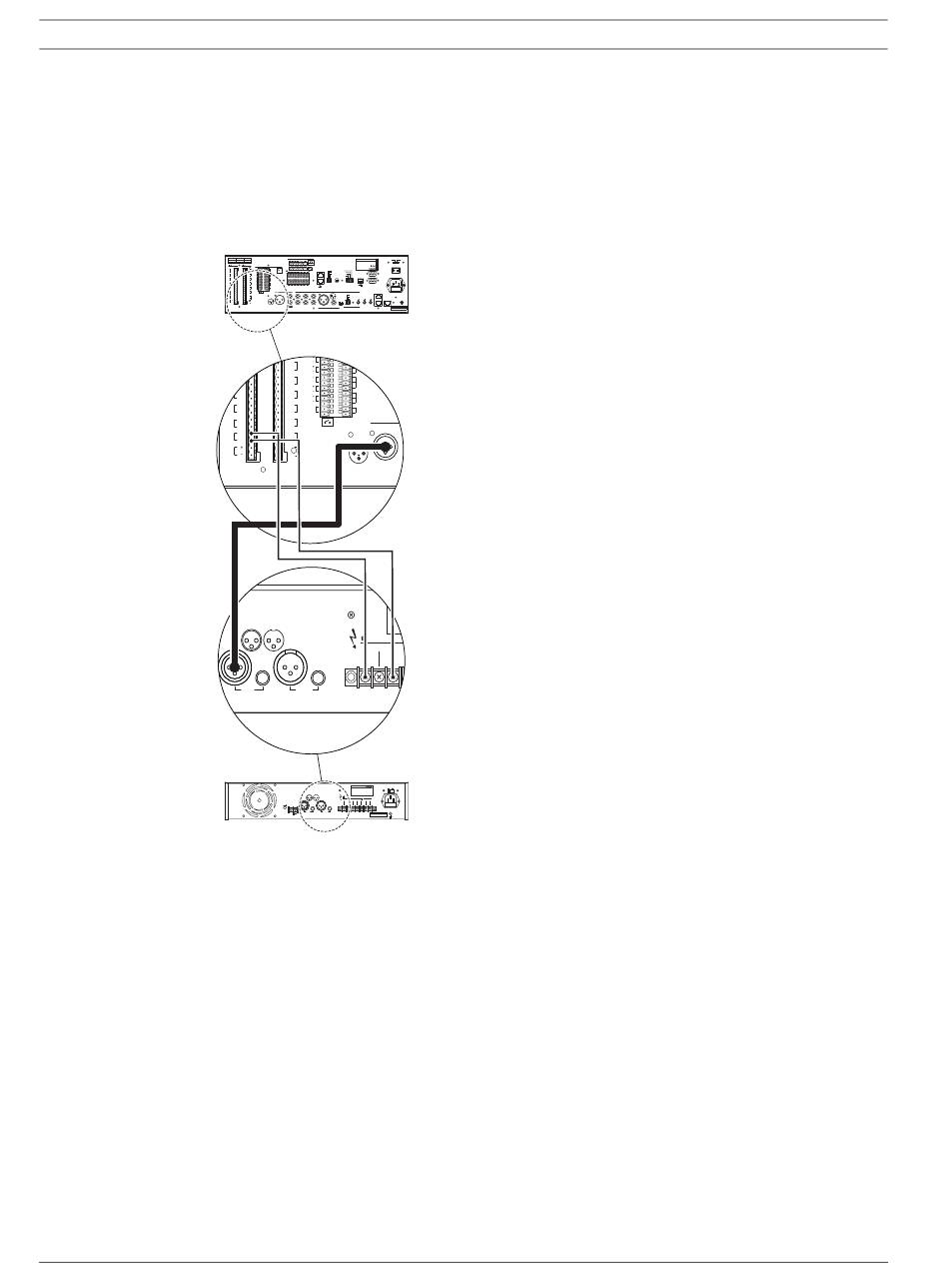

Afbeelding 5.4 Een externe versterker aansluiten
