Plena gesproken woord ontruimingssysteem
6.
7.
8.
9.
10. Bedieningspaneeluitbreiding-ID:
11. Triggeruitgangen:
12. Statusuitgang:
13. Ingang van 24 VDC:
3.9
Bedieningspaneeluitbreidingskit
Met de bedieningspaneeluitbreidingskit kunnen uitbreidingen die kunnen worden aangesloten
op een bedieningspaneel (brandweerpaneel, bedieningspaneel, bedieningspaneelkit) op maat
worden gemaakt. De bedieningspaneelkit biedt dezelfde functionaliteit als de
bedieningspaneeluitbreiding voor gesproken woord ontruiming.
Zie Afbeelding 3.12 voor een overzicht van het frontpaneel van de
bedieningspaneeluitbreidingskit. Het achterpaneel van de bedieningspaneeluitbreidingskit is
hetzelfde als het achterpaneel van de bedieningspaneeluitbreiding voor gesproken woord
ontruiming (zie Afbeelding 3.11).

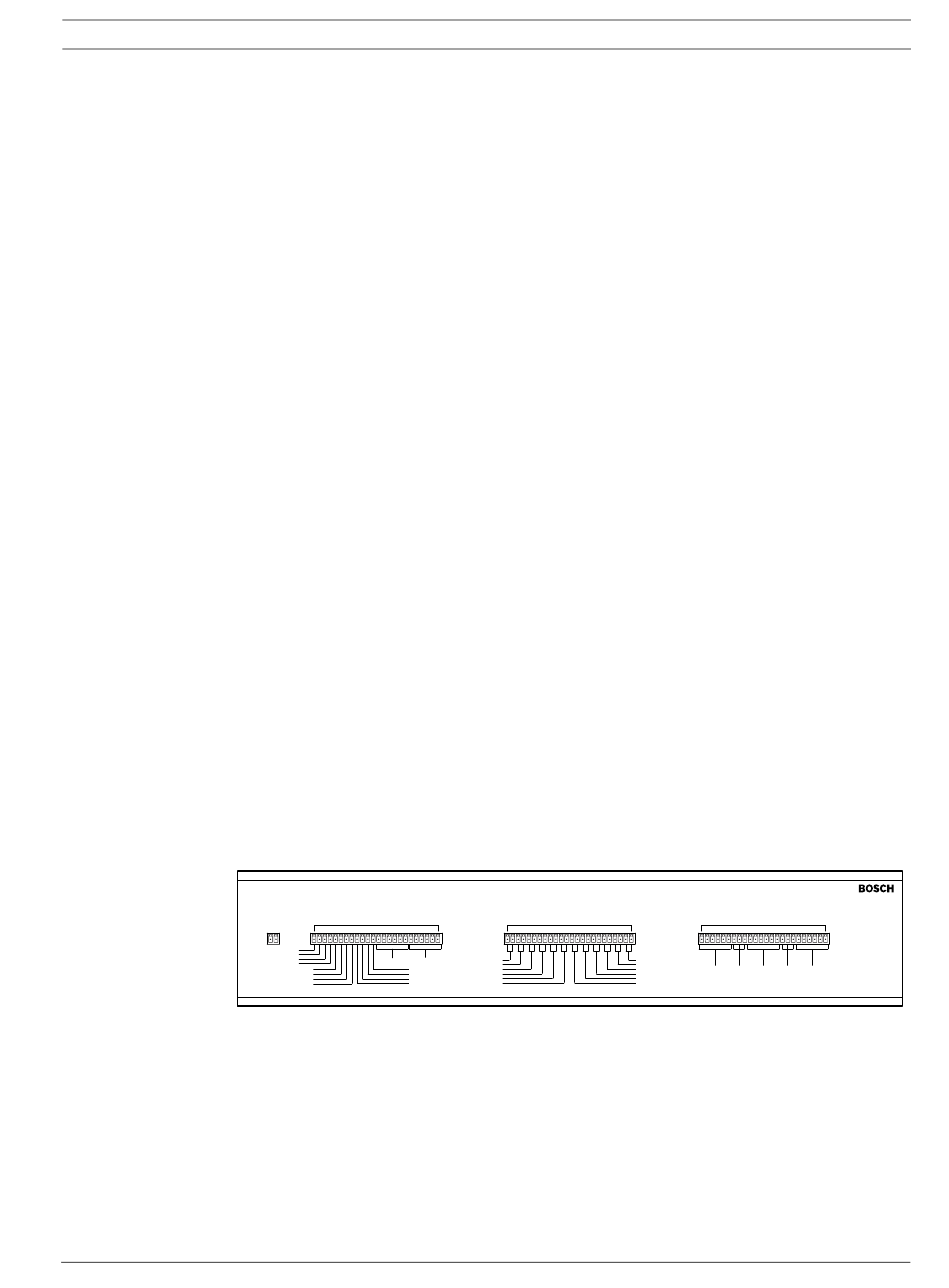

Afbeelding 3.12 Voor- en achteraanzichten van de bedieningspaneeluitbreidingskit
Bosch Security Systems B.V.
Aansluiting voor firmware-upgrades:
Een RS232-aansluiting voor de een pc, om de firmware van de
bedieningspaneeluitbreiding te upgraden.
Schakelaar voor firmware-upgrades:
Een schakelaar om de firmware van de bedieningspaneeluitbreiding te upgraden.
Systeemaansluitingen:
Twee redundante RJ45-aansluitingen om de bedieningspaneeluitbreiding aan te sluiten
op het bedieningspaneel (zie hoofdstuk 5.4.2 ).
Configuratie-instellingen:
Een afsluitswitch voor de bedieningspaneeluitbreiding (zie hoofdstuk 6.6 ).
Een draaischakelaar om het ID van de bedieningspaneeluitbreiding in te stellen (zie
hoofdstuk 6.6 ).
Drie triggeruitgangen voor algemene doeleinden. Voor toekomstig gebruik.
Eén statusuitgang om de status van het Plena gesproken woord ontruimingssysteem te
verzenden naar apparatuur van derden (zie hoofdstuk 5.6.2 ).
Eén ingang van 24 V(DC) om het bedieningspaneel aan te sluiten op een voedingsbron
(zie hoofdstuk 5.6.3 ).
Plena
Voice Alarm Remote Control Extension Kit
LEDS/LAMPS
200mA Max. input
1 2 3 4 5 6
1 2 3 4 5 6
GND
Power
-16dB
-6dB
Zone 1~6A
Zone 1~6B
0dB
Processor reset
Battery
Network
Mains
Call/EMG
Input
Music/Spare
Ground short
Installatie- en bedieningshandleiding
Call/BGM
Zone selection
Call Zone 1
BGM Zone 6
BGM Zone 5
Call Zone 2
Call Zone 3
BGM Zone 4
BGM Zone 3
Call Zone 4
Call Zone 5
BGM Zone 2
BGM Zone 1
Call Zone 6
9922 141 1037x (V2.16) | V0.6 | 2011.09
Systeemoverzicht | nl
LEDS/LAMPS
200mA Max. input
1 2 3 4 5 6
1 2 3 4 5 6
1 2 3 4 5 6
EMG Zone
GND
Call Zone
GND
BGM Zone
Indicator 1~6
Indicator 1~6
Indicator 1~6
29
