nl | Aansluiting

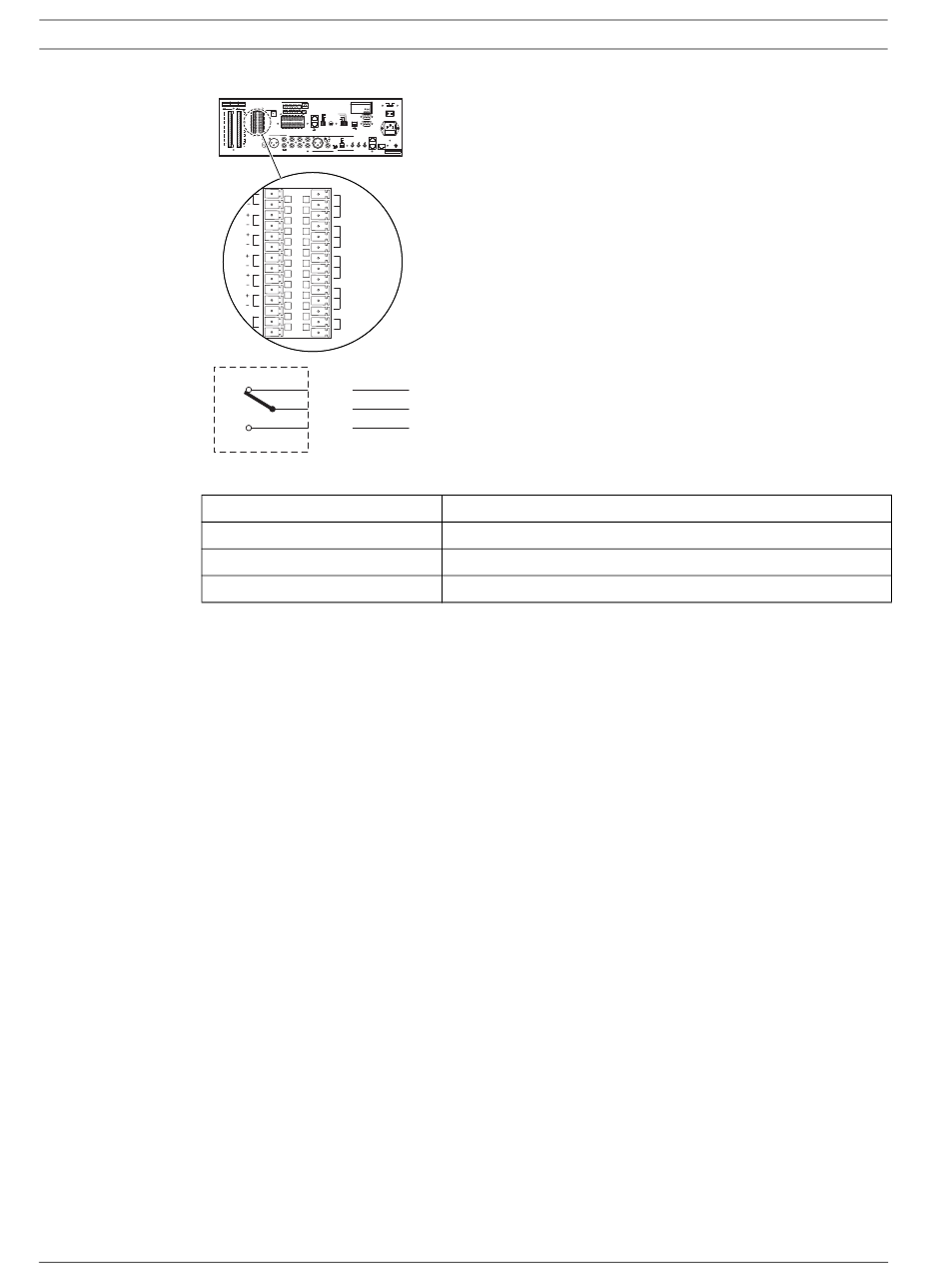

Afbeelding 5.15 Statusuitgangcontacten (standaard)
Contact
EMG
Storing
Oproep
Tabel 5.2 Statusuitgangcontact
De statusuitgangscontacten zijn interne relais. Standaard is NC aangesloten op COM. Als het
Plena gesproken woord ontruimingssysteem een van de statussen krijgt die worden
aangegeven in Tabel 5.2, verbindt het relais NO met COM.
5.1.12
Voeding
Inleiding
De controller voor gesproken woord ontruiming heeft de volgende voedingsaansluitingen:
–
–
Netvoeding
Ga voor het aansluiten van de controller voor gesproken woord ontruiming op de netvoeding
als volgt te werk:
1.
9922 141 1037x (V2.16) | V0.6 | 2011.09
NC
Z1
EMG
COM
NO
Z2
NC
COM
Fault
Z3
NO
NC
Z4
Call
COM
NO
Z5
NC
24V
V
olume Overr
Z6
NO
TR
TRG2
NC
COM
NO
Aansluiting voor netvoeding.
Aansluiting voor back-upvoeding.
Kies de juiste lokale netspanning met de keuzeschakelaar aan de achterzijde van de
controller voor gesproken woord ontruiming.
Installatie- en bedieningshandleiding
Omschrijving
Noodgevalstatus (zie hoofdstuk 7.4 ).
Storingsstatus (zie hoofdstuk 7.5 ).
Oproep acties-status.
Plena gesproken woord
ontruimingssysteem
