INSTALLATIE GIDS
RedNet 5-verbindingen en functies

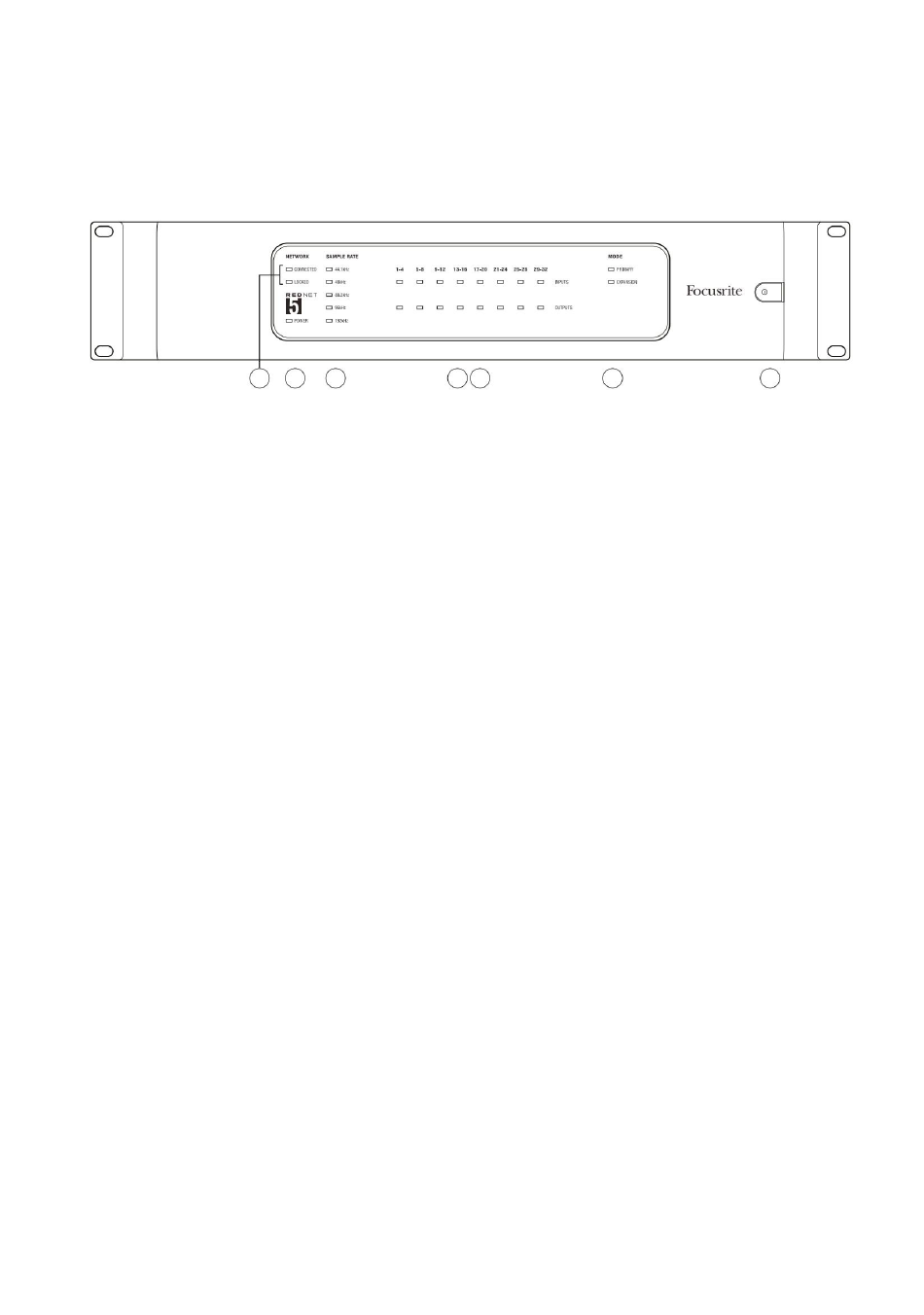

Voorpaneel
1. Wisselstroomschakelaar
2. Vermogen
Brandt wanneer een AC-ingang is toegepast en alle DC-uitgangen aanwezig zijn.
3. RedNet-netwerkstatusindicatoren:
• CONNECTED – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of
wanneer de RedNet 5-eenheid Network Leader is. Knippert als externe klok is geselecteerd maar niet is aangesloten.
4. Indicatoren voor RedNet-samplefrequentie
Vijf oranje indicatoren: 44,1 kHz, 48 kHz , 88,2 kHz, 96 kHz en 192 kHz. Slechts één hiervan zal op elk moment
branden om de samplefrequentie aan te geven waarmee het systeem werkt. Bij 192 kHz daalt het aantal kanalen naar
16 x 16.
5. Ingangen
Audio-ingangen naar het netwerk (dwz uitgangen van Pro Tools|HD). Acht driekleurige LED's die het signaalniveau
aangeven in vier opeenvolgend genummerde kanalen; de kleur geeft het hoogste signaal in elke groep van vier aan:
Groen: Signaal aanwezig (brandt bij -42 dBFS)
Oranje: -6 dBFS
Rood: 0 dBFS
6. Uitgangen
Audio-uitgangen van het netwerk (dwz ingangen naar Pro Tools|HD). Acht LED's die het signaalniveau in de
uitgangskanalen aangeven; deze werken op dezelfde manier als de ingangs-LED's.
7. Pro Tools-interfacemodus:
• PRIMAIRE – de normale bedrijfsmodus, waarin RedNet 5 voor Pro Tools als twee verschijnt
externe 16-kanaals interfaces.
• UITBREIDING – deze modus moet worden geselecteerd vanuit RedNet Control wanneer de 'Uitbreiding'-poort
op het achterpaneel in gebruik is. RedNet 5 zal nu voor Pro Tools verschijnen als een enkele 16-kanaals
interface. Deze modus moet ook worden gebruikt wanneer RedNet 5 is aangesloten op de uitbreidingspoort van
een 16-kanaals Pro Tools|HD-apparaat.
