Installazione
Posizione di montaggio
Temperatura ambiente massima ammissibile = 50 °C
• Controllo temperatura di mandata:
Sulla mandata riscaldamento, immediatamente a valle
−
della pompa, se questa è installata sulla mandata
Sulla mandata riscaldamento, a circa 1.5...2 m a valle
−
della valvola miscelatrice, se la pompa è installata sul
ritorno
• Controllo temperatura di ritorno:
a 1...1.5 m a valle del punto di miscela
−
• Limite di minima temperatura ritorno caldaia e limite di
massima temperatura mandata impianto:
a 1...1.5 m a valle del punto di miscela
−
• Controllo temperatura acqua calda sanitaria a.c.s.:
a 1.5...2 m a valle del punto di miscela
−
• Controllo scambiatore di calore:
Il più vicino possibile allo scambiatore di calore
−

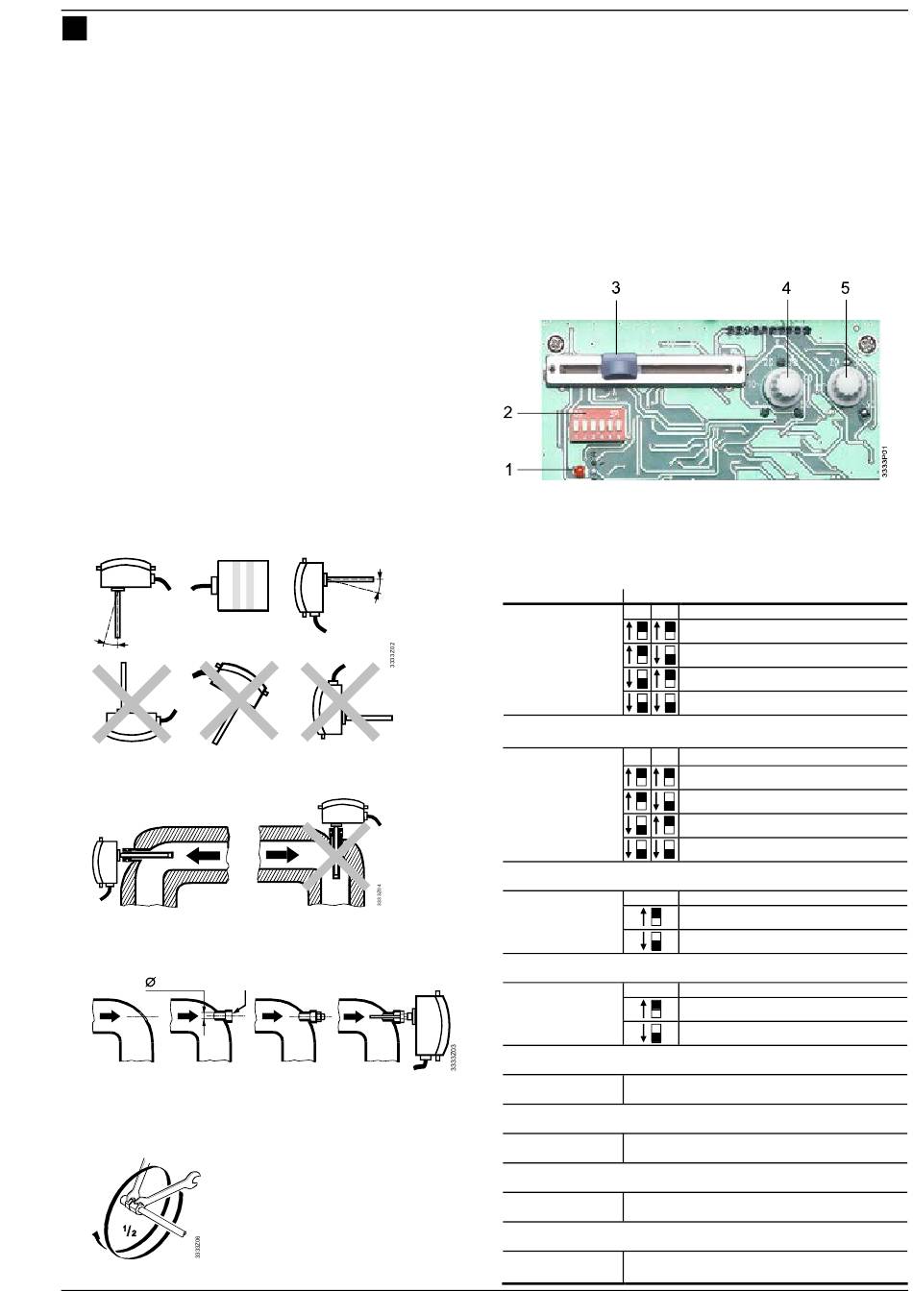

Montaggio
Montaggio regolatore di temperatura ad immersione senza
guaina di protezione.
Procedura:
1.
Svuotare l'impianto.
2.
Scegliere una delle seguenti posizioni di montaggio:
max. 15°
Il regolatore non può essere mai montato né con la testata rivolta verso il
basso, né con i cavi di collegamento rivolti verso l'alto.
La lunghezza minima d'immersione deve essere di 60 mm.
Il regolatore dovrebbe essere montato in una curvatura con il bulbo
rivolto controcorrente.
3.
Utilizzare un nipple filettato autostringente:
10 mm
G½
4.
Fissare il nipple filettato e, se necessario, utilizzare
materiali per guarnizioni (canapa, teflon o similari).
5.
Inserire il regolatore all'interno del nipple filettato e
fissarlo:
1
6.
Riempire di nuovo l'impianto.
Siemens Building Technologies
Collegamenti elettrici
• Assicurarsi di rispettare tutte le normative elettriche
vigenti
• I morsetti di collegamento sono posti sotto la copertura
di plastica flessibile
• Disporre i collegamenti secondo l'applicazione dell'im-
pianto oppure utilizzare gli schemi contenuti nelle istru-
zioni di montaggio
• Osservare la lunghezza dei cavi ammissibile
• Parametrizzare il regolatore e poi fornire la tensione
d'alimentazione
Impostazioni
1
2
3
4
5
Modalità operativa:
DIP switch
max. 15°
DIP switch n. 1 e 2
Modalità di controllo:
DIP switch n. 3 e 4
Modalità Test:
DIP switch n. 5
Compensazione temperatura esterna:
DIP switch n. 6
Banda P per Y1
Potenziometro 5
Banda P per Y2
Potenziometro 4
Setpoint di ritaratura:
Cursore potenzio-
metro a slitta 3
Setpoint temperatura o valore limite:
Cursore potenzio-
metro a slitta
LED per modalità test / funzionamento normale
DIP switch
Impostazione setpoint di ritaratura
Potenziometro banda P per Y2
Potenziometro banda P per Y1
Posizione
1
2
Sequenza riscaldamento e raffreddamento
Sequenza riscaldamento/riscaldamento
Una uscita per raffreddamento
Una uscita per riscaldamento
3
4
P (proporzionale)
PI con tempo integrale = 120 s (MEDIUM)
PI con tempo integrale = 240 s (SLOW)
PI con tempo integrale = 60 s (FAST)
5
Modalità Test
Funzionamento normale
6
HIGH
LOW
Impostare il valore in funzione del campo d'impiego di
Y1
Impostare il valore in funzione del campo d'impiego di
Y2
Impostare valore se attivo l'ingresso D–M1
Impostare dopo la parametrizzazione
