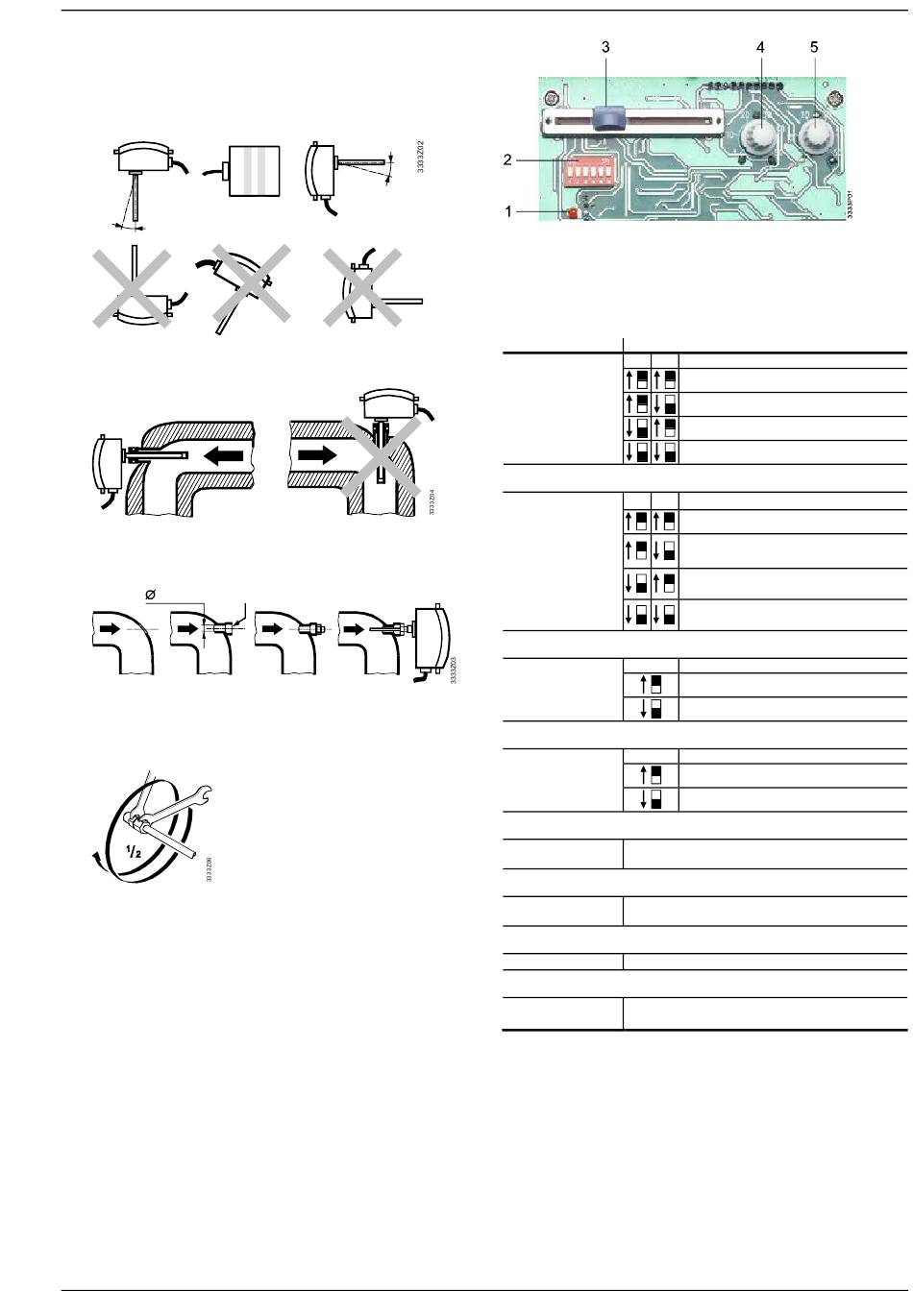

Montaje
El controlador de temperatura de inmersión está diseñado
para su utilización con vaina de protección:
Procedimiento:
1.
Vaciar las tuberías.
2.
Elegir una de las siguientes posiciones de montaje:
max. 15°
El controlador no debe montarse boca abajo y el cable no debe intro-
ducirse desde arriba.
La longitud mínima de inmersión debe ser de 60 mm.
El controlador debe montarse en un codo de la tubería con la vaina de
protección enfrentándose a la dirección del flujo.
3.
Soldar un racor de conexión:
10 mm
G½
4.
Acoplar la vaina de protección. Si se precisa, utilizar
material de sellado (cáñamo, cinta deTeflon, o similar).
5.
Insertar el controlador en la vaina de protección y
asegurarlo:
1
6.
Rellenar de nuevo las tuberías.
Instalación eléctrica
• Asegurarse de que se cumplen las normativas locales
para instalaciones eléctricas
• Las bornas de conexión están situadas bajo la cubierta
de plástico flexible
• El cableado debe hacerse según la documentación de
la instalación. Si no está disponible, utilícense los
esquemas de conexionado que se detallan en estas
Instrucciones de montaje
• Tener en cuenta las longitudes permisibles de los ca-
bles
• Alimentar sólo después de efectuada la correcta puesta
en marcha del controlador
Siemens Building Technologies
Ajustes
max. 15°
1
LED para funcionamiento modo test / normal
2
Bloque de interruptores DIP
3
Cursor lineal para incremento o disminución de consigna
4
Potenciómetro para la Banda-P de Y2
5
Potenciómetro para la banda-P de Y1
Modo de operación:
¿Dónde?
Bloque de interrup-
tores DIP, interrup-
tores nº 1 y 2
Modo de control y tiempo de acción integral:
Bloque de interrup-
tores DIP, interrup-
tores nº 3 y 4
Modo test:
Bloque de interrup-
tores DIP, interruptor
nº 5
Compensación de la temperatura exterior:
Bloque de interrup-
tores DIP, interruptor
nº 6
Banda-P de Y1:
Potenciómetro nº 5
Banda-P de Y2
Potenciómetro nº 4
Incremento / disminución de consigna:
Cursor lineal 3
Valor de consigna / limitación:
Selector de tempera-
tura
Indicación del estado de funcionamiento
El LED rojo indica el estado de funcionamiento del con-
trolador:
• LED encendido: Alimentación conectada
• LED parpadea: En modo test
El LED también está visible cuando está puesta la
cubierta.
CE1G3333xx
¿Qué?
1
2
Calor y Frío en secuencia
2-secuencias de Calor
1-secuencia de Frío
1-secuencia de Calor
3
4
Modo-P
Modo PI, tiempo de integración = 120 s
(MEDIUM – MEDIO)
Modo PI, tiempo de integración = 240 s
(SLOW – LENTO)
Modo PI, tiempo de integración = 60 s
(FAST– RÁPIDO )
5
Modo test
Funcionamiento normal
6
HIGH – ALTA
LOW – BAJA
El ajuste del potenciómetro debe corresponder a la
gama requerida de la señal de salida del controlador
El ajuste del potenciómetro debe corresponder a la
gama requerida de la señal de salida del controlador
Seleccionar consigna
Ajustar tras la puesta en servicio
07.01.2008
15/20
