Dansk

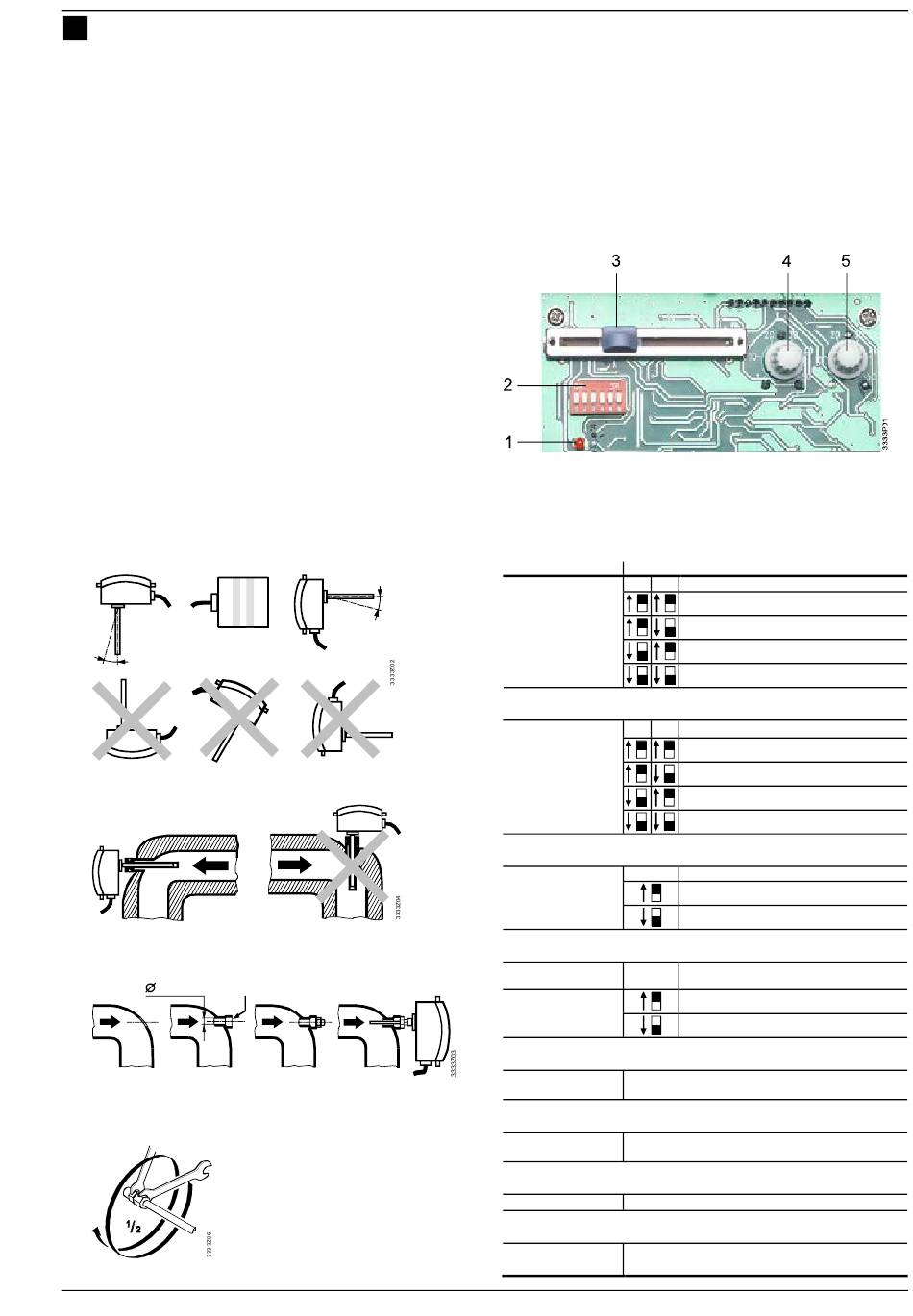

Montering
Monteringssted
Max. tilladt omgivelsestemperatur = 50°C
• Fremløbsregulering:
i fremløbet umiddelbart efter pumpen, hvis denne sid-
der i fremløbet
i fremløbet ca. 1,5...2 m efter blandepunktet, hvis
pumpen sidder i returløbet.
• Returregulering:
1...1,5 m efter blandepunktet.
• Minimumbegrænsning af kedelreturtemperaturen og
minimumbegrænsning af fremløbstemperaturen:
1...1,5 m efter blandepunktet.
• Brugsvandsregulering:
1,5...2 m efter blandepunktet
• Varmevekslerregulering:
så tæt som muligt på varmeveksleren.
Montering
Regulatoren indbygges uden beskyttelsesrør.
Fremgangsmåde:
1.
Tøm rørsystemet.
2.
Vælg en af følgende indbygningspositioner:
max. 15°
Regulatoren må ikke vende på hovedet, og kablet må ikke indføres
ovenfra.
Minimumdyklængde: 60 mm
Regulatoren skal så vidt muligt monteres i en rørbøjning. Dykstaven skal
vende mod flowet.
3.
Indsæt gevindstuds i rørledningen:
10 mm
4.
Monter gevindnippel. Om nødvendigt anvendes
tætningsmateriale (hamp, teflonbånd osv.).
5.
Indsæt og fastgør regulatoren i niplen:
1
6.
Fyld rørsystemet igen.
Siemens Building Technologies
Elektrisk installation
• Stærkstrømsbekendtgørelsen skal overholdes.
• Tilslutningsklemmerne sidder under den fleksible
plastafdækning.
• Tilslut klemmerne i henhold til anlægsdokumentationen.
Hvis denne mangler, benyttes tilslutningsdiagrammerne
i denne vejledning.
• Vær opmærksom på de tilladte ledningslængder.
• Sæt først spænding til apparatet ved idriftsættelsen.
Indstillinger
1
2
3
4
5
Virkemåde:
Hvor indstilles?
DIP-switch-blok,
kontakt 1 og 2
max. 15°
Reguleringsmåde og integraltid:
DIP-switch-blok,
kontakt 3 og 4
Test-mode:
DIP-switch-blok,
kontakt 5
Udetemperaturkompensation:
DIP-switch-blok,
kontakt 6
P-bånd Y1
Potentiometer 5
P-bånd Y2
Potentiometer 4
Hævning eller sænkning af setpunkt:
Skyder 3
Setpunkt eller grænseværdi:
Skyder for indstilling af
temperatur
LED for test-mode/normaldrift
DIP-switch-blok
Skyder for sænkning eller hævning af setpunkt
Potentiometer for P-bånd Y2
Potentiometer for P-bånd Y1
Hvad indstilles?
1
2
Opvarmning og køling i sekvens
Totrinsopvarmning
Ettrinskøling
Ettrinsopvarmning
3
4
P
PI, integraltid = 120 s (MEDIUM )
PI, integraltidt = 240 s (SLOW)
PI, integraltid = 60 s (FAST )
5
Test-mode
Normaldrift
6
HIGH
LOW
Potentiometerindstillingen skal svare til det ønskede
område for regulatorens udgangssignal
Potentiometerindstillingen skal svare til det ønskede
område for regulatorens udgangssignal
Indstilles efter idriftsættelsen
CE1G3333xx
07.01.2008
17/20
