Installatieproce
(2) Indien nodig, boor een gat in het plafond voor installatie (indien het plafond aanwezig is).
• Raadpleeg het papierpatroon voor de plafondgatgrootte.
• Vóór de installatie, sluit alle leidingen (koelmiddel, waterafvoer), draden (kabels tussen de toestellen) aan op het
binnenapparaat.
• Open een gat in het plafond en een houder kan gebruikt worden om het oppervlak glad te blijven en om
trillingen te voorkomen.
• Neem dan contact op met uw makelaar.
(3) Ophangbouten installeren. (met behulp van M10-bouten)
• Om het gewicht van de eenheid te dragen, moeten ankerbouten gebruikt worden als het plafonds aanwezig is.
Voor nieuwe plafonds, gebruik ingebouwde bouten of ter plaats voorbereide onderdelen.
• Vóór de installatie, pas de ruimte tot het plafond aan.
Notitie: Alle bovenstaande onderdelen moeten ter plaatse
voorbereid worden.

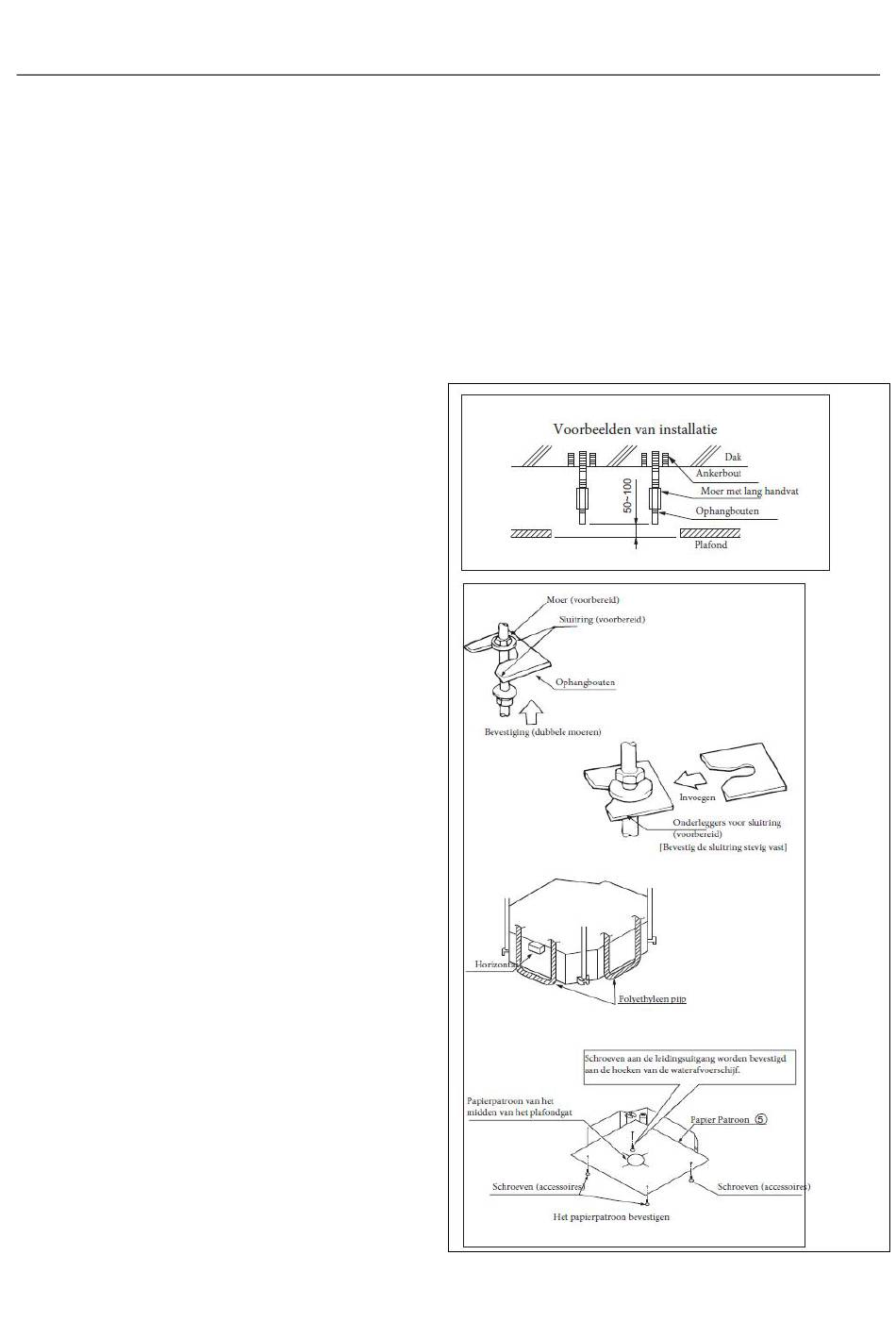

④ Installatie van binnenapparaat
In het geval van het nieuwe plafond
(1) Tijdelijke installatie van het toestel
Plaats de ophanghouder op de ophangbouten, zorg ervoor dat de
moeren en sluitringen aan beide uiteinden van de houder worden
gebruikt.
(2) Over de gatengrootte in het plafond, zie het papierpartroon.
Raadpleeg uw dealer voor meer informatie.
Het midden van het gat wordt gemarkeerd op het papieren
patroon.
Het midden van het apparaat is gemarkeerd op de kaart en het
papierpatroon in het apparaat.
Bevestig het papierpatroon 5 met 3 schroeven op het apparaat 6.
Bevestig de hoek van de waterafvoerschijf aan de leidingsuitlaat.
<Na installatie aan het plafond>
(3) Pas het apparaat aan in de juiste positie.
(3) Pas het apparaat aan in de juiste positie (zie
Installatievoorbereiding-(1))
(4) Controleer het niveau van het apparaat.
De waterpomp en vlotterschakelaar worden in de binnenunit
geïnstalleerd, ontroleer met een niveaumeter of PVC-buis of de
vier hoeken van het toestel horizontaal zijn.
tegen
de
waterafvoerrichting
vlotterschakelaar problemen ondervinden, zoals waterlekkage.) )
(5) Verwijder de sluitring 2 en schoef de moer erop vast.
(6) Verwijder het papierpatroon.
Als het plafond aanwezig is
(1) Tijdlijke installatie van apparaat
Plaats de ophanghouder op de ophangbouten, zorg ervoor dat de
moeren en sluitringen aan beide uiteinden van de houder worden
gebruikt, bevestig de houder stevig vast.
(2) Pas de hoogte en positie van het apparaat aan.
(Zie Installatievoorbereiding (1))
(3) Volg 3 en 4"Als het nieuwe plafond aanwezig is".
