Installatieproce
⑦. Bedrading
• Bedieningen van alle meegeleverde onderdelen, materialen
en bedrading moeten voldoen aan de lokale wet-en
regelgeving.
• Alleen koperen draden kunnen gebruikt worden.
•
Bij
bedrading,
raadpleeg
bedradingsschema.
• Alle bedradingen moeten uitgevoerd worden door een
gekwalificeerde elektricien.
• Er moet van een stroomonderbreker voorzien zijn, die de
stroomvoorziening van alle systemen kan afsluiten.
• Voor specificaties van draden, stroomonderbrekers en
schakelaars,
raadpleeg
de
buitenapparaat.
Voor
specificaties
van
draden,
schakelaars en bedrading, raadpleeg de installatiehandleiding
voor buitenapparaat.

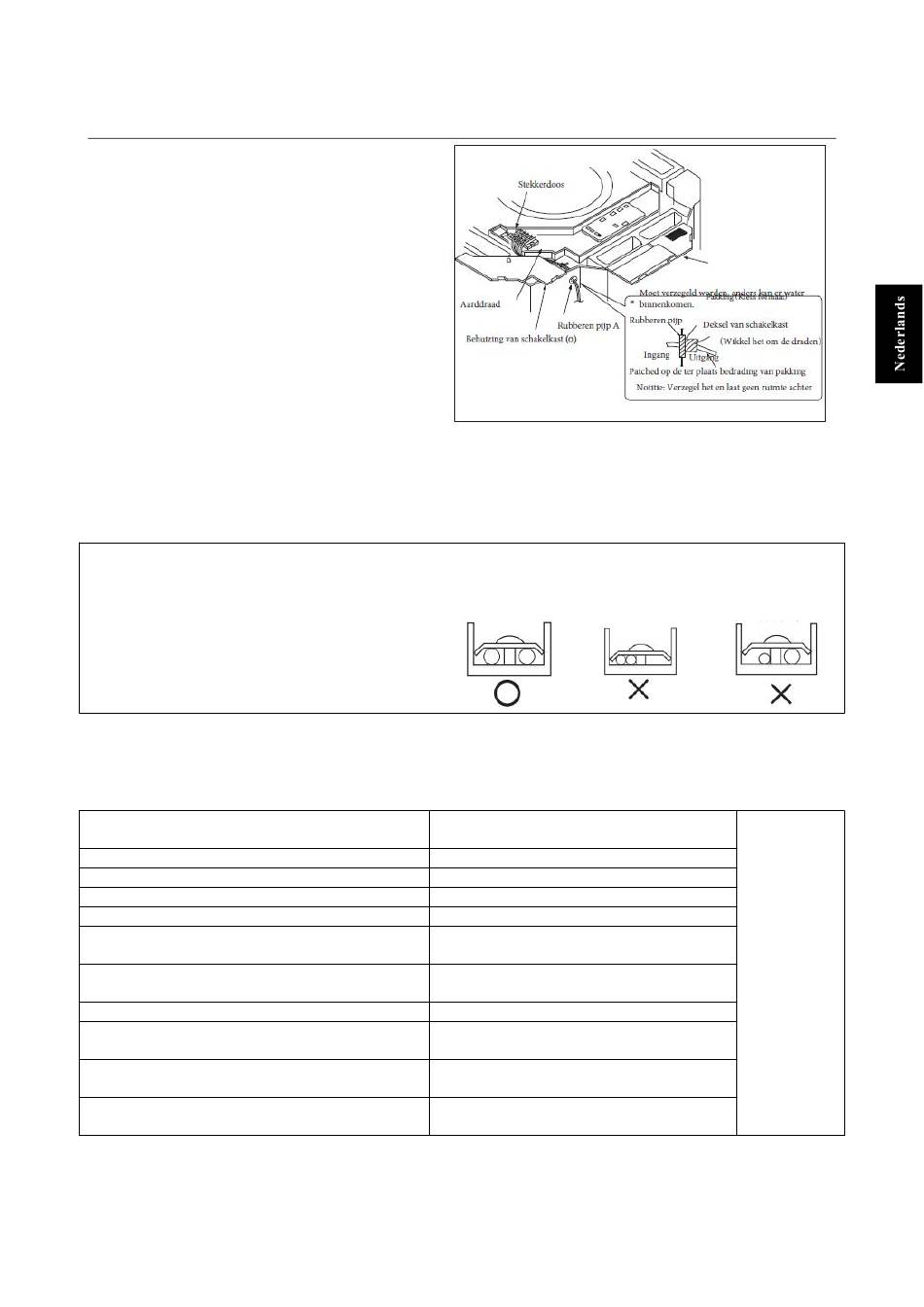

• Aansluiting van het toestel
Verwijder het deksel (1) van de schakelkast en sleep de draad
in de rubberen slang A. Na de juiste bedrading met andere
draden, draai vervolgens de klem A vast. Sluit de juiste
draden aan op het bedradingsplaat aan de binnenkant.
Wikkel de afdichting (12) om de draad. (Zorg ervoor dat dit
worden gedaan. Anders. Kan condensatie optreden).
• Na het aansluiten, vervang de deksels van de schakelkast
(1) en (2).
Waarschuwing:
Let op de volgende punten bij het aansluiten van het
voedingsbedradingsplaat:
Sluit geen draden van verschillende specificaties aan op
hetzelfde bedradingsplaat.
(Losse
draden kunnen
overhitting
veroorzaken).
Zoals weergegeven in de afbeelding rechter, sluit draden van
dezelfde specificaties aan.
⑧ Voorbeelden van bedrading
Voor het circuit van het buitenapparaat, raadpleeg de installatiehandleiding van het buitenapparaat.
Notitie: Alle draden hebben hun eigen bedradingspalen, die moeten overeenkomen met de bedradingspalen op het bedradingsplaat.
Bijzondere aandacht aan het volgende items en controleer ze na installatie
Items die moeten gecontroleerd worden
Wordt het binnenapparaat veilig geïnstalleerd?
Is er een gaslekcontrole uitgevoerd?
Zijn de isolatieprestaties van het toestel goed?
Is de afvoer soepel?
Voldoet de voedingsspanning aan de eisen op het
naambordje?
Zijn de bedradingen en leidingen goed gerangschikt?
Is het apparaat veilig geaard?
Is de draadgrootte correct?
Zijn er obstakels voor de luchtinlaat-en luchtuitlaatroosters
van de binnen-en buitenapparaten?
Zijn de leidingslengtes en het vulvolume van koelmiddelen
gedocumenteerd?
Notitie: Na de installatie, controleerof er geen koelmiddel lekt.
s
tegelijkertijd
het
installatiehandleiding
voor
stroomonderbrekers,
van
het
circuit
Onjuiste
onderstande gevolgen
Het apparaat kan vallen, trillen of lawaai maken.
Dit kan benzinetekort veroorzaken.
Dauw-of waterdruppels kunnen verschijnen.
Dauw-of waterdruppels kunnen verschijnen.
Er kunnen problemen of verbrande onderdelen
optreden.
Er kunnen problemen of verbrande onderdelen
optreden.
Er kan een risico zijn op elektrische schokken
Er kunnen problemen of verbrande onderdelen
optreden
Dit kan leiden tot slechte koeling.
Het vulvolume van koelmiddelen is moeilijk te
controleren.
Sluit draden van
Sluit draden van
dezelfde specificaties
dezelfde specificaties
aan beide zijden.
niet aan dezelfde zijde.
installatie
kan
leiden
23
Sluit draden van
verschillende
specificaties niet aan.
tot
de
Controleren
