Installatieproce
s

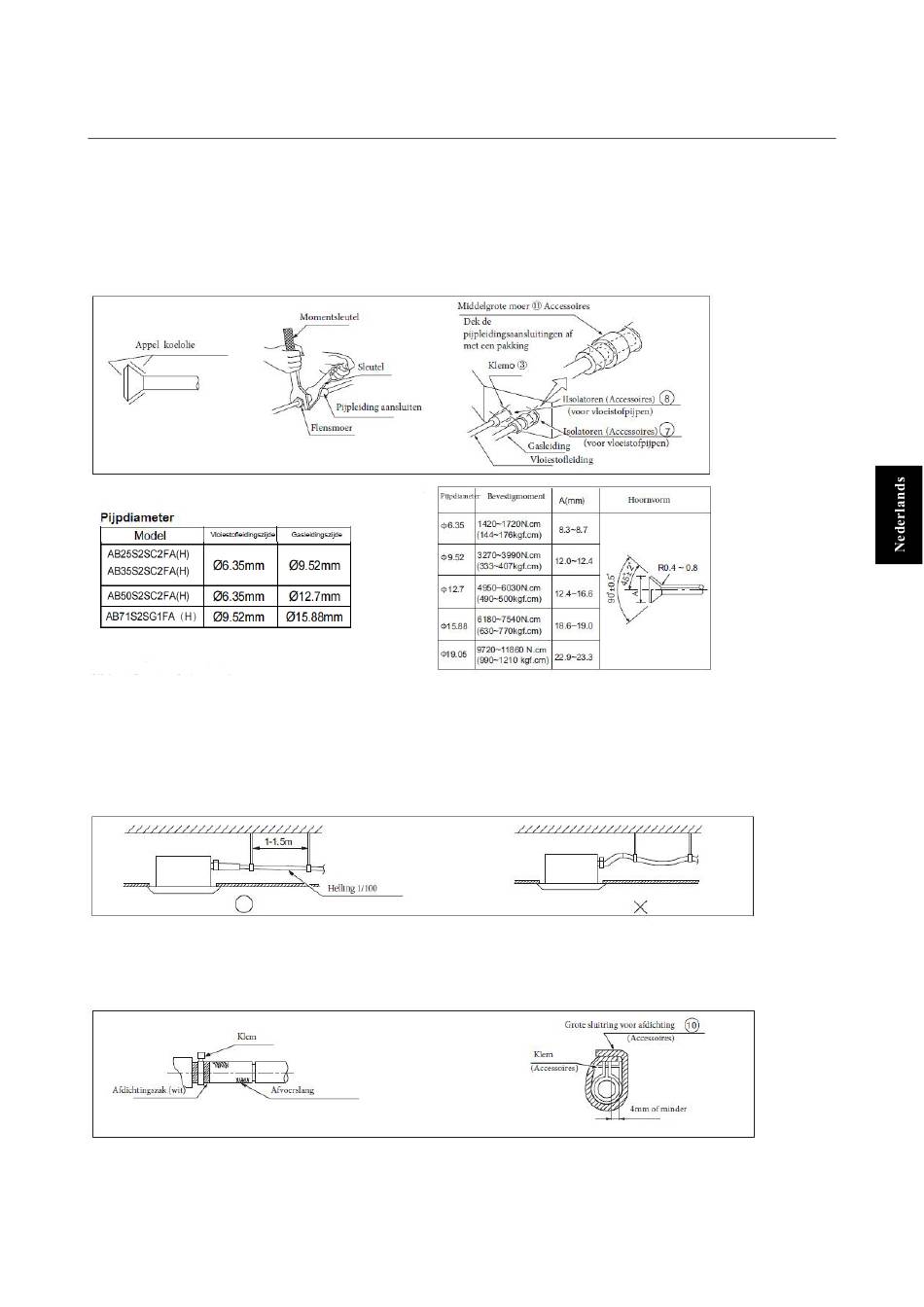

⑤ Koelmiddelleidingen (voor buitenleidingen, raadpleeg de installatiehandleiding van het buitenapparaat).
• Het buitenapparaat is vooraf voorzien van Koelmiddelen.
• Bij het aansluiten en verwijderen van leidingen raagpleeg figuur 1.
• Voor de afmetingen van de affakkelende moeren, raadplaag tabel 1.
• Breng koelmiddelolie aan op zowel de binnen-als buitenkant van de flensmoer, draai deze 3-4 beurten vast en schroef deze vast aan.
• Voor gespecificeerde torsie, zie tabel 1. (Overmatige kracht kan de flensmoer beschadigen, waardoor gaslekken ontstaan).
• Controleer de leidingsaansluitingen op luchtlekkage en houd de leidingen warm zoals weergegeven in de afbeelding hieronder.
• Verzegel de aansluiting tussen de gasleiding en de isolator (7) met een afdichtring.
⑥ Installatie van waterafvoerleidingen
(1) Waterafvoerleidingen installeren
• De leidingsdiameter moet gelijk zijn aan of groter zijn dan de diameter van de eenheidsleidingen. (Polyethyleen pijp) Grootte:
25mm; Buitendiameter: 32mm).
• Waterafvoerleidingen moeten kort zijn, met een neerwaartse helling van ten minste 1/100 om luchtkussen te voorkomen.
• Als u de neerwaartse helling niet kunt bereiken, neem dan andere stappen om deze te verbeteren.
• Houd een afstand van 1-1, 5m tussen de ophanghouders om de waterleiding onbelemmerd te houden.
• Gebruik de zelf-voorbereide harde buizen en klemtang ①. Steek de waterleiding in de waterplug totdat de witte tape is bereikt.
Draai de clip vast totdat de schroefkop minder dan 4mm van de slang is.
• Wikkel de waterafvoerleiding om de clip met een pakking ⑨.
• Isoleer de waterafvoerleiding in de kamer.
21
