True T Series Installatiehandleiding pagina 11
Gegevens en installatievereisten van uw apparaat (vervolg)
Bedradingsinstructies (alleen 115 V)
Gevaar voor elektrische schokken of
brandwonden!
het stopcontact voordat u doorgaat.
ACTIE VAN GEBRUIKER VEREIST!
De klant is zelf verantwoordelijk
van de contactdozen en moet er dus zelf voor
zorgen dat deze voldoet aan alle plaatselijke
elektriciteitsvoorschriften.
TRUE raadt aan om deze wijziging door een
gediplomeerde en gekwalificeerde elektricien
laten uitvoeren.
OPMERKING!
Ombouwset voor netsnoer
voor verkoop om aan te sluiten op de
bedradingsconfiguratie van de huidige
installatielocatie.
Volg de onderstaande instructies om uw TRUE-apparaat om te
bouwen van een 4-draads circuit met een 4-polige NEMA 14-20P
(zie onderdelen op Afb. 1) naar een 3-draads circuit met een
3-polige NEMA 5-20P (zie onderdelen op Afb. 2).
Bedradingsombouw
Contactdoos
1. Schakel de stroomonderbreker uit.
2. Koppel de bestaande contactdoos los.
3. Dek de rode draad af.
4. Sluit de zwarte, witte en groene draden aan op de 3-polige
NEMA 5-20P-stekker volgens de instructies op de contactdoos.
Paneel van de zekering
1. Koppel de bestaande dubbelpolige zekering los en verwijder
hem.
2. Installeer een enkelpolige zekering.
3. Sluit de zwarte draad aan op de vervangingszekering.
4. Dek de rode draad af.
5. Schakel de stroomonderbreker in.
TEC_TM_132 | REV. E | NL
KLASSIEKE REACH-INS (T-SERIE®)
GEVAAR!
Trek de stekker van het apparaat uit
voor de bedrading
beschikbaar

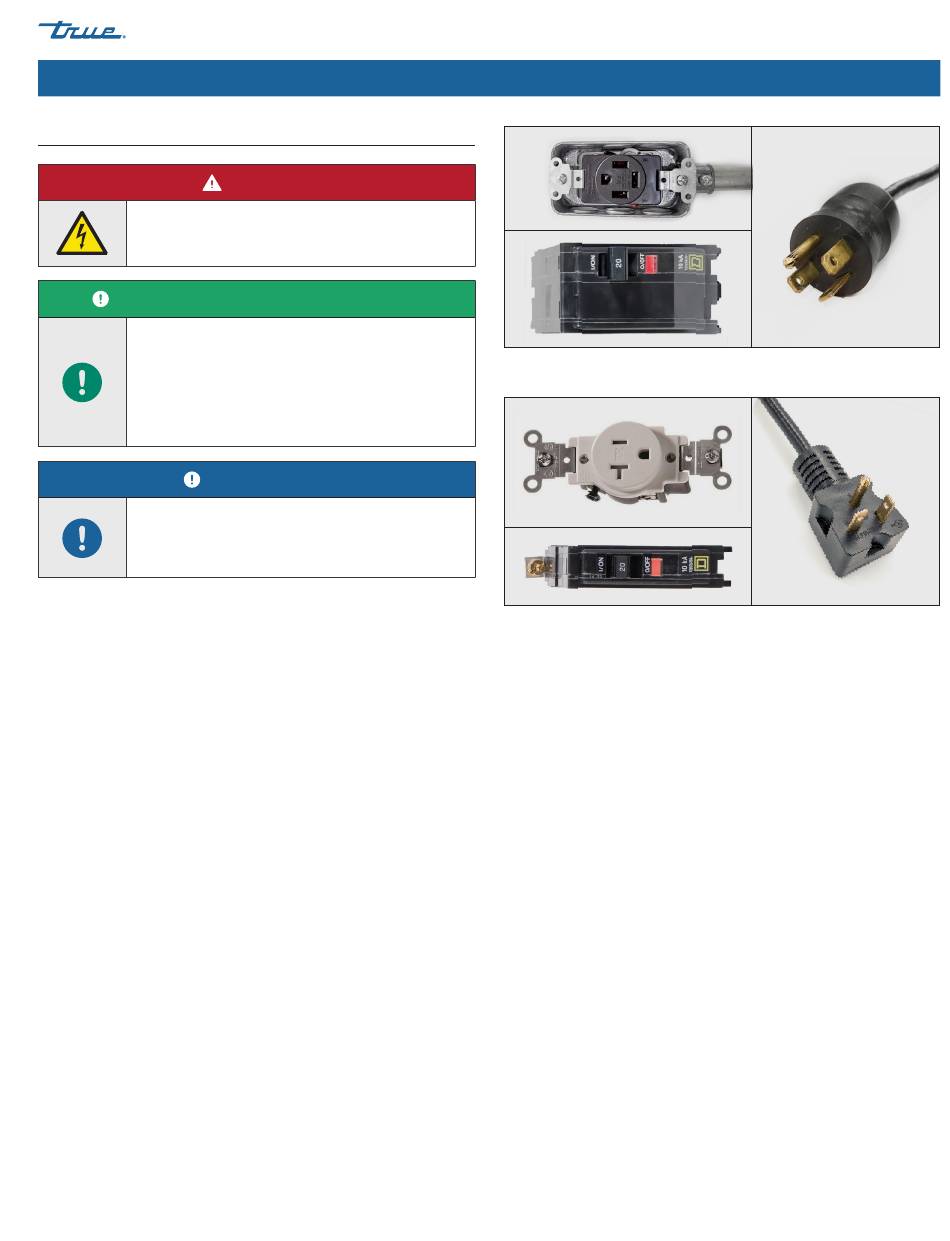

Afb. 1. 4-draads configuratie en 4-polige NEMA 14-20P/20R.
te
Afb. 2. 3-draads configuratie en 3-polige NEMA 5-20P/20R.
3/12/2024
truemfg.com
Pagina 11 van 40
