Installatie en opstelling (vervolg)
Plaats van het apparaat
• Zorg ervoor dat de afvoerslang of -slangen in het reservoir
zijn gericht.
• Maak de stekker en het snoer los uit de onderkant van het
apparaat (NIET erin steken).
• De eenheid moet zo dicht bij de voeding worden geplaatst,
dat er nooit een verlengkabel nodig is.
Installatie stelschroef, stelpoten of zwenkwiel
WAARSCHUWING!
Kantelgevaar!
stelschroeven na het waterpas zetten van het
apparaat volledig contact maken met de grond.
Zorg er
ALTIJD
zwenkwielen (en vulstukken) goed aansluiten op de
montage of de montageplaat van de rail.
Controleer
ALTIJD
of stelpoten na het waterpas zetten van het
apparaat volledig contact maken met de grond. Zie
onderstaande Afb.
Scherpe randen!
verplaatsen, installeren, schoonmaken,
onderhouden en verzorgen van het apparaat
om snijwonden te voorkomen. Wees voorzichtig
wanneer u onder het apparaat reikt of met metalen
onderdelen werkt.
Stelschroeven zijn voorzien om te helpen bij het nivelleren van
het apparaat. De verstelbare poten zorgen voor 152 mm (6") vrije
ruimte onder het apparaat. Zwenkwielen maken het apparaat
mobiel.
Benodigd gereedschap
Het benodigde gereedschap omvat (onder meer):
• Engelse sleutel
Pagina 14 van 40
KLASSIEKE REACH-INS (T-SERIE®)
Controleer
of de middelste
ALTIJD
voor dat de stelpoten of
of de middelste zwenkwielen
Wees voorzichtig bij het

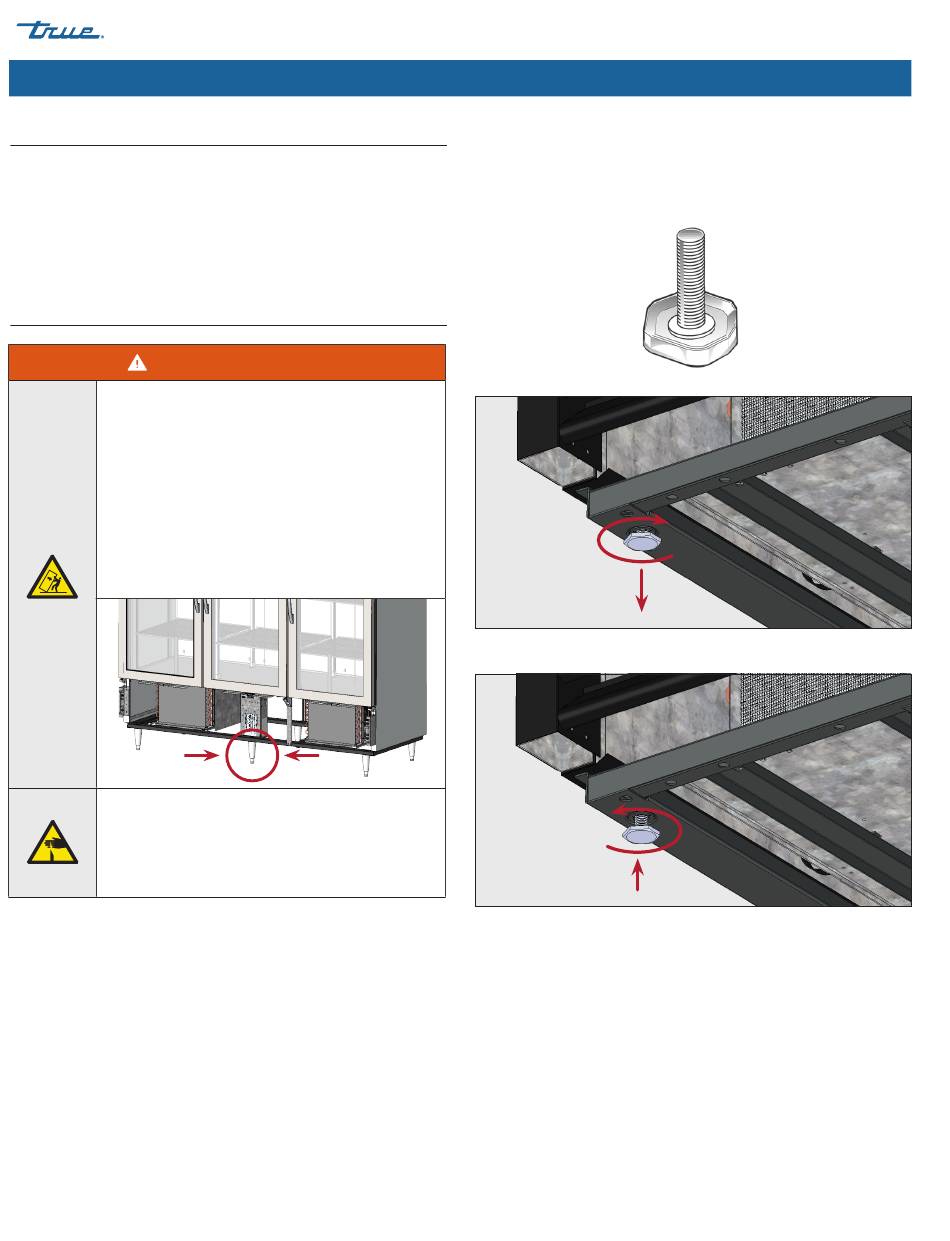

Procedure – Stelschroeven
Als de stelschroeven niet in de fabriek zijn gemonteerd, breng
de stelschroeven dan langs de onderkant van het apparaat in de
schroefgaten in de rail van het frame of de onderkant van het
apparaat. Zie afb. 1–3.
Afb. 1. Stelschroef.
Afb. 2. Draai de stelschroeven rechtsom om het apparaat te laten zakken.
Afb. 3. Draai de stelschroeven linksom om het apparaat te verhogen.
