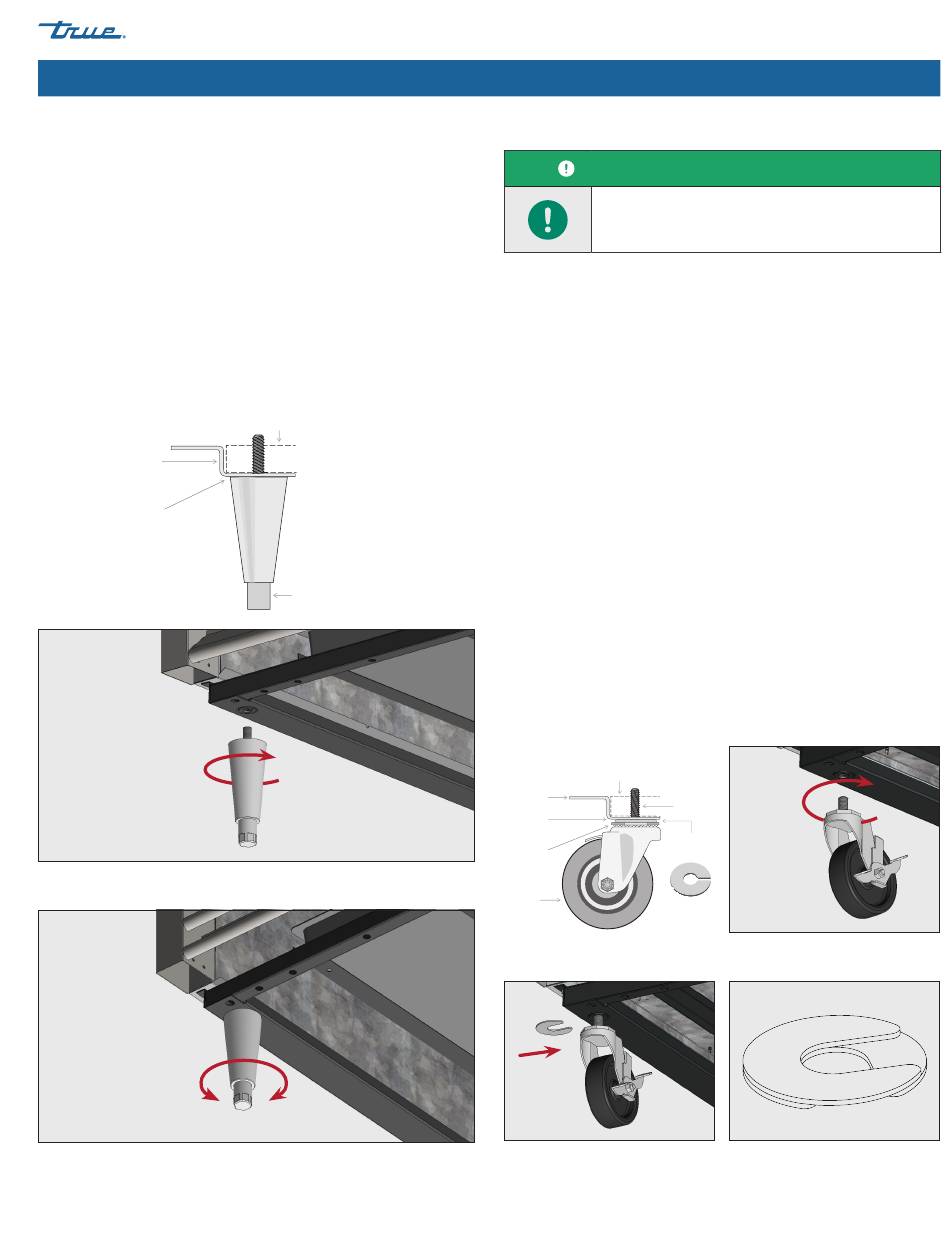

True T Series Installatiehandleiding pagina 15
Installatie en opstelling (vervolg)
Procedure – Stelpoten 152 mm (6")
1. Ga naar de onderkant van het apparaat.
2. Verwijder de stelschroeven, indien aanwezig.
3. Schroef de stelpoten in de rail van het frame of de onderkant van
het apparaat. Zie afb. 4 en 5.
4. Controleer of het apparaat waterpas staat. Zie 'Rechtzetten'
(pag. 16).
5. Als het apparaat niet waterpas staat, tilt u het onderste deel
van het apparaat voorzichtig op en steunt u het. Gebruik een
verstelbare moersleutel om het onderste deel van de stelpoot
naar binnen of naar buiten te schroeven en het apparaat te
ondersteunen. Zie afb. 4. en 6.
Uiteinde rails
Rail End
Hier goede
Snug Fit
aansluiting
Here
Afb. 4. Schema stelpoot.
Afb. 5. Schroef de stelpoten in de schroefgaten.
Afb. 6. Draai het onderste deel van het vulstuk om het apparaat waterpas te zetten.
TEC_TM_132 | REV. E | NL
KLASSIEKE REACH-INS (T-SERIE®)
Lower Rail Assembly
Montage onderste rail
Bottom Stem
Onderste staaf
Procedure – Zwenkwielen
ACTIE VAN GEBRUIKER VEREIST!
Installeer zwenkwielen met remmen aan de
voorkant.
1. Ga naar de onderkant van het apparaat.
2. Verwijder de stelschroeven, indien aanwezig.
3. Schroef de zwenkwielen in de onderste rail van het frame of
de onderkant van het apparaat. Zie afb. 7 en 8.
4. Controleer of het apparaat waterpas staat. Zie 'Rechtzetten'
(pag. 16).
5. Maak de bouten van de zwenkwielen voldoende los om de
bijgeleverde opvulringen tussen de montageplaat van de
zwenkwielen en de rail in het onderste deel van het apparaat
te schuiven. Zie afb. 9.
6. Plaats het benodigde aantal vulstukken. Zie afb. 9.
• Als er meer dan één vulstuk wordt gebruikt, zorg er dan voor
dat de sleuven niet worden uitgelijnd. Zie afb. 10.
• Gebruik NIET meer dan vier (4) vulstukken op een zwenkwiel.
• Zorg ervoor dat elk vulstuk het bovenste deel van het
zwenkwiel raakt.
7. Draai de ringen en rolwielen goed aan.
8. Controleer of het apparaat waterpas staat.
9. Als het apparaat niet waterpas staat, herhaalt u stap 3–6 tot
het apparaat waterpas is en wordt ondersteund.
Montage onderste rail
Lower Rail Assembly
Uiteinde rails
Rail End
Hier goede
Snug Fit
aansluiting
Here
Lagerloopring
Bearing
Race
Zwenkwiel
Castor
Afb. 7. Schema zwenkwielen.
Afb. 9. Plaats de vulstuk(ken) voor de
zwenkwielen en zorg ervoor dat u
het bovenste deel van het zwenkwiel
vastzet.
3/12/2024
Staaf
Castor
zwenkwiel
Stem
Vulstuk waterpas
Leveling
stellen
Shim
Afb. 8. Schroef de zwenkwielen in de
schroefgaten.
Afb. 10. Installeer meerdere vulstukken
met sleuven niet uitgelijnd.
truemfg.com
Pagina 15 van 40
