True T Series Installatiehandleiding pagina 17
Installatie en opstelling (vervolg)
Montage inlegbodems
WAARSCHUWING!
Als de legplanken te zwaar
of onjuist belast of
verkeerd geïnstalleerd
kunnen ze beschadigd raken
(en de werking van het apparaat
negatief beïnvloeden), met als
gevolg schade aan het apparaat, productschade of
verwondingsgevaar.
Gebruik geen tang of knijptang voor
van inlegbodemclips. Wijzigen van inlegbodemclips
op enigerlei wijze kan leiden tot instabiliteit van
deinlegbodems.
Tips voor installatie
• Installeer alle inlegbodemclips voordat u inlegbodems
installeert.
• Start met de onderste inlegbodem en werk omhoog.
• Leg altijd eerst de achterkant van de inlegbodem op de
achterste clips, en daarna de voorkant.
Werkwijze
1. Haak de inlegbodems in de standaarden van de inlegbodems.
Zie afb. 1.
2. Druk op de onderkant van de clip. Zie afb. 2.
Het is mogelijk dat u de onderkant van de
›
OPMERKING
inlegbodem moet samenknijpen of draaien voor een goede
installatie. Zet de vier inlegbodemclips op gelijke hoogte van
de bodem voor platliggende inlegbodems.
3. Controleer of de inlegbodem niet los zit of als deze niet uit de
inlegbodemstandaard naar buiten kan wiegelen. Zie afb. 3 en 4.
4. Plaats de inlegbodems op de houders met de gekruiste steun
steunstaven omlaag gericht.
Zorg dat alle hoeken van de inlegbodem correct
›
OPMERKING
op hun plaats zitten.
De legplanken indelen
De legplanken kunnen naar behoefte van de klant worden
ingedeeld. Dit apparaat voldoet aan het IEC-gewichtscriterium van
2
2
230 kg/m
(47 lb/ft
).
True Track-indelers
Met True Track-indelers kunt u uw producten netjes en consistent
presenteren.
TEC_TM_132 | REV. E | NL
KLASSIEKE REACH-INS (T-SERIE®)
zijn,
het installeren

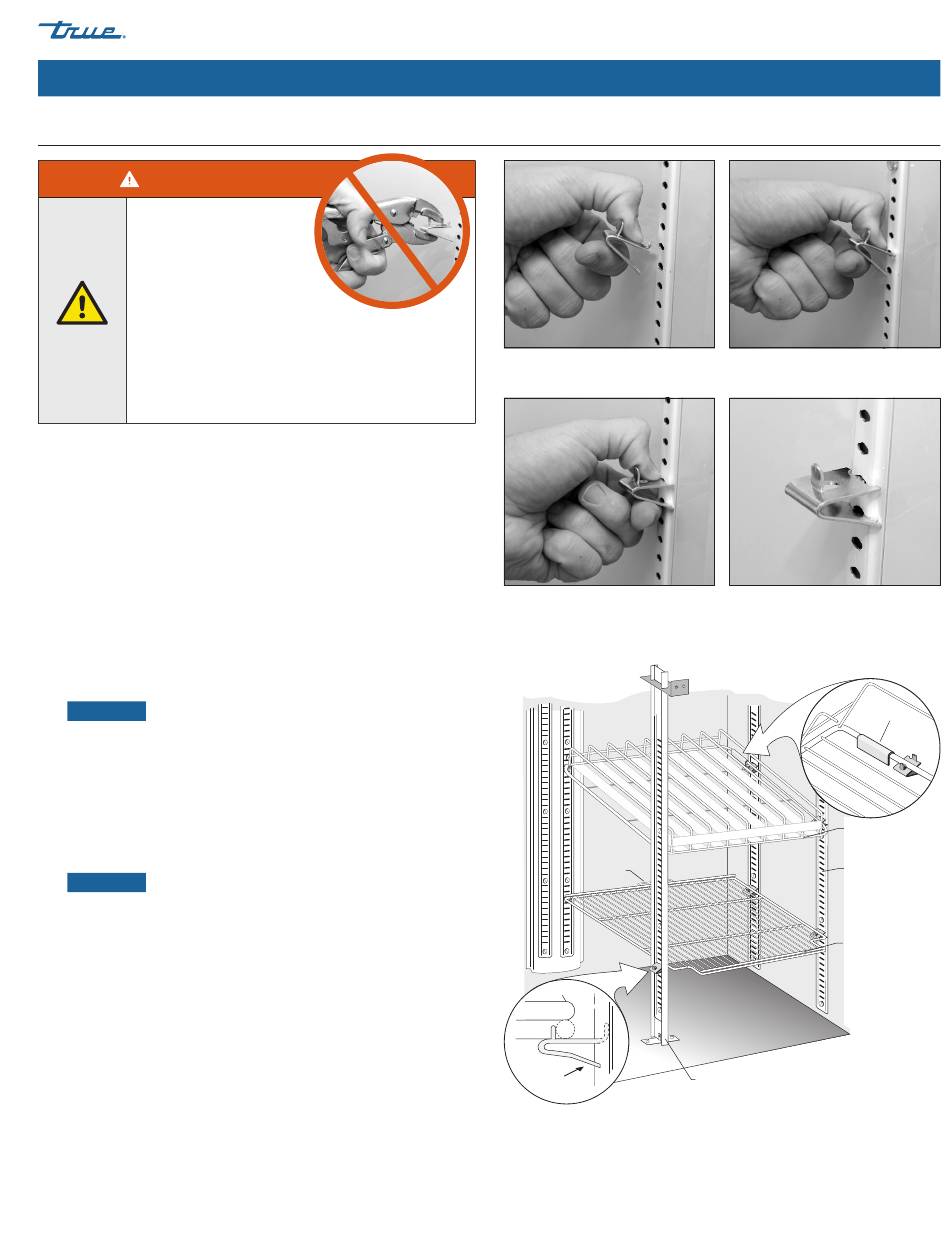

Afb. 1. De bovenste clip van de
inlegbodem installeren.
Afb. 3. Het kan zijn dat u voor de
plaatsing de onderkant van de plankclip
in moet knijpen of moet draaien.
Luchtstroombeveiliging
Inlegbodem
Inlegbodemclip
Afb. 5. Close-up van een inlegbodem op inlegbodemclips en de bevestigingsclips.
3/12/2024
truemfg.com
Afb. 2. De onderste clip van de
inlegbodem zal stevig vastzitten.
Afb. 4. Geïnstalleerde inlegbodemclip.
Bevestigingsclip
Indeler
Inlegbodemstandaarden
Inlegbodem
Wandpijler
(I-balk)
Pagina 17 van 40
