Fender Tone Master Pro Gebruikershandleiding
Interactieve
Gerelateerde Handleidingen voor Fender Tone Master Pro
Samenvatting van Inhoud voor Fender Tone Master Pro

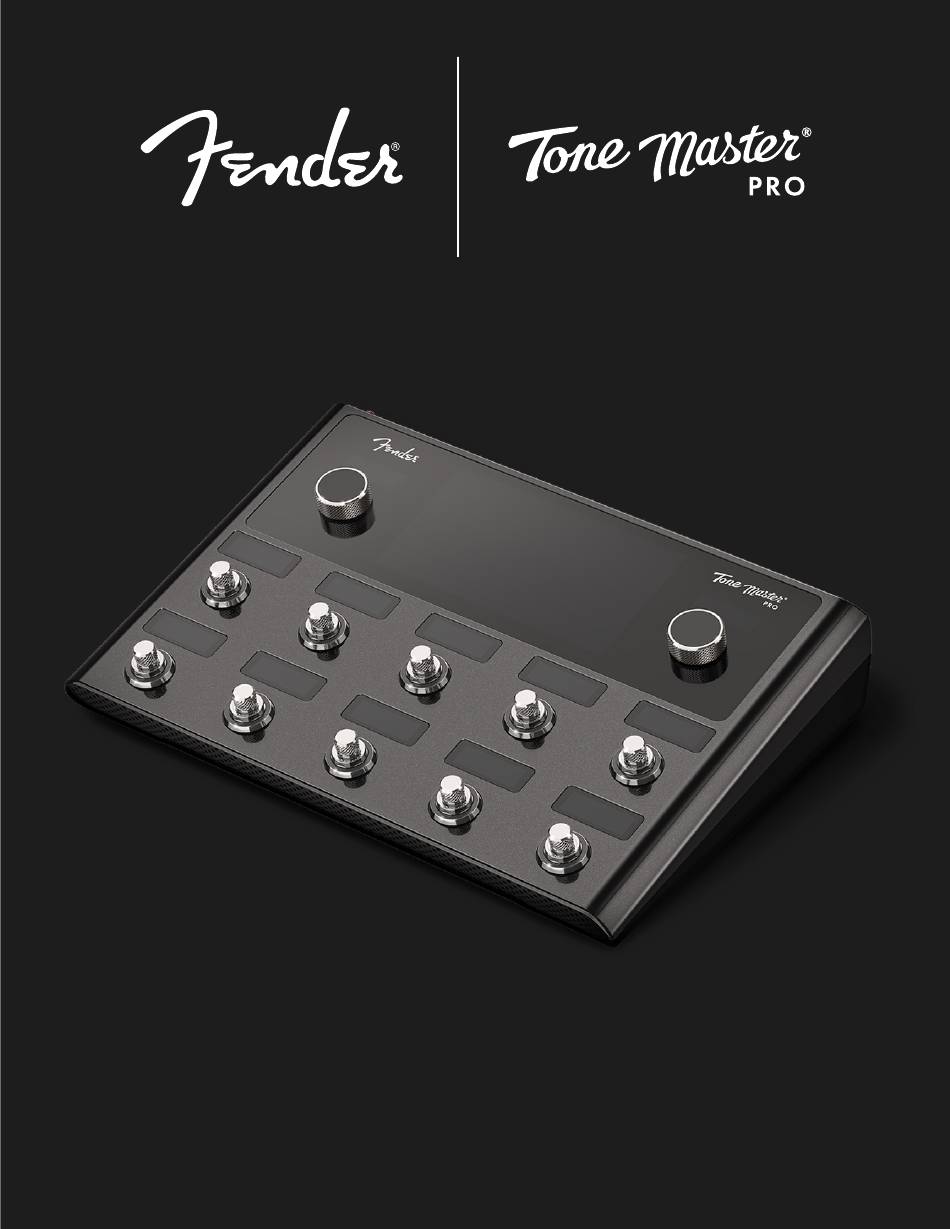

- Pagina 1 INTERACTIEVE GEBRUIKERSHANDLEIDING NEDERLANDS FIRMWARE v1.1.100...
- Pagina 2 Download de nieuwste firmware en download de Tone Master Pro Control-app op www.fender.com/tonemaster_pro De Tone Master Pro Control App is beschikbaar voor Mac en PC en biedt handige bediening van Tone Master Pro plus extra functies, waaronder IR Manager en Cloud Presets.
- Pagina 3 Kies uit een schat aan ingebouwde presets of maak je eigen voorinstellingen en organiseer het allemaal met behulp van gig-vriendelijke song- en setlist-modi. Tone Master Pro kan eenvoudig worden aangesloten op uw Mac- of pc-com- puter, zodat u uw presets kunt selecteren, bewerken, back-uppen/herstellen en delen met behulp van de desktop Tone Master Pro Control-app.
- Pagina 4 LIED: Een groep presets bestaande uit een enkele specifieke muzikale selectie (een lied in de traditionele zin). De presets komen overeen met specifieke delen van een muzikale selectie, zoals een intro, couplet, refrein, bridge, solo, outro, etc. Tone Master Pro slaat tot 200 door gebruikers gemaakte nummers op.
- Pagina 5 BEDIENINGSPANEEL/TOUCHSCREEN BEDIENINGSPANEEL/TOUCHSCREEN De bedieningslay-out van Tone Master Pro is eenvoudig en gemakkelijk te navigeren. Navigatie van Tone Master Pro kan handmatig worden gedaan met de bedieningselementen en het touchscreen of met behulp van de voetschakelaars. A. NAVIGATIEBEDIENING B. TOUCHSCREEN C. MASTERVOLUME...
- Pagina 6 R. UPDATE: Knop activeert firmware-update (zie close-up hieronder). voor aansluiting op externe geluidsversterking en opnameap paratuur, onafhankelijk van UITGANG 1 (E). AUX IN PHONES Zie pagina 36-37 voor meer informatie over de functies van het achterpaneel van Tone Master Pro.
- Pagina 7 ALGEMENE NAVIGATIE ALGEMENE NAVIGATIE BEDRIJFSMODI Tone Master -functies en -functies kunnen eenvoudig worden genavigeerd met behulp van de zes verschillende modi: Mijn voorinstellingen, Favorieten, Fabrieksvoo- rinstellingen, Cloudvoorinstellingen, Nummers en Setlists. De zes modussymbolen worden aan de linkerkant van het touchscreen weergegeven; Als deze optie is geselecteerd, worden gerelateerde functies en bedieningselementen weergegeven aan de rechterkant van het touchscreen en op de krabbelstrips van de voetschakelaar.
- Pagina 8 CLOUDVOORINSTELLINGEN Tot 100 cloudvoorinstellingen kunnen worden gedownload naar Tone Master Pro met behulp van de Tone Master Pro Control-app (u hebt een Fender Connect-account nodig om toegang te krijgen tot deze functie). Houd er rekening mee dat cloudvoorinstellingen niet zijn genummerd: in...
- Pagina 9 ALGEMENE NAVIGATIE GIG-WEERGAVE: VOORAF INGESTELDE MODI Een van de handigste vooraf ingestelde functies is Gig View, een vereenvoudigde weergave die beschikbaar is in de modi Mijn voorin- stellingen, Favorieten en Fabrieksinstellingen. Het is een ideale prestatieweergave op het podium waarin alleen de naam en het nummer van de actieve voorinstelling worden weergegeven, handig als u uw voorinstellingen al hebt ingebeld en onbedoelde vooraf ingestelde bewerkingen wilt voorkomen.
- Pagina 10 Presets zijn combinaties van versterkers, luidsprekerkasten, effecten, impulsreacties en meer die deel uitmaken van uw signaalpad. Ze zijn eenvoudig te maken, aan te passen, op te slaan, te hernoemen en zelfs te delen. Tone Master Pro kan tot 504 door de gebruiker gemaakte voorinstellingen opslaan.
- Pagina 11 VOORINSTELLINGEN NAVIGEREN DOOR VOORINSTELLINGEN: LIJSTWEERGAVE Te voet, de twee bank omhoog/bank omlaag voetschakelaars helemaal links maken navigatie door de lijst met voorinstellingen in groepen van zes mogelijk. De krabbelstrips boven elke voetschakelaar geven actieve vooraf ingestelde namen en nummers aan. De momenteel geselecteerde voorinstelling wordt aangegeven door de verlichte LED-ring rond de bijbehorende voetschakelaar.
- Pagina 12 VOORINSTELLINGEN VOORINSTELLINGEN BEWERKEN: WEERGAVE VOORAF INGESTELDE In de voorinstellingsweergave toont het aanraakscherm de vooraf ingestelde weergave voor de momenteel geladen voorinstelling. Alle signaal- padelementen worden weergegeven, waarbij de vooraf ingestelde naam, het nummer en de navigatiesymbolen worden weergegeven op het bovenste lint en een reeks bewerkingscategorieën wordt weergegeven in het onderste lint.
- Pagina 13 Er zijn veel combo-versterkers beschikbaar, elk gekoppeld aan een standaardkast. Alternatieve kast- en luidsprekerconfig- uraties kunnen worden geselecteerd en elke comboversterker in Tone Master Pro laadt een verzameling impulsreacties die zijn vastgelegd met een verscheidenheid aan microfoons in meerdere microfoonposities voor de meest realistisch klinkende kastsimulaties (zie pagina 16).
- Pagina 14 BLOKTYPEN (VERVOLG) FX-LUSSEN Tone Master Pro heeft vier effectlussen voor het aansluiten van maximaal vier externe effecten. Lussen 1 en 2 zijn op monorelais gebaseerde lussen die direct na de ingangsaansluiting van het instrument worden geplaatst (voordat het signaal digitaal wordt omgezet); Hun posities zijn vast en kunnen niet in het signaalpad worden verplaatst. Loops 1 en 2 zijn vooral handig bij het aansluiten van bijvoorbeeld vintage-stijl fuzzpedalen die gevoelig zijn voor andere apparaten die hen voorgaan in het signaalpad.
- Pagina 15 VOORINSTELLINGEN BLOK TOEVOEGEN AAN SIGNAALPAD Als u een blok aan een voorinstelling wilt toevoegen, tikt u op Blok toevoegen op het onderste lint. Het signaalpad toont knooppunten ( ) die aangeven waar blokken kunnen worden toegevoegd. Selecteer een knooppunt door het aan te raken. Een selectiescherm om categorieën en typen versterkers, effecten en andere signaalpadelementen te kiezen, wordt weergegeven, met categorieën aan de linkerkant van het scherm en de items in elke categorie in het hoofdgedeelte van het scherm.
- Pagina 16 VOORINSTELLINGEN BLOKKEN VERPLAATSEN/VERWIJDEREN Als u een blok naar een andere positie in het signaalpad wilt verplaatsen, sleept u het naar een beschikbaar knooppunt op het scherm: Als u een blok uit de voorinstelling wilt verwijderen, sleept u het naar de onderkant van het scherm:...
- Pagina 17 VOORINSTELLINGEN BLOKPARAMETERS BEWERKEN Raak in de vooraf ingestelde weergave een versterker of effectblok aan om deze te wijzigen of te vervangen. Het scherm zoomt in op het geselecteerde blok, waardoor toegang tot blokspecifieke parameters mogelijk is. KASTINSTELL- INGEN BLOKPARAMETERS BEWERKEN BLOK AMOP-NIVEAU VERVANGEN...
- Pagina 18 • MIC: Raak het microfoonsymbool aan om een lijst met beschikbare microfoons weer te geven (zie de Tone Master Pro-modelhandleiding voor gedetailleerde beschrijvingen van microfoonmodellen). Raak een microfoon aan om deze te selecteren en terug te keren naar de kastinstellingen.
- Pagina 19 VOORINSTELLINGEN MENU VOORAF INGESTELDE INSTELLINGEN Naast het invullen van het signaalpad en het bewerken van blokparameters, kunt u met het symbool Voorinstellingsinstellingen ( ) in het midden van het onderste lint verschillende parameters op voorinstellingsniveau selecteren, waaronder: • PRESET VOLUME: Voor het normaliseren van het volume van alle voorinstellingen met een bereik van 0-100%. •...
- Pagina 20 VOORINSTELLINGEN SIGNAALPADTYPEN Een van de door de gebruiker instelbare parameters in het onderste lint van het signaalpad is Signal Path Type, waarvan er verschillende zijn om uit te kiezen. Raak hiervoor het symbool Voorinstellingsinstellingen ( ) in het onderste lint aan, tik op Type signaalpad in het menu Voorinstellingsin- stellingen en raak vervolgens een van de signaalpadsjablonen aan om het te laden.
- Pagina 21 VOORINSTELLINGEN VOORAF INGESTELDE VOETSCHAKELAAROPDRACHTEN In de vooraf ingestelde weergave biedt de knop Voetschakelaar toewijzen op het onderste lint de gebruiker toegangscontroleopties in zowel de modi Effecten als Voorinstellingen, met functies die aan elke voetschakelaar kunnen worden toegewezen, waaronder AAN/UIT, PARAME- TERWIJZIGING en AMP CONTROL 1/2.
- Pagina 22 VOORINSTELLINGEN TYPEN OPDRACHTEN VOOR VOETSCHAKELAARS De eerste stap voor het maken van een voetwisselopdracht is het selecteren van het gewenste toewijzingstype: • AAN/UIT: Levert echte stompbox-functionaliteit door meerdere blokken tegelijkertijd aan en uit te zetten. Aan/uit-functies kunnen ook worden gebruikt om te schakelen tussen twee of meer blokken voor A/B-selectie. Om dit te configureren, wijst u elk blok toe, keert u terug naar de vooraf ingestelde weergave met behulp van de pijl-terug en omzeilt u een of meer van de toegewezen blokken door het aan te raken en de schakelaar BYPASS in het onderste lint te selecteren.
- Pagina 23 VOORINSTELLINGEN TOEWIJZINGSBLOKKEN VOOR FOOTSWITCH TOEWIJZING Nadat u de toewijzingstypen aan/uit of parameterwijziging hebt geselecteerd, selecteert u de blokken die u wilt besturen met de voetschake- laartoewijzing. De geselecteerde blokken hebben een blauwe pijl eronder om de selectie aan te geven. Tik op BEVESTIGEN om de opdracht te voltooien.
- Pagina 24 VOORINSTELLINGEN EXP TOEWIJZING Als u expressiepedaalfuncties wilt toewijzen, tikt u op het symbool EXP Assign op het onderste lint in de vooraf ingestelde weergave. Selecteer in het scherm EXP-toewijzingen het plusteken ( ) onder Toe-schakelaar, EXP 1, EXP 2, MIDI EXP 3 of MIDI EXP 4. Tot vijf parameters kunnen worden geregeld door elk expressiepedaal;...
- Pagina 25 Nadat u de naam van de naam hebt gewijzigd en een locatie hebt geselecteerd, tikt u op OPSLAAN om te bevestigen. Houd er rekening mee dat wanneer u wegnavigeert van een bewerkte voorinstelling die niet is opgeslagen, Tone Master Pro de gebruiker niet automatisch vraagt om de bewerkte voorinstelling op te slaan.
- Pagina 26 1, refrein 1, solo, etc. Tone Master Pro slaat tot 200 nummers op en organiseert ze alfabetisch. In de modus Nummers tonen voetschakelaars de vooraf ingestelde bank voor het geselecteerde nummer.
- Pagina 27 LIEDJESMODUS NUMMERS MAKEN EN BEWERKEN: FOOTSWITCH TOEWIJZING Tik in de lijstweergave op het symbool Nummers ( ) links op het aanraakscherm om de modus Nummers te openen. Tik vervolgens op het plussymbool ( ) in de rechterbovenhoek om een nieuw nummer te maken; voer de naam van het nummer in met behulp van het pop-up- toetsenbord en tik op BEVESTIGEN wanneer u klaar bent.
- Pagina 28 SETLISTS MODUS SETLISTS MODUS Setlist is een groep nummers die samen in een specifieke volgorde moeten worden afgespeeld. De gebruiker kan maximaal 50 setlists maken en benoemen, met maximaal 99 nummers in elke setlist. NAVIGEREN IN DE SETLISTS MODUS Als u de setlists-modus wilt openen, selecteert u deze in de modi aan de linkerkant van het aanraakscherm door het symbool ( ) aan te raken.
- Pagina 29 SETLISTS MODUS SETLISTS MAKEN EN BEWERKEN Tik in de lijstweergave op het symbool Setlists ( ) links op het aanraakscherm om de setlists-modus te openen. Tik vervolgens op het plusteken ( ) in de rechterbovenhoek om een nieuwe setlist te maken; voer een setlistnaam in met behulp van het pop-uptoetsenbord en tik op BEVESTIGEN wanneer u klaar bent.
- Pagina 30 FS-MODUS/LOOPER VOETSCHAKELAAR FS-MODUS/LOOPER VOETSCHAKELAAR FS MODE HOLD: LOOPER De FS MODE-voetschakelaar rechtsboven schakelt tussen de modus Voorinstellingen voetschakelaar en Effectenvoetschakelaarmodus. Een enkele druk op de FS MODE-voetschakelaar schakelt het apparaat in de Effects Footswitch-modus, die pedalboard-achtige aan/uit-controle van effecten biedt. Dit maakt real-time voetcontrole van effecten in een preset mogelijk.
- Pagina 31 TAP/TUNER VOETSCHAKELAAR TAP/TUNER VOETSCHAKELAAR Tiktempo voor op tijd gebaseerde effecten en de ingebouwde tuner van Tone Master Pro zijn gemakkelijk toegankelijk en te bedienen met behulp van de TAP/TUNER-voetschakelaar rechtsonder en ook handmatig op het touchscreen. TIK TEMPO Delay- en modulatie-effecten kunnen worden gesynchroniseerd met een individueel vooraf ingesteld tempo of globaal voor alle presets door de gewenste ritmische onderverdeling toe te wijzen bij het bewerken van het effect.
- Pagina 32 TAP/TUNER VOETSCHAKELAAR TUNER De tuner is toegankelijk door de TAP/TUNER-voetschakelaar twee seconden ingedrukt te houden; deze kan ook handmatig worden geopend op het touchscreen door Tuner onder aan het menu Algemene instellingen aan te raken. De letternaam van de gespeelde noot wordt onderaan in het midden weergegeven; de tuner toont toonhoogtes als platte in plaats van scherpe punten (d.w.z.
- Pagina 33 Tone Master Pro is uitgeschakeld en vervolgens weer is ingeschakeld. Wanneer uitgeschakeld (standaard), keert de algemene EQ terug naar de vlakke instelling nadat Tone Master Pro is uitgeschakeld en vervolgens weer is ingeschakeld. • HELDERHEID VAN HET SCHERM: Gradiëntschuifregelaar voor het aanpassen van touchscreen, krabbelstrip en voetschakelaar LED-helderheid.
- Pagina 34 • MIDI-KLOK VERZENDEN: Selecteer deze optie om de MIDI-klok naar de MIDI-uitgang op het achterpaneel te sturen. Als deze optie is ingeschakeld, stelt Tone Master Pro het tempo in voor externe apparaten die reageren op de MIDI-klok. De standaardinstelling is UIT.
- Pagina 35 Bluetooth-apparaat. GLOBALE INSTELLINGEN: GLOBALE EQ Raak EQ aan onder aan het menu Algemene instellingen om toegang te krijgen tot de grafische equalizer van Tone Master Pro met volumeregeling en andere functies. Kenmerken zijn onder meer: •...
- Pagina 36 ALGEMENE INSTELLINGEN ALGEMENE INSTELLINGEN: UITVOERMIXER Touch Mixer onder aan het menu Algemene instellingen om toegang te krijgen tot de ingebouwde mixer, die zes faders en verschillende aanraakbedieningen heeft voor het instellen van verschillende uitvoerniveaus, waaronder OUTPUT 1, OUTPUT 2 en HEADPHONES op het achterpaneel. Kenmerken zijn onder meer: •...
- Pagina 37 •USB 3/4: Uitgeschakeld REAMP OPNAME Met Reamp-opname kan de gebruiker eerder opgenomen droge audiotracks van een DAW terugleiden naar Tone Master Pro voor verwerk- ing. Droge tracks kunnen via het instrument of microfoon-/lijnkanalen rechtstreeks naar het eerste signaalpadverwerkingsblok worden geleid.
- Pagina 38 EFFECTEN LOOPS Als u een externe effecteenheid wilt aansluiten op een van de vier effectenlussen op het achterpaneel van Tone Master Pro, voert u een kabel van de SEND-aansluiting van de effectenlus naar de ingang van de effecteenheid en voert u een andere kabel van de uitvoer van de effecteenheid naar de return-aansluiting van de effectlus.
- Pagina 39 De knop UPDATE is bedoeld voor het installeren van firmware-updates wanneer Tone Master Pro is aangesloten op een Mac of pc met behulp van een USB-C-kabel. Als u een firmware-update wilt starten, houdt u Tone Master Pro ingedrukt terwijl u Tone Master Pro inschakelt en volgt u de...
- Pagina 40 In deze sectie worden verschillende gedetailleerde instellingsdiagrammen voor het gebruik van Tone Master Pro weergegeven. INSTRUMENT OF MICROFOON/LIJN NAAR FR KABINET • Stel de uitgangen van het Tone Master Pro-achterpaneel in op lijnniveau in globale instellingen voor een optimale signaal-ruisverhouding bij gebruik van FR-kasten zoals de Fender Tone Master FR-10 en FR-12 actieve luidsprekers.
- Pagina 41 Tone Master PRO-achterpaneel in op instrumentniveau in algemene instellingen en merk op dat de aangesloten Tone Master Pro-effectenlus aan het signaal pad moet worden toegevoegd.
- Pagina 42 Tone Master Pro kan reageren op berichten op elk MIDI-kanaal (1-16 of Omni). Het MIDI-ontvangstkanaal wordt ingesteld in het gedeelte I/O van Algemene instellingen. ONTVANGEN MIDI PC Elk van de 504 presets van Tone Master Pro kan op afstand worden opgeroepen met behulp van MIDI Bank- en pc-berichten zoals hieronder beschreven: TM PRO PRESET...
- Pagina 43 MIDI MIDI IMPLEMENTATIE GRAFIEK MIDI CC# VALUE FUNCTION Bank Change 0-127 Expression Pedal 1 0-127 Expression Pedal 2 0-127 MIDI Expression Pedal 3 0-127 MIDI Expression Pedal 4 Toe Switch 0-63: OFF, 64-127: ON...
- Pagina 44 MOUNTED DRIVE 6. Tone Master Pro geeft het scherm “Updates toepassen” weer; Schakel het toestel niet uit totdat de update is voltooid. Wanneer de firmware-update is voltooid, geeft Tone Master Pro het scherm “Update geslaagd” weer. Start Tone Master Pro opnieuw op en geniet! Applying updates.
- Pagina 45 SPECIFICATIES SPECIFICATIES TYPE PR 5642 STROOMVEREISTEN INGANGSSPANNING 100V-240V 50/60Hz ANALOGE INGANGEN INSTRUMENT ¼” telefoonaansluiting IMPEDANTIE 1M /330k /22k configureerbaar, ongebalanceerd MAX INGANGSNIVEAU 1 1.2dBu (17.2dBu met ingangspad aan) MIC/LIJN Combinatie XLR ¼” TRS-telefoonaansluiting MIC IMPEDANTIE (XLR) 1.8k gebalanceerd MAX MICROFOONINGANGSNIVEAU 15,17dBu MIC PHANTOM POWER +48V aan/uit (alleen XLR)
