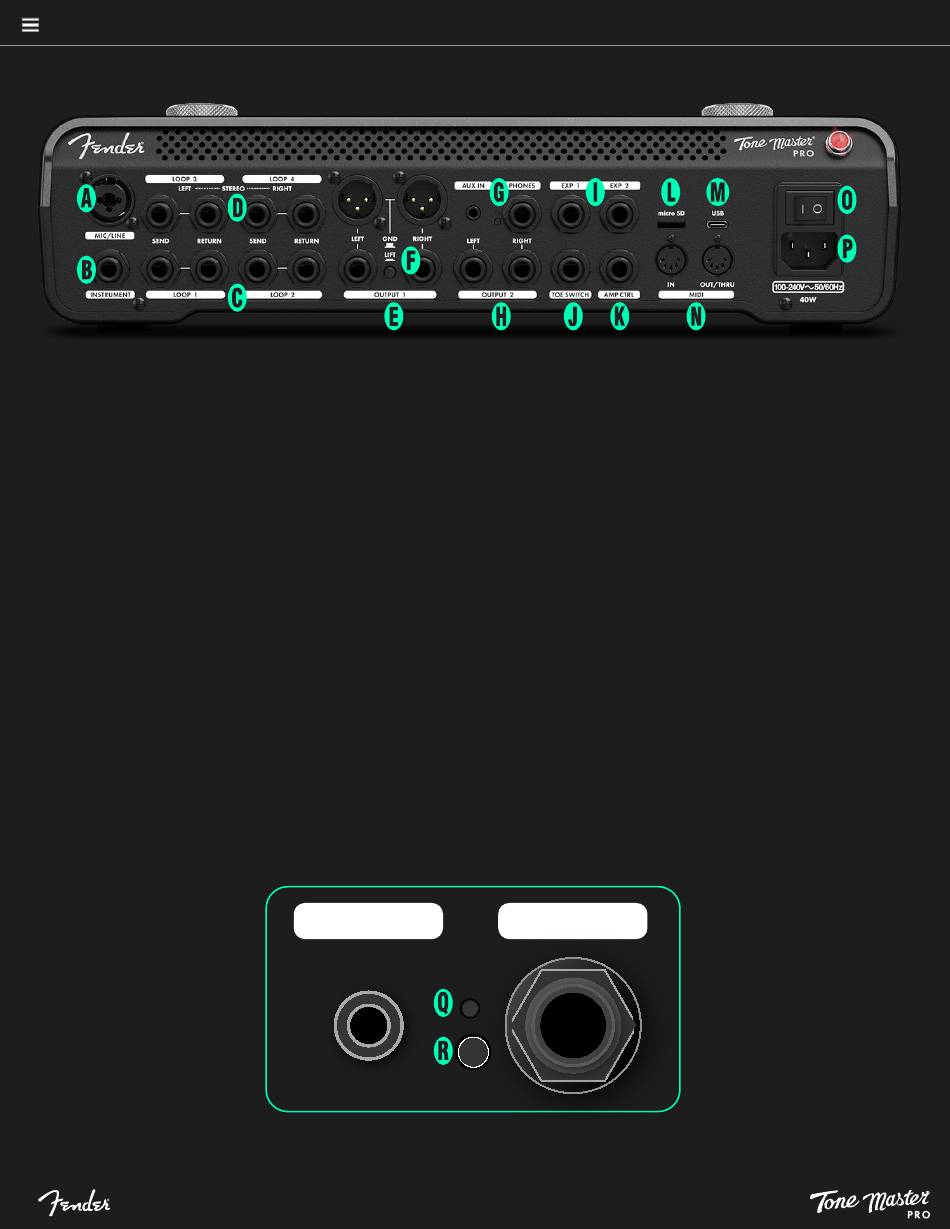

ACHTERPANEEL
A. MIC/LINE INPUT: Combinatie XLR -1⁄4" TRS gebalanceerde
ingang voor instrument of microfoon.
B. INSTRUMENTINGANG: 1 ⁄4"-ingang voor gitaar, bas of
ander instrument.
C. EFFECTLUSSEN 1/2: Twee analoge pre-buffer send/re
turn-lussen voor het aansluiten van externe effectapparaten.
De aan/uit-status van de lus kan bij elke voorinstelling worden
opgeslagen.
D. EFFECTS LOOPS 3/4: Een stereo of twee mono send/return
loops voor het aansluiten van externe effecten. Deze lussen
kunnen binnen het signaalpad worden verplaatst. De aan/uit-
status van de lus kan bij elke voorinstelling worden opgeslagen.
E. UITGANG 1: Twee gebalanceerde XLR-uitgangen en twee
gebalanceerde 1⁄4"-lijnuitgangen voor aansluiting op externe
geluidsversterkings- en opnameapparatuur.
F. GROUND LIFT: Drukknop helpt brommen te verlichten
wanneer XLR-uitgangen zijn aangesloten op externe geluids
versterking en opnameapparatuur.
G. AUX IN/PHONES: 1/8" stereo aux-ingang voor het
aansluiten van mobiele apparaten en andere externe
apparatuur; 1/4" uitgang voor hoofdtelefoons.
H. UITGANG 2: Dubbele toewijsbare 1/4" stereo-uitgangen
voor aansluiting op externe geluidsversterking en opnameap
paratuur, onafhankelijk van UITGANG 1 (E).
Zie pagina 36-37 voor meer informatie over de functies van het achterpaneel van Tone Master Pro.
I. EXP-INGANGEN: Voor het aansluiten van externe
expressiepedalen om effectparameters te regelen.
J. TOE SWITCH: 1⁄4" ingang voor aansluiting op de toe switch
jack op een expressiepedaal voor aan/uit controle van effecten.
K. AMP CONTROL OUTPUT: 1⁄4" TRS-aansluiting voor afstands-
bediening van maximaal twee versterker schakelfuncties.
L. MICRO SD-KAARTSLEUF: Voor toekomstige uitbreiding van
de Tone Master Pro-functionaliteit.
M. USB-C-POORT: Bidirectioneel aansluitpunt voor USB-au
N. MIDI I/O: Standaard vijf-pins MIDI In- en MIDI Out/Th
ru-poorten, voor interfacing met MIDI-compatibele apparaten.
O. POWER: Schakelt Tone Master Pro in en uit. Rood voedingsju
weel boven schakelaar geeft de aan / uit-status aan.
P. IEC POWER INPUT: Universeel IEC ingangsvermogen.
IEC-kabel inbegrepen.
V. RESET: Pinhole-knop voor fabrieksreset (zie close-up hieronder),
waarmee alle voorinstellingen en instellingen worden gewist.
R. UPDATE: Knop activeert firmware-update (zie close-up hieronder).
AUX IN
4
dio-opname, desktopbewerking en firmware-updates.
PHONES
ACHTERPANEEL
