Alienware Aurora R16 Onderhoudshandleiding pagina 102

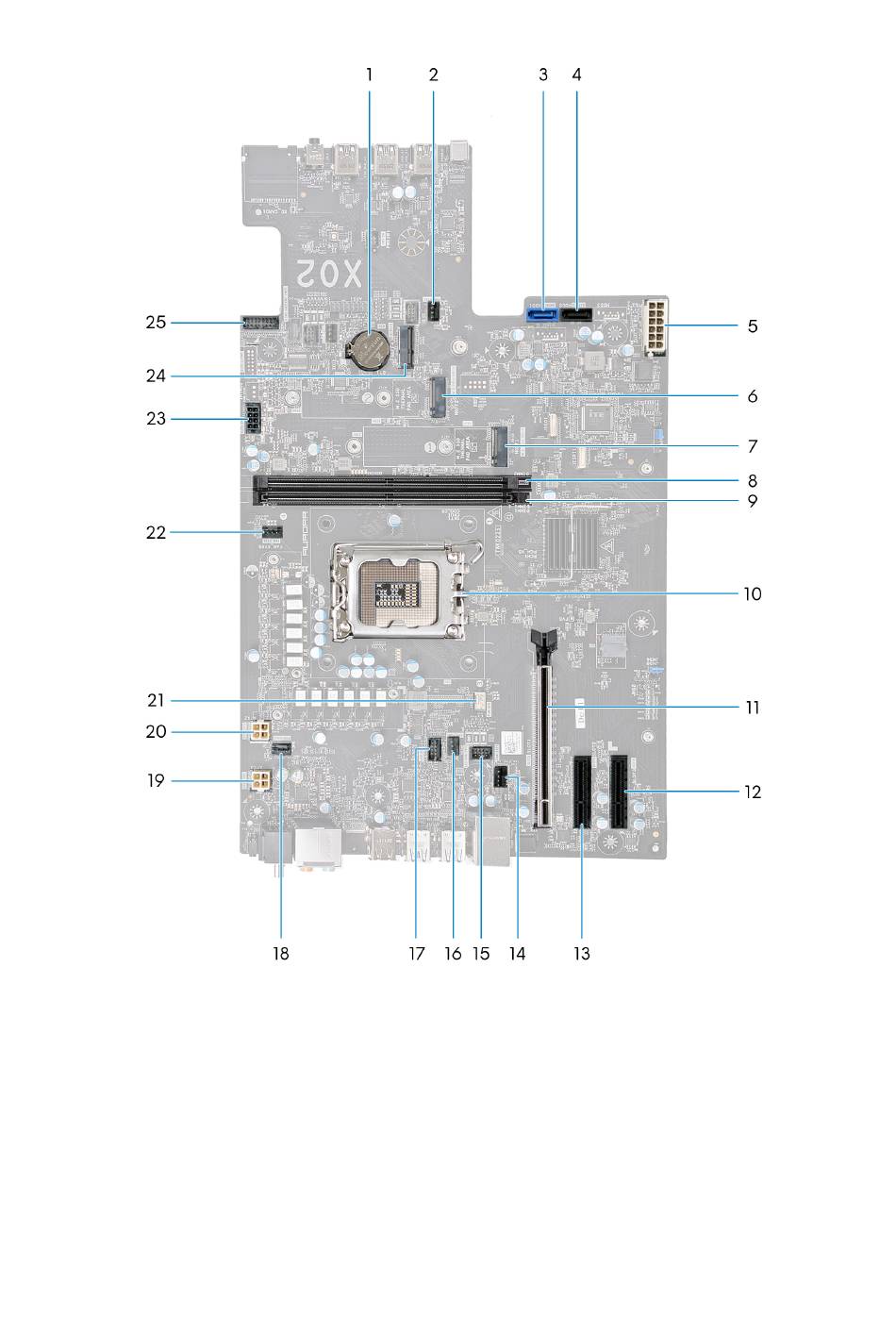

1. Knoopbatterij
3. SATA 6 Gbps-schijfconnector (HDD1)
5. Connector voor voeding (ATX1)
7. Solid state-schijfslot (M.2 PCIe SSD-1)
9. Slot voor geheugenmodule, DIMM2
11. PCI-Express x16 mechanische/x16 elektrische slot (SLOT1)
13. PCI-Express x4-slot (SLOT2)
15. LED-connector voor achterste chassisventilator (LED FAN
SYS1)
17. LED-connector voor vloeistofkoelingspomp
19. Stroomconnector (ATX3)
21. Connector voor luchtkoelingsventilator (FAN CPU)
102
2. Lagere chassisconnector aan de voorkant (FAN_SYS2)
4. SATA 6 Gbps-schijfconnector (HDD2)
6. SSD-slot (M.2 PCIe SSD-2)
8. Slot voor geheugenmodule, DIMM1
10. processorsocket
12. PCI-Express x4-slot (SLOT3)
14. Connector voor achterste chassisventilator (FAN SYS1)
16. Ventilatorconnector vloeistofkoelingspomp (FAN PUMP)
18. Connector één voor bovenste chassisventilator (FAN_SYS4)
20.Stroomconnector (ATX2)
22. Connector twee voor bovenste chassisventilator (FAN_SYS5)
