Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

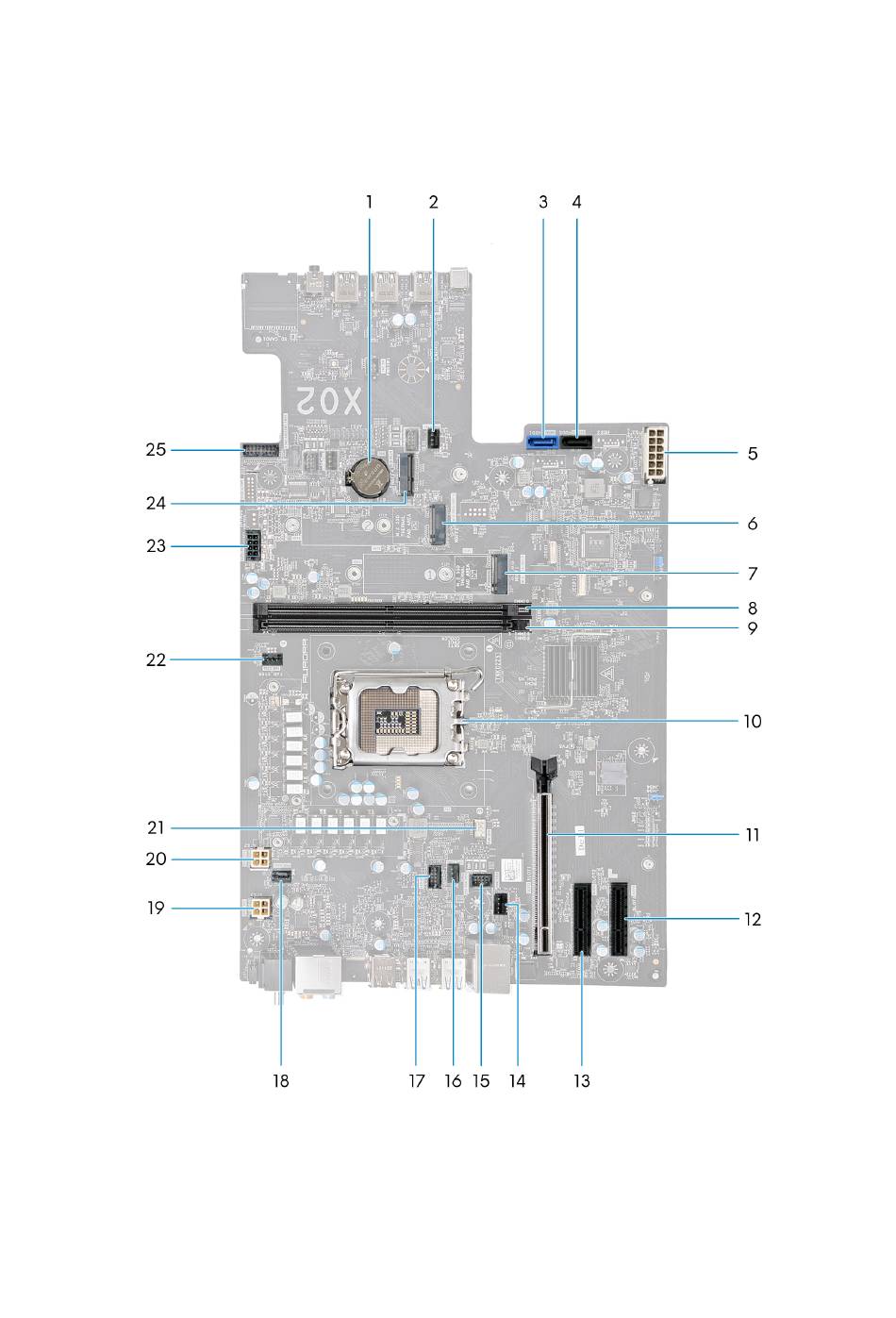

De volgende afbeelding geeft de connectoren op de systeemkaart aan.
1. Knoopbatterij
3. SATA 6 Gbps-schijfconnector (HDD1)
5. Connector voor voeding (ATX1)
7. Solid state-schijfslot (M.2 PCIe SSD-1)
9. Slot voor geheugenmodule, DIMM2
11. PCI-Express x16 mechanische/x16 elektrische slot (SLOT1)
2. Lagere chassisconnector aan de voorkant (FAN_SYS2)
4. SATA 6 Gbps-schijfconnector (HDD2)
6. SSD-slot (M.2 PCIe SSD-2)
8. Slot voor geheugenmodule, DIMM1
10. processorsocket
12. PCI-Express x4-slot (SLOT3)
