Alienware Aurora R16 Onderhoudshandleiding pagina 106
13. PCI-Express x4-slot (SLOT2)
15. LED-connector voor achterste chassisventilator (LED FAN
SYS1)
17. LED-connector voor vloeistofkoelingspomp
19. Stroomconnector (ATX3)
21. Connector voor luchtkoelingsventilator (FAN CPU)
23. SATA-voedingsconnector (SATA PWR)
25.Kabel van het I/O-paneel aan de voorzijde

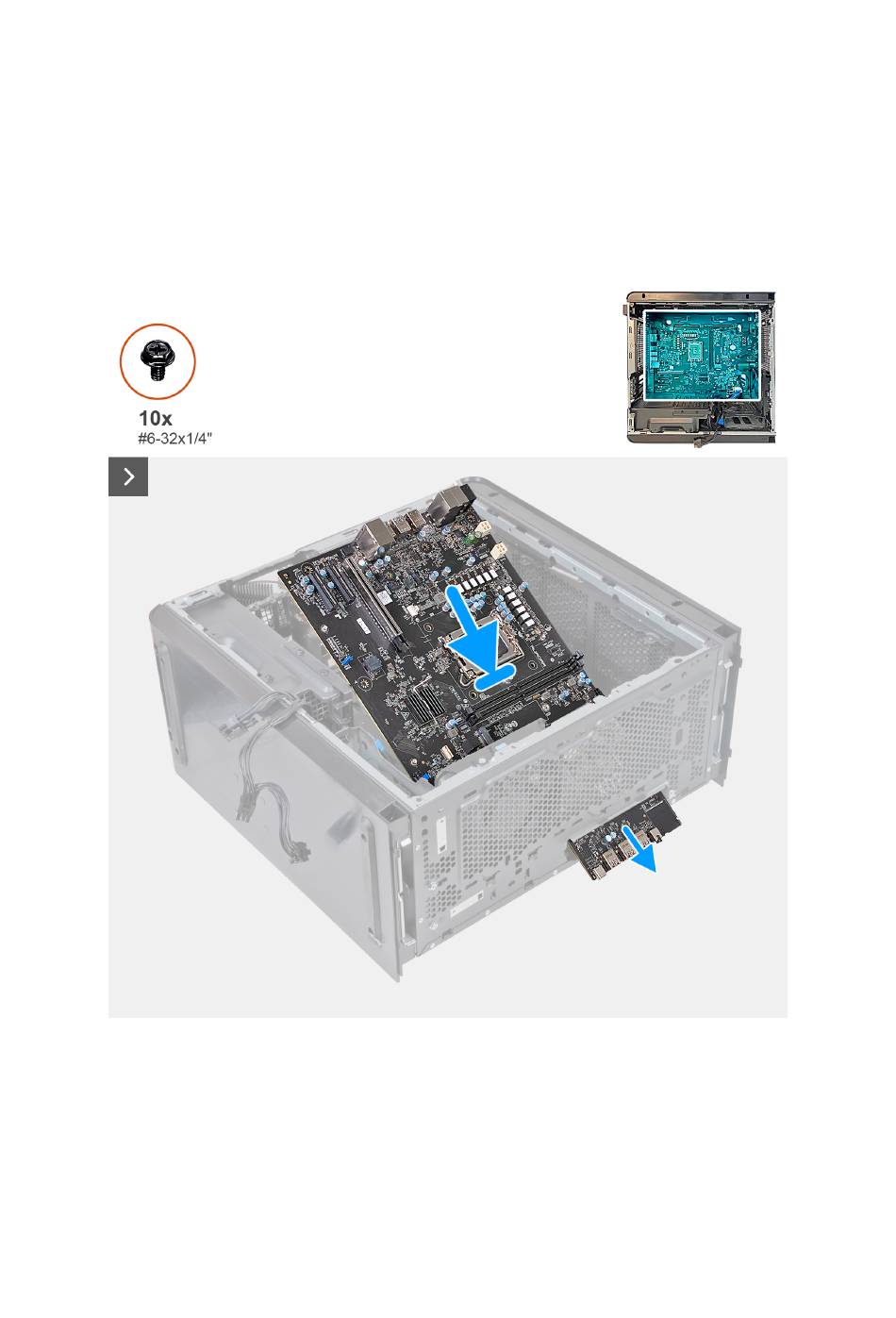

De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
106
14. Connector voor achterste chassisventilator (FAN SYS1)
16. Ventilatorconnector vloeistofkoelingspomp (FAN PUMP)
18. Connector één voor bovenste chassisventilator (FAN_SYS4)
20.Stroomconnector (ATX2)
22. Connector twee voor bovenste chassisventilator (FAN_SYS5)
24.Slot van de draadloze kaart
