Tractiebeugel set
7.
Monteer de tractiehendel op de tractiebeugel zoals in
8.
Draai de moer aan tot de veer is samengedrukt, draai de moer dan 1/2 slag terug.
Opmerking:
Na het instellen van de moer: verzeker dat de gashendel niet beweegt als de motor
hoog-stationair draait. Als de hendel beweegt, draai de moer dan iets aan.
9.
Monteer de naderingsschakelaar op de tractiebeugel met 2 bouten (10-24 x 3/8 inch); zie
10.
Monteer de gaskabel op de gashendel

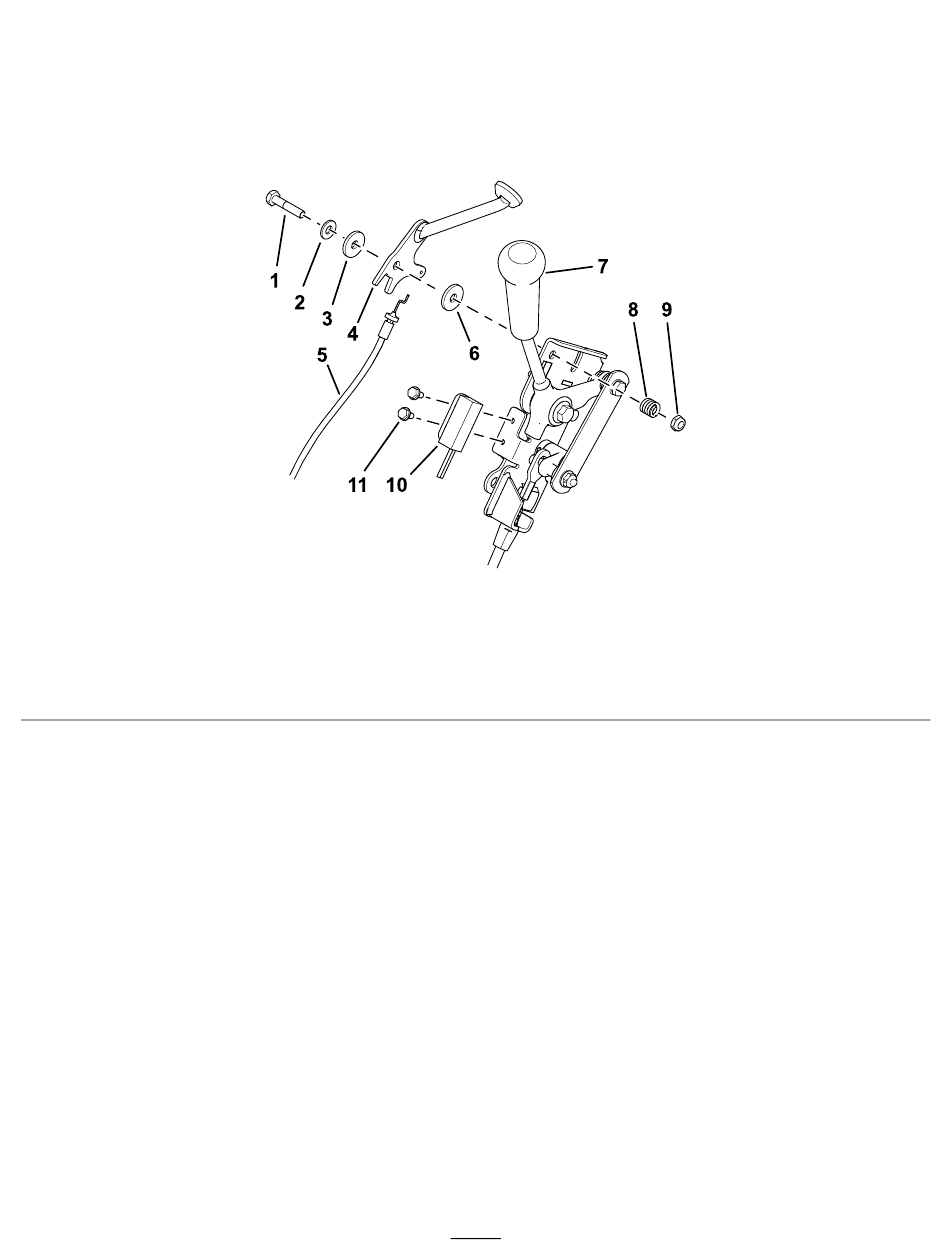

1. Bout (¼" x 1¼")
2. Vlakke onderlegring (0,28 x 5/8 inch)
3. Wrijvingsring
4. Gashendel
Figuur
(Figuur
3).
Figuur 3
5. Gaskabel
6. Wrijvingsring
7. Tractie-eenheid
8. Drukveer
4
3.
9. Dunne borgmoer (1/4 inch)
10. Naderingsschakelaar
11. Bout (10-24 x 3/8 inch)
Figuur
3.
g408245
