Toro 147-2299 Installatie-Instructies pagina 5
Tractiebeugel set
11.

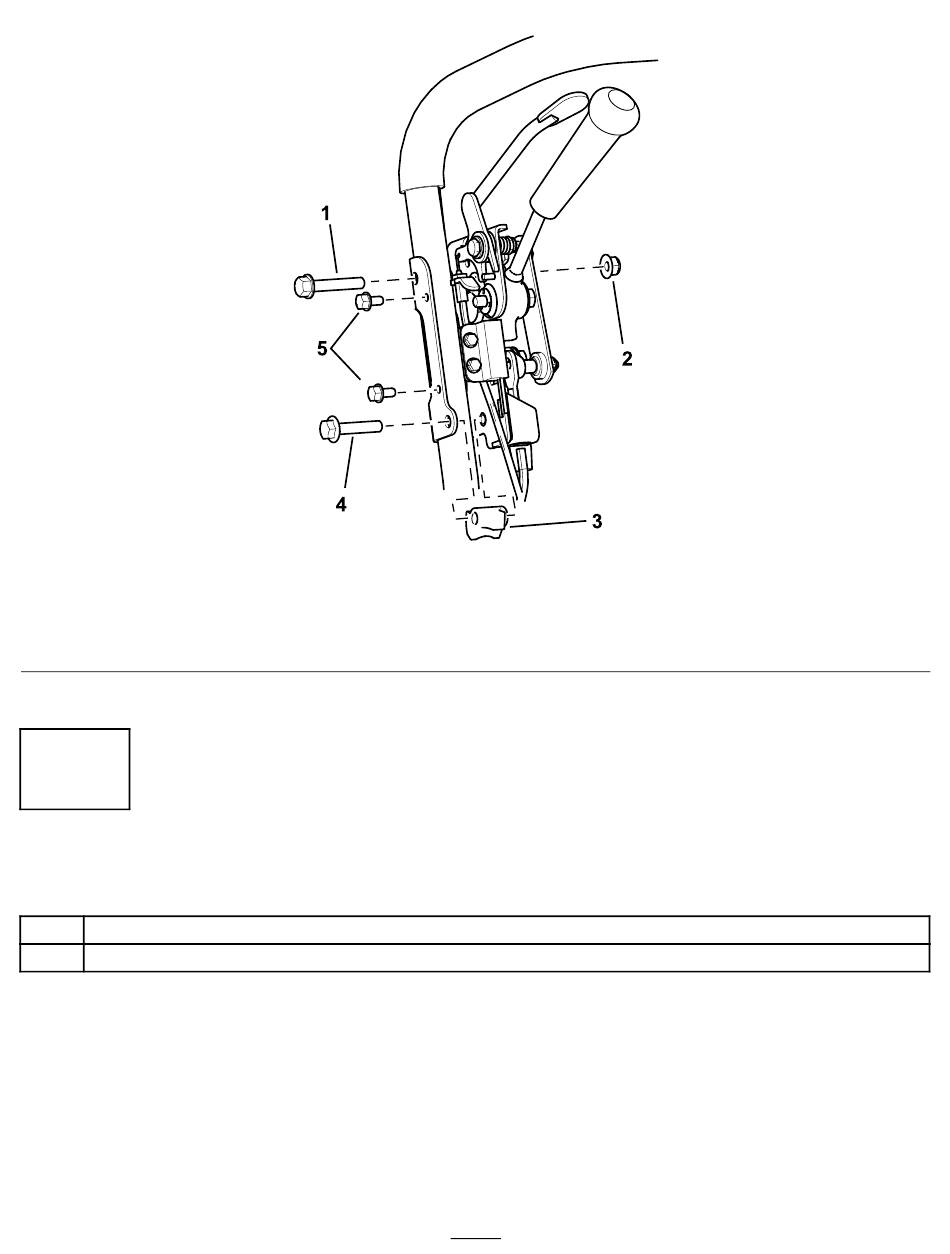

Monteer de tractie-eenheid onder de hendel, met de klem van de hendel naar boven, zoals in
1. Bout (5/16 x 1-3/4 inch)
2. Borgmoer (5/16")
3. Handgreepklem
12.
Monteer de eerder gedemonteerde afdekking van het bedieningspaneel en de bevestigingsmiddelen.
4
Monteren van de nieuwe koppelingshendel en beugel
Benodigde onderdelen voor deze stap:
1
Koppelingsbeugel
1
Koppelingshendel
Procedure
1.
Monteer de koppelingsbeugel aan de zijkant van de motor
Figuur 4
4. Bout (5/16" x 1½")
5. Bout (M6 x 1 inch)
(Figuur
5).
5
Figuur
4.
g408247
