Toro 147-2299 Installatie-Instructies pagina 7
Tractiebeugel set

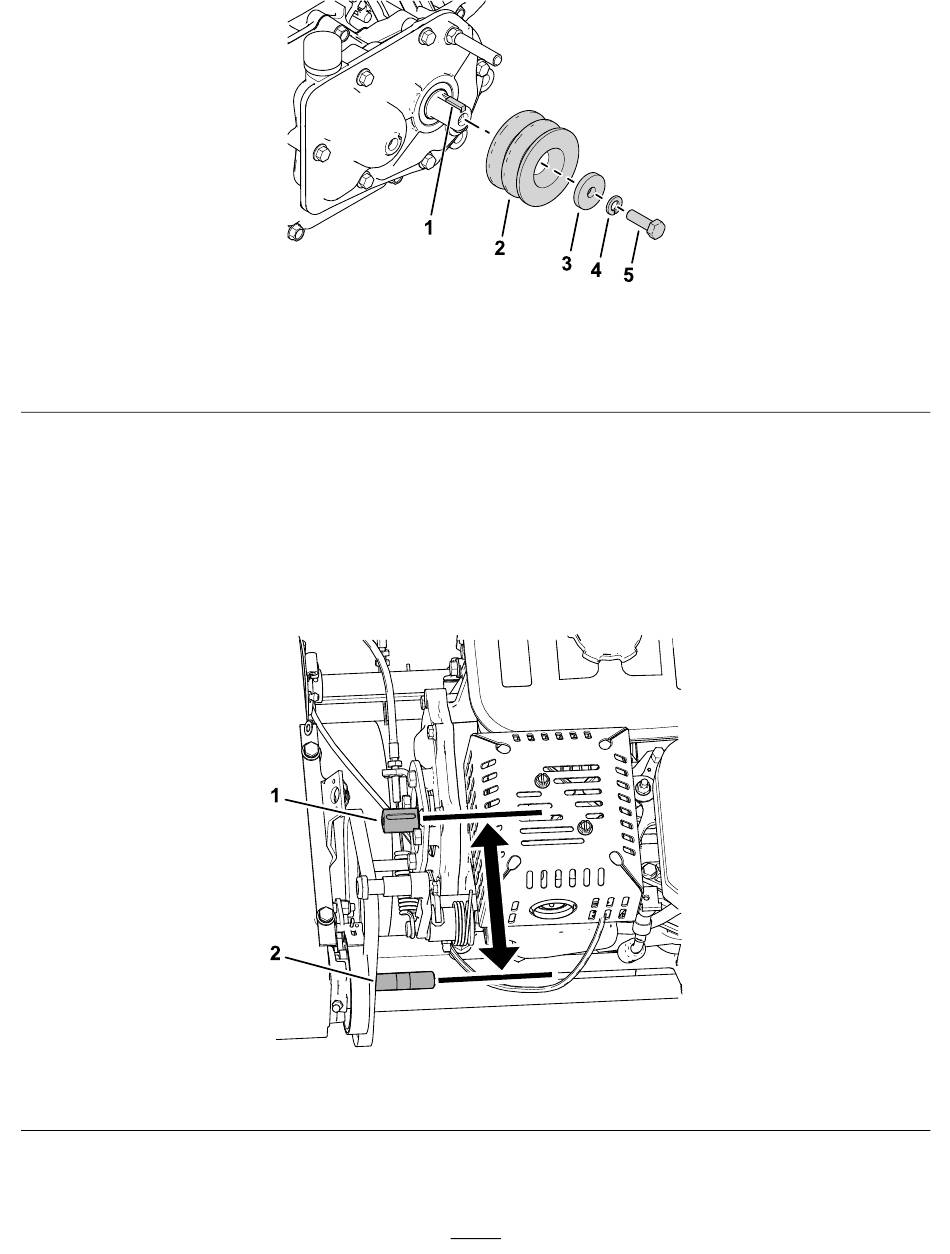

1. Vierkante spie
2. Aandrijfpoelie
3. Onderlegring (5/16 inch)
4.
Monteer de koppelingshendel op de koppelingsbeugel
5.
Monteer de torsieveer op de koppelingsbeugel met een onderlegring (3/8 x 1-3/8 inch) en een bout (3/8
x 3/4 inch) zoals in
6.
Monteer de spanpoelie-eenheid op de koppelingshendel met een riemgeleider en een zeskantmoer
(Figuur
5).
7.
Plaats de riemen in de koppeling.
8.
Meet de hart-op-hart afstand tussen de uitgaande as van de motor en de aandrijfas
Opmerking:
Verzeker dat afstand 13,18 tot 13,49 cm bedraagt.
1. Uitgaande as van de motor
9.
De bevestigingsbouten van de motor vastdraaien.
10.
Verzeker dat de zijvlakken van de poelies gelijkliggen binnen 0,76 mm, zie
Figuur
5.
Figuur 6
4. Borgring
5. Bout (5/16" x 1")
(Figuur
5).
Figuur 7
2. Aandrijfas
7
(Figuur
7).
(Figuur
8).
g407495
g407685
