Toro 147-2299 Installatie-Instructies pagina 3
Tractiebeugel set
Procedure
1.
Demonteer de afdekking van het bedieningspaneel en bevestigingsmiddelen, en bewaar deze.
2.
Monteer de zwarte knop op de tractiehendel
3.
Monteer de tractiehendel op de tractiebeugel zoals in
4.
Monteer de koppelingskabel op de tractie-scharnieras en borg deze met de borgpen
5.
Monteer de tractie-scharnieras op de tractiebeugel zoals in
6.
Monteer de tractie-verbindingsplaat op de tractiehendel en de tractie-scharnieras zoals in

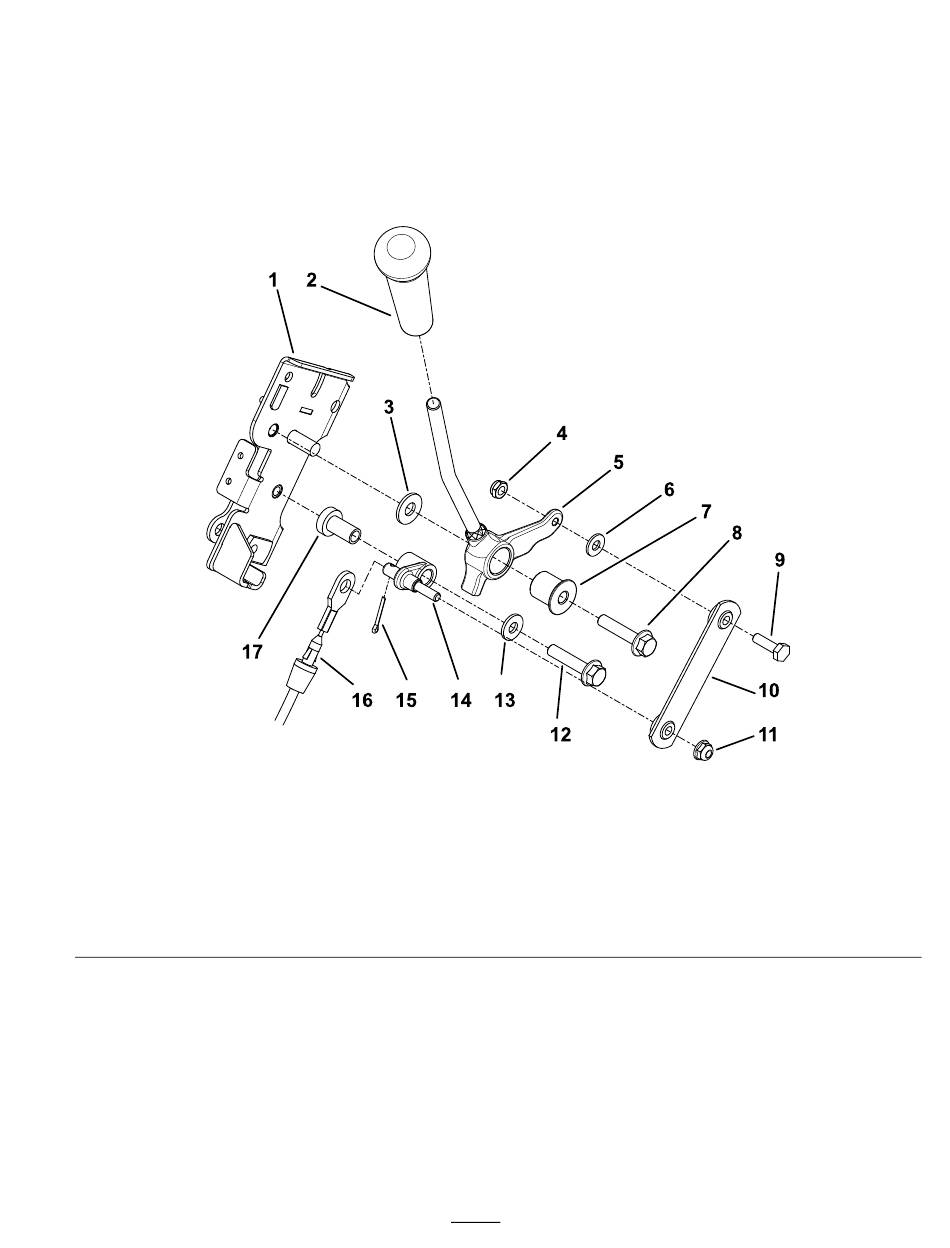

1. Tractiebeugel
2. Knop
3. Vlakke onderlegring (0,31 x 0,73 inch)
4. Borgmoer (¼")
5. Tractiehendel
6. Vlakke onderlegring (0,28 x 5/8 inch)
(Figuur
2).
Figuur 2
7. Flenslager
8. Bout (5/16" x 1½")
9. Bout (¼" x ⅞")
10. Tractie-verbindingsplaat
11. Borgmoer (¼")
12. Bout (5/16" x 1½")
3
Figuur
2.
Figuur
2.
13. Platte ring (¼")
14. Tractie-scharnieras
15. Borgpen
16. Koppelingskabel
17. Flenslager
(Figuur
2).
Figuur
2.
g408246
