Installatie
OPMERKING: Gevaar voor vallen van de
boiler!
▶ De bevestiging van de boiler op de wand
altijd per twee uitvoeren.
▶ De boiler nooit alleen op de wand beves-
tigen.
▶ De boiler met de eerder aangebrachte schroeven op de
wand bevestigen.
▶ 130 l-boiler – pas de onderste wandsteun aan om de boiler
verticaal te positioneren.

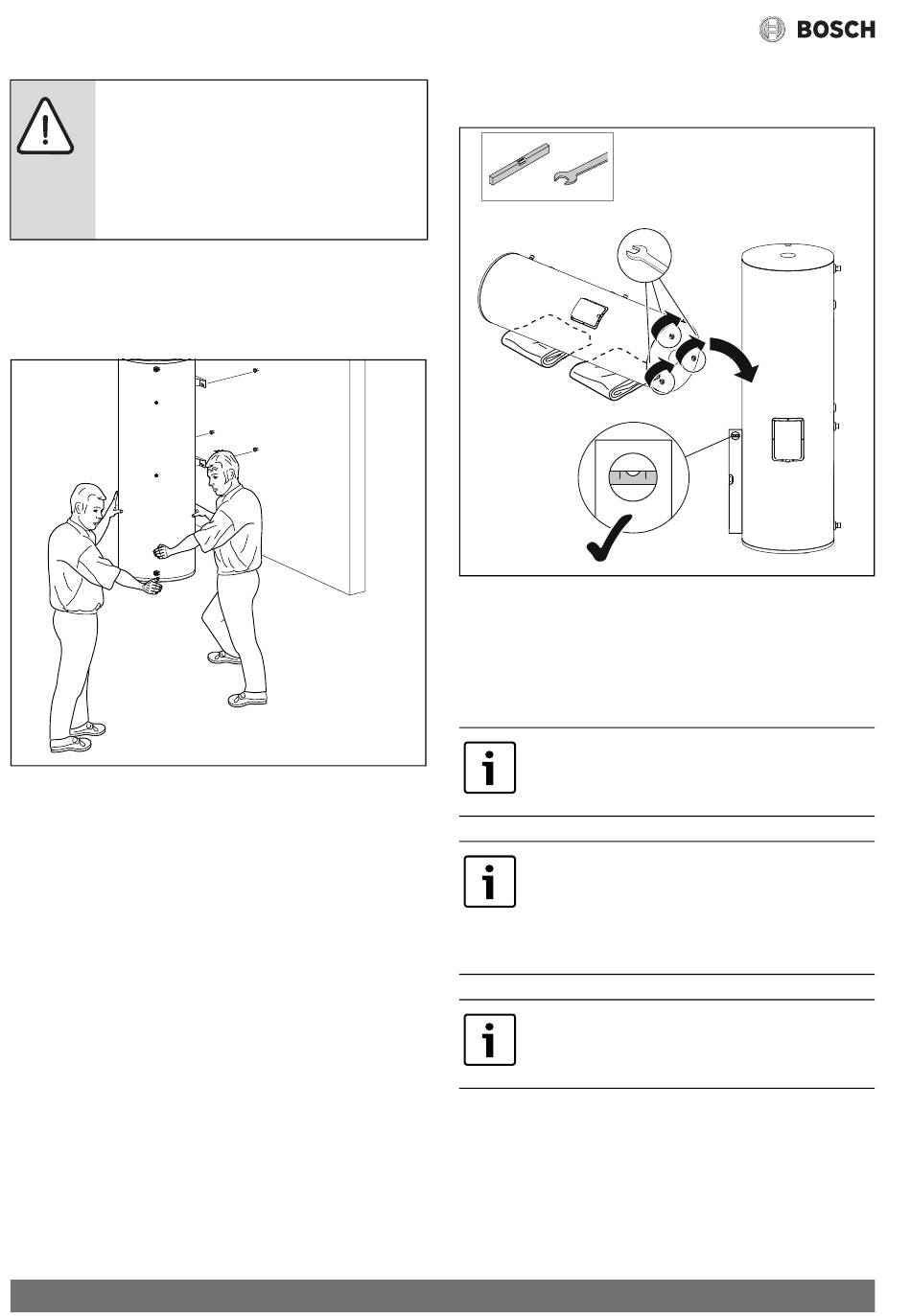

Afb. 16
Wandinstallatie
5.4.2 Vloeropstelling (300 l)
▶ Plaats de boiler op de opstellingslocatie en houd daarbij de
aanbevolen minimale afstanden aan, om de montage van
de hydraulica, het koelmiddelcircuit en het onderhoud te
waarborgen ( afb. 9).
22
6720818058-52.1V
▶ Met de verstelbare voeten de boiler nivelleren, om het ge-
wicht gelijkmatig te verdelen.
3.
Afb. 17
Nivelleren van de 300 l-boiler
5.5
Aansluiting van de buiteneenheid op de boiler
▶ De installatie van de koelmiddelleidingen tussen buiten-
eenheid en boiler vooraf plannen en de leidinglengte bij be-
nadering bepalen.
Het toestel wordt met twee al voorbereide
koperen leidingen met een lengte van onge-
veer 3 meter geleverd.
De leidingen voor het koelmiddel moeten
van naadloos getrokken koper zijn gemaakt,
geschikt zijn voor airconditioning en een dia-
meter van
3/8" en 1/4" hebben.
De koperen leidingen mogen geen gebreken,
tekenen van oxidatie of vervuiling aan de bin-
nenzijde vertonen.
Compress 3000 DWS – 6 720 821 014 (2017/10)
1.
2.
6720818058-49.1V
