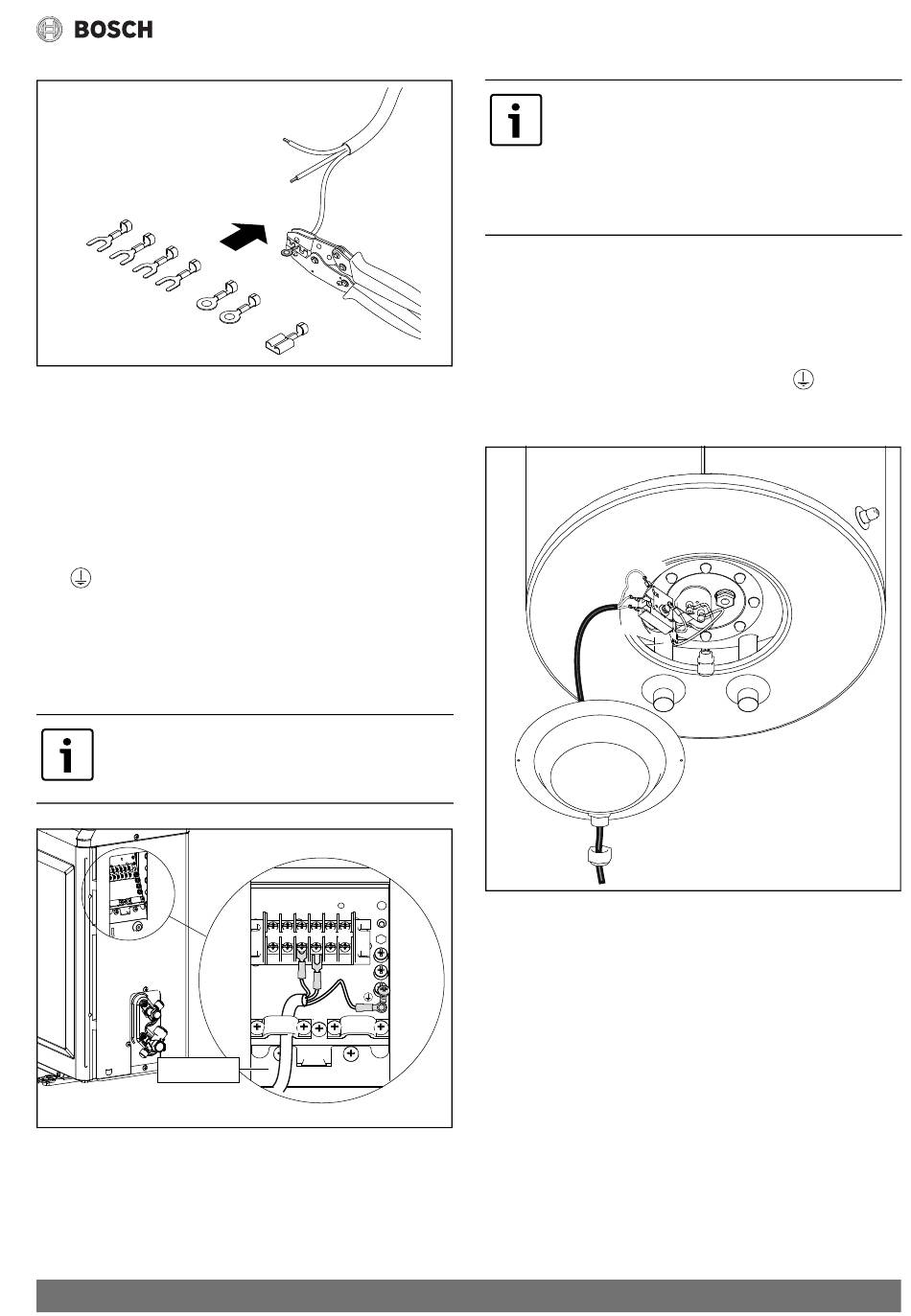

Afb. 32
Aansluitklemmen
Verbindingskabel tussen de buiteneenheid en de elektri-
sche bijverwarming van de boiler
▶ Fase en nulleider van de verbindingskabel tussen de bui-
tenunit en de elektrische bijverwarming van de boiler vast
op de met 1 en 2 gemarkeerde klemmen in de aansluitdoos
van de buitenunit aansluiten.
De randaarde van de kabel moet op een met het symbool
(
) gemarkeerde klem worden aangesloten en langer zijn
dan de fase en nulleider, om te waarborgen, dat deze bij het
trekken aan de kabel nooit voor de beide andere aders
wordt losgetrokken (afb. 33).
▶ De verbindingskabel buiteneenheid boiler in de kabeldoor-
voer aan de linkerkant van de aansluitdoos bevestigen.
De schroeven van de kabeldoorvoer nog niet
volledig aantrekken, voordat de netkabel is
geïnstalleerd.
3x1.5mm
Afb. 33
Aansluiting van de verbindingskabel op de buiten-
eenheid
▶ De kabel langs het eerder bepaalde traject installeren.
Compress 3000 DWS – 6 720 821 014 (2017/10)
6720817265-06.1V
L N 1 2 3 4
2
6720818058-19.1V
Buiten woonruimten wordt geadviseerd, dat
de elektrische kabels het verloop van de al
geïnstalleerde koelmiddelleidingen volgen,
om de benodigde aanbrenging van de UV-be-
schermings-
band te vergemakkelijken.
▶ De afdekking van de elektrische bijverwarming afnemen en
het andere uiteinde van de kabel door de kabeldoorvoer in
de afdekking leiden (afb. 35).
▶ Fase en nulleider vast op de vrije aansluitklemmen van de
veiligheidstemperatuurbegrenzer van de boiler aansluiten.
▶ De randaarde vast op de met het symbool (
de aansluitklem aansluiten en waarborgen, dat de randaar-
de langer is dan de fase en nulleider.
4.
3.
2.
1.
5.
Afb. 34
Aansluiting van de verbindingskabel op de 130-l /
190-l-boiler
Elektrische aansluiting
) gemarkeer-
6720818058-54.1V
