Leveringsomvang
2
Leveringsomvang
14
2x
2x

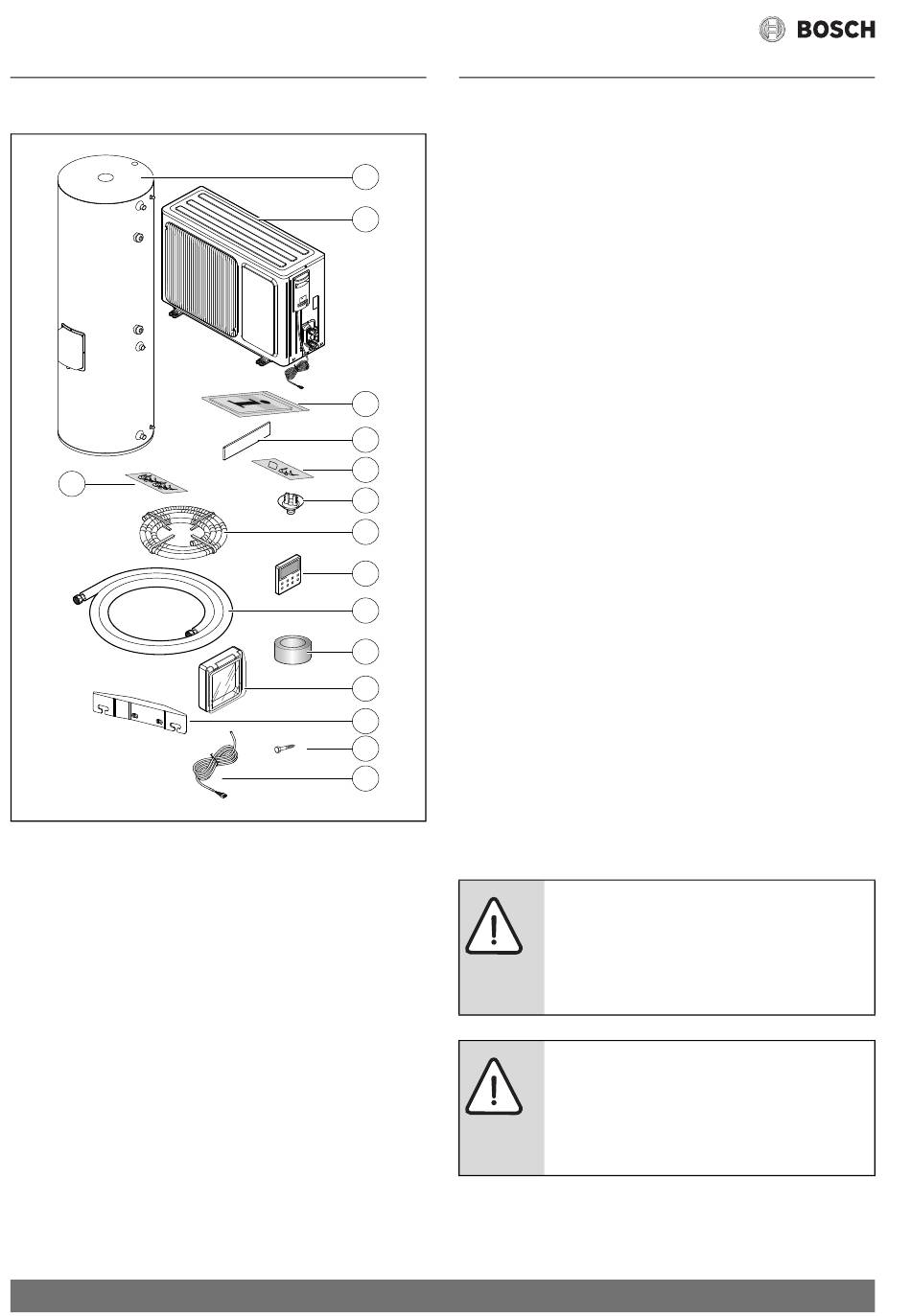

Afb. 1
[1] Boiler
[2] Warmtepomp-buiteneenheid
[3] Documentatie
[4] Montagebeugel voor de (190 l) boiler
[5] Etiket voor buiteneenheid
[6] Condensafvoer
[7] Condensaatleiding
[8] Bedieningseenheid met communicatiekabel
[9] 2 koperen buizen met warmte-isolatie voor het koelmid-
del (3/8" en 1/4")
[10] Bandrollen voor de UV-bescherming
[11] Beschermende behuizing voor de bedieningseenheid
[12] Steunen (1x130 l / 2x 190 l)
[13] Schroeven voor de bevestiging van de houders op de
boiler (2x 130 l / 4x 190 I)
[14] Typeplaat van de installatie
[15] TOP en BOTTOM sensorkabels
8
1
2
3
4
5
6
7
8
9
2x
10
11
12
13
15
6720818058-01.3V
3
Gegevens over de installatie
De installatie bestaat uit een buiteneenheid en een boiler.
De buiteneenheid is een warmtepomp, die de energie van de
omgevingslucht gebruikt voor het opwarmen van het water in
de boiler.
De buiteneenheid is via koperen buizen verbonden met de boi-
ler. Hierin circuleert het koelmiddel, dat de energie van de bui-
teneenheid naar het water van de boiler transporteert.
3.1
Gebruik volgens de voorschriften
De installatie mag uitsluitend worden gebruikt voor de warm-
watervoorziening.
Ander gebruik is niet conform de bedoeling. Daaruit resulteren-
de schade valt niet onder de fabrieksgarantie.
De installatie is niet geschikt voor bedrijfsmatige of industriële
toepassingen. Het is alleen bedoeld voor huiselijk gebruik.
3.2
Visuele controle
Op het tijdstip van levering van de goederen door de expedi-
teur:
▶ Door vergelijking van de informatie op het etiket met de
specificaties in het transportdocument controleren, of de
geleverde goederen overeenkomen met de specificaties in
het transportdocument.
▶ Controleer de verpakking en de toestellen op beschadigin-
gen.
3.3
Afvoeren van de verpakking
▶ Buiteneenheid en boiler gebruikmakend van geschikte be-
schermende uitrusting uit de verpakking nemen.
▶ De geldende voorschriften betreffende het afvoeren van de
verpakking door gespecialiseerde inzamel- en recyclingor-
ganisaties aanhouden.
OPMERKING: Gevaar voor materiële scha-
de!
▶ Met voorzichtigheid behandelen, om de
boiler of de buiteneenheid niet te be-
schadigen.
VOORZICHTIG: Verwondingsgevaar!
▶ Geen verpakkingsdelen op de vloer of
binnen het bereik van kinderen laten lig-
gen, omdat deze een potentiële bron
van gevaar zijn.
