3
Description
3.1

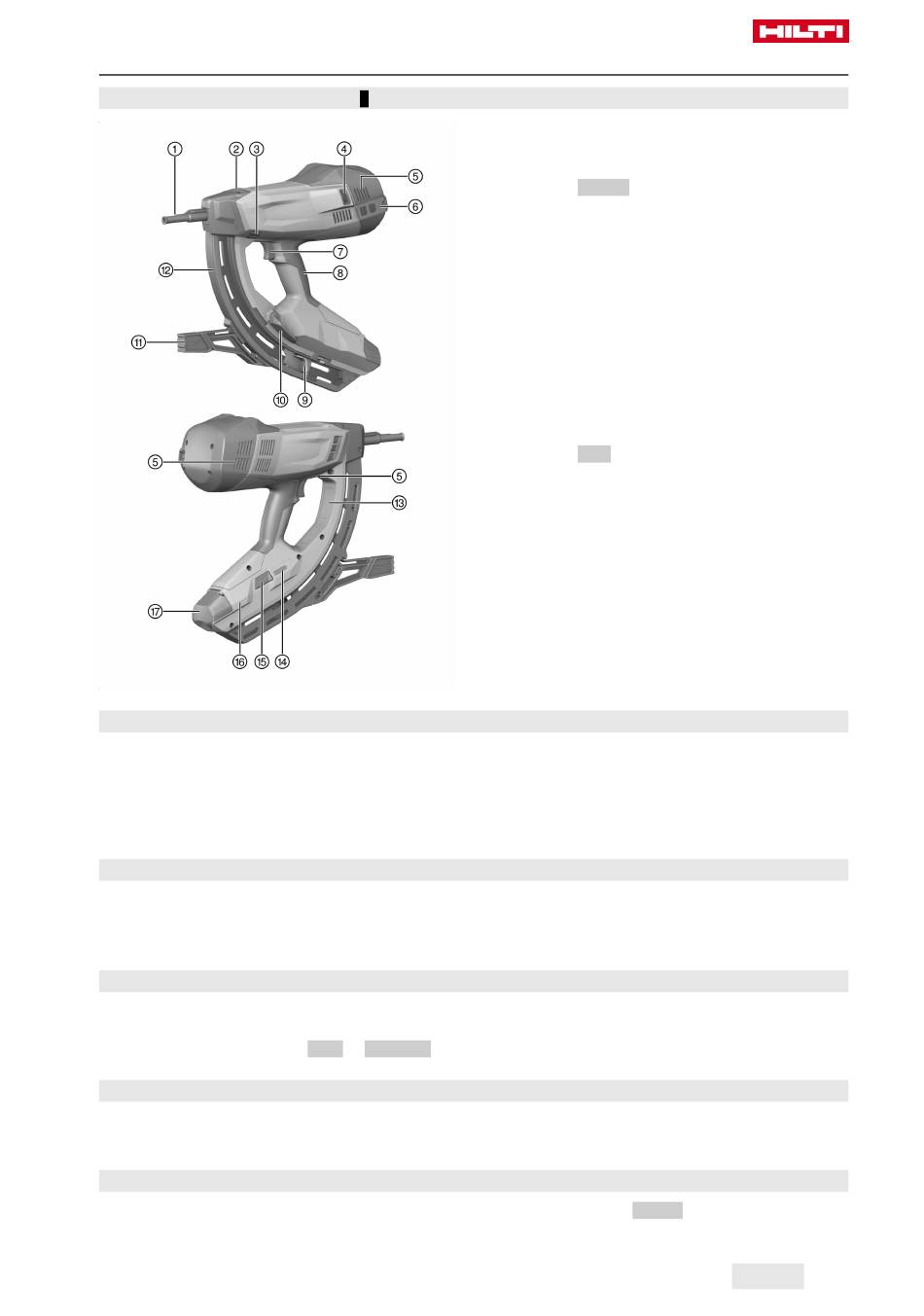

Vue d'ensemble du produit
3.2
Utilisation conforme à l'usage prévu
Le produit décrit est un cloueur à gaz ("cloueur"). Il sert à planter des éléments de fixation appropriés dans
le béton, l'acier, la brique silico-calcaire, des éléments de maçonnerie en béton, la maçonnerie crépie ainsi
que dans d'autres matériaux récepteurs destinés à un montage direct.
Le cloueur ne doit être utilisé qu'en le tenant à la main ou installé au bout d'un prolongateur ou tube porte-
pièce (accessoire).
3.3
Équipement livré
Cloueur à gaz avec canon, coffret, mode d'emploi.
D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en
ligne sous : www.hilti.group
3.4
Canons
Le canon maintient le goujon resp. guide le clou et oriente l'élément de fixation lors de l'implantation à l'endroit
voulu dans le matériau support. Des canons spécifiques aux applications (IF ou ME) sont respectivement
disponibles pour les cloueurs GX 3 et GX 3-ME (voir la désignation exacte sur la plaque signalétique).
3.5
Éléments de fixation
Deux types d'éléments de fixation peuvent être utilisés avec le cloueur : des clous et des goujons. Des
fixations complémentaires pour la mise en place sur le canon sont disponibles pour les diverses applications.
3.6
Curseur de réglage de la profondeur d'implantation et déverrouillage du canon
Le curseur permet de réduire la profondeur d'implantation. Dans la position EJECT, il déverrouille le canon
pour le retrait.
*2126638*
1
@
;
=
%
&
(
)
+
§
/
:
∙
$
£
|
¡
Q
2126638
Canon
Curseur de réglage de la profondeur d'im-
plantation et déverrouillage du canon
Touche RESET
Soupape d'admission et d'échappement
Ouïes d'aération
Patte d'accrochage à la ceinture
Détente
Poignée
Poussoir à clous
Verrouillage du chargeur
Pied d'appui
Chargeur
Plaque signalétique
Affichage de la cartouche de gaz
Touche GAS
Compartiment de la cartouche de gaz
Couvercle du compartiment à cartouche
