3
Beschreibung
3.1

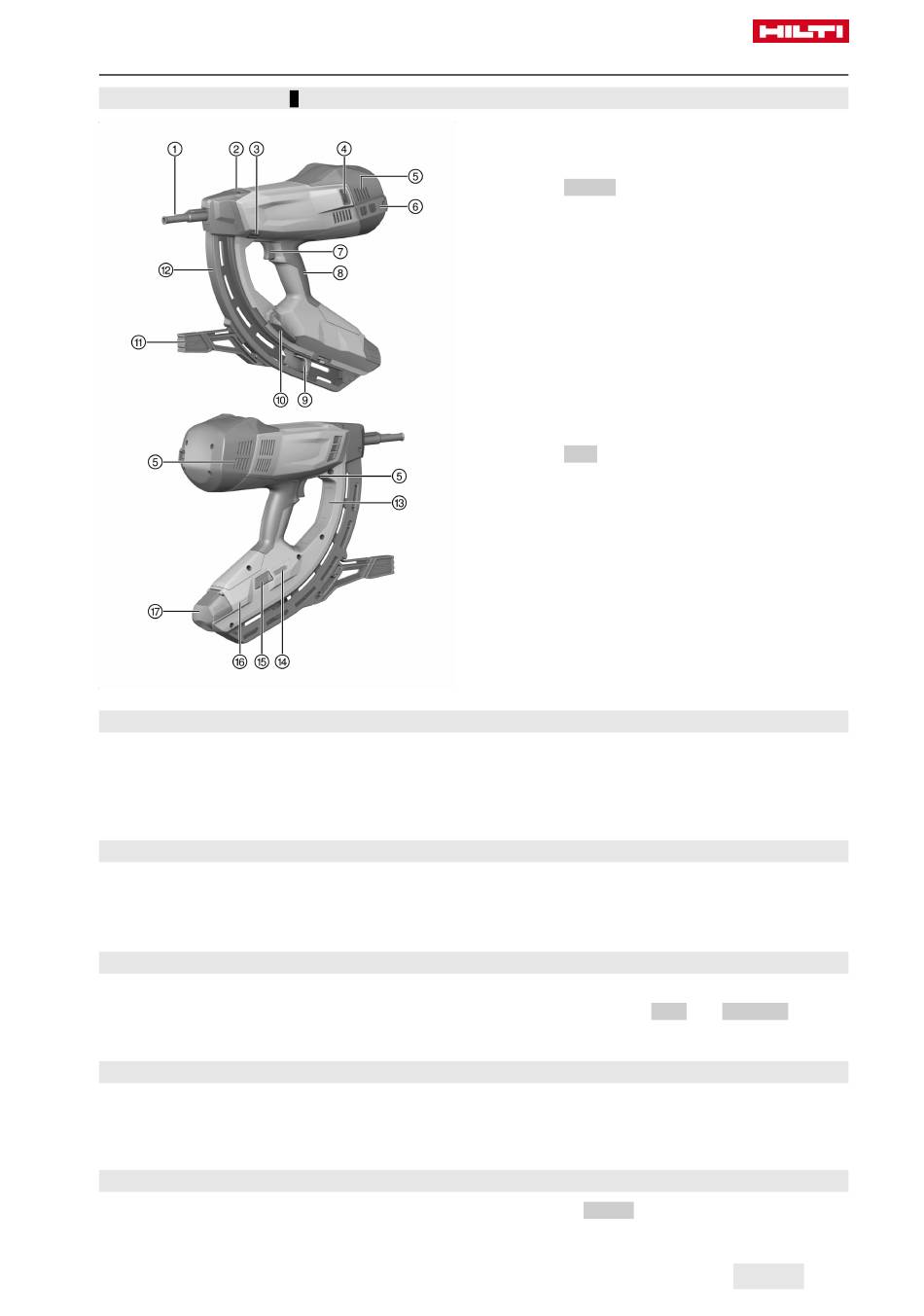

Produktübersicht
3.2
Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein gasbetriebenes Setzgerät ("Setzgerät").
geeigneten Befestigungselementen in Beton, Stahl, Kalksandstein, Betonmauerwerk, verputztes Mauerwerk
und andere für die Direktmontage geeignete Untergründe bestimmt.
Das Setzgerät darf nur handgeführt oder mit Stangengerät (Zubehör) eingesetzt werden.
3.3
Lieferumfang
Gasbetriebenes Setzgerät mit Bolzenführung, Koffer, Bedienungsanleitung.
Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter:
www.hilti.group
3.4
Bolzenführungen
Die Bolzenführung hält den Bolzen bzw.
Setzvorgang an der gewünschten Stelle in den Untergrund. Für die Setzgeräte GX 3 und GX 3-ME (genaue
Bezeichnung siehe Typenschild) sind jeweils anwendungsspezifische Bolzenführungen (IF oder ME) erhältlich.
3.5
Befestigungselemente
Zwei Arten von Befestigungselementen können mit dem Setzgerät verarbeitet werden: Nägel und Bolzen.
Zusätzliche Befestiger zum Aufstecken auf die Bolzenführung sind für unterschiedliche Anwendungen
erhältlich.
3.6
Schieber für Setztiefeneinstellung und Entriegelung der Bolzenführung
Der Schieber ermöglicht die Reduzierung der Setztiefe. In der Stellung EJECT entriegelt er die Bolzenführung
zur Entnahme.
*2126638*
1
führt den Nagel und lenkt das Befestigungselement beim
2126638
Bolzenführung
@
Schieber für Setztiefeneinstellung und Entrie-
;
gelung der Bolzenführung
Taste RESET
=
Ein-/Auslassventil
%
Lüftungsschlitze
&
Gürtelhaken
(
Abzug
)
Handgriff
+
Nagelschieber
§
Magazinverriegelung
/
Stützfuß
:
Magazin
∙
Typenschild
$
Gasdosenanzeige
£
Taste GAS
|
Gasdosenfach
¡
Gasdosenfachdeckel
Q
Es ist für das Setzen von
