2
1

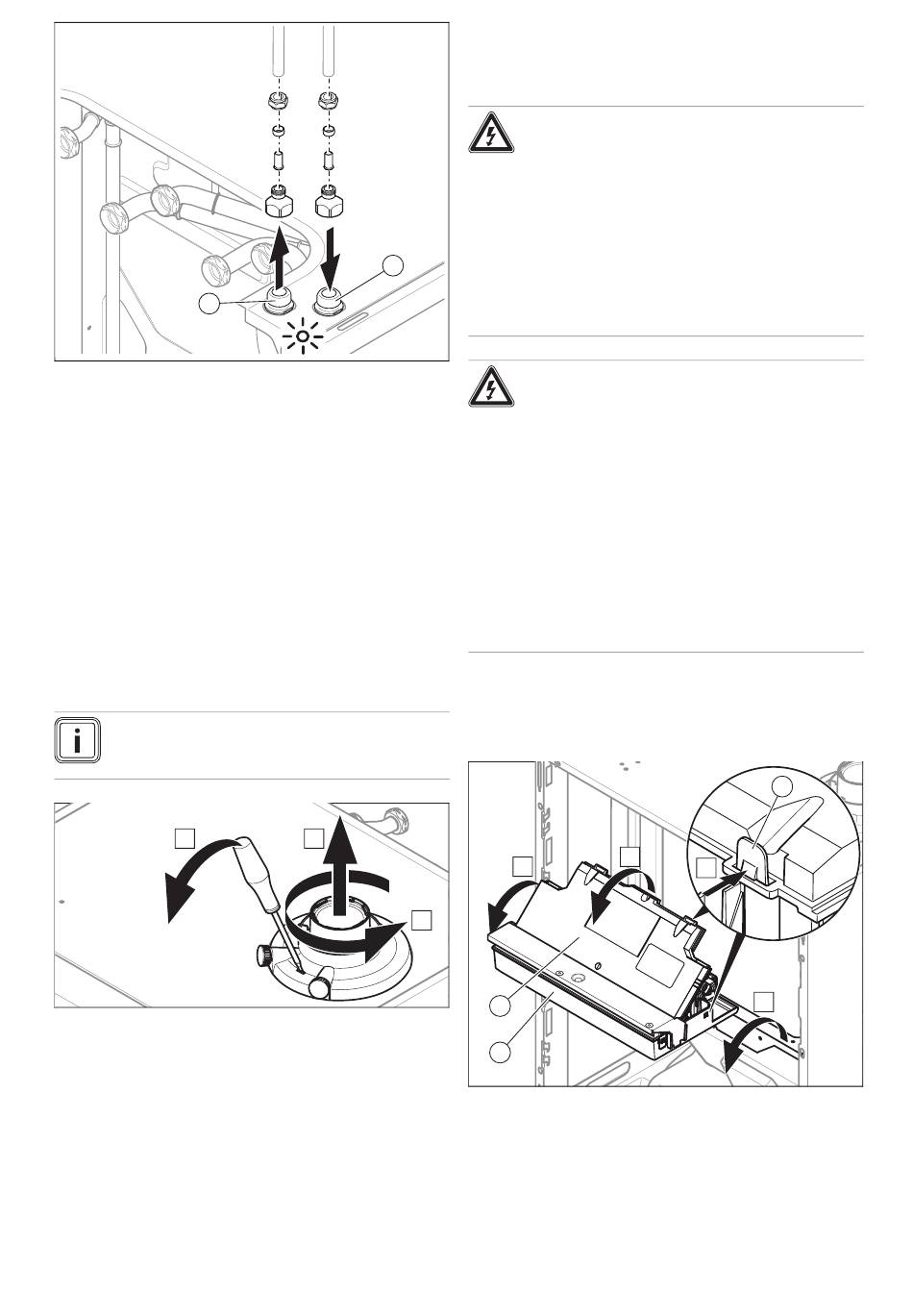

Zonneretouraansluiting
(van de collector), G 3/4
1.
Raadpleeg voor het hydraulisch aansluiten de installa-
tiehandleidingen van het zonnesysteem.
2.
Verbind de meegeleverde zonneaansluitingen aan de
zonnebuis 2 op positie 1.
3.
Sluit de aanvoer- en retourbuizen van het zonnecircuit
aan de CV-ketel aan.
5.6
VLT/VGA-systeem
5.6.1
VLT/VGA monteren
▶
Monteer de VLT/VGA zoals in de aparte montagehandlei-
ding voor de VLT/VGA beschreven.
5.6.2
Aansluitstuk voor VLT/VGA vervangen
Aanwijzing
Standaard zijn de producten met een aansluitstuk
Ø 60/100 mm uitgerust.
A
1.
Steek een schroevendraaier in de gleuf tussen de
meetaansluitingen.
2.
Oefen voorzichtig druk op de schroevendraaier uit (A).
3.
Draai het verbindingsstuk tot aan de aanslag tegen de
klok in (B) en trek het naar boven toe af (C).
4.
Plaats het nieuwe aansluitstuk. Let hierbij op de gren-
delnokken.
5.
Draai het aansluitstuk met de klok mee tot het vastklikt.
16
1
2
Zonneaanvoeraanslui-
ting (naar de collector),
G 3/4
C
B
5.7
Elektrische installatie
De elektrische installatie mag alleen door een elektromon-
teur worden uitgevoerd.
Gevaar!
Levensgevaar door elektrische schok!
Het aanraken van spanningvoerende aan-
sluitingen kan ernstig lichamelijk letsel ver-
oorzaken. Omdat aan de netaansluitklemmen
L en N ook bij ingeschakelde aan-/uitknop
permanent spanning voorhanden is:
▶
Schakel de stroomtoevoer uit.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
Gevaar!
Levensgevaar door elektrische schok bij
ondeskundige elektrische aansluiting!
Een ondeskundige elektrische installatie
kan het veilige gebruik van het product be-
ïnvloeden en tot lichamelijk letsel en materi-
ële schade leiden.
▶
Voer de elektrische installatie alleen uit
als u een opgeleide installateur bent en
voor dit werk gekwalificeerd bent.
▶
Houd u hierbij aan alle desbetreffende
wetten, normen en richtlijnen.
▶
Aard het product.
5.7.1
Schakelkast openen/sluiten
5.7.1.1 Schakelkast openen
1.
Demonteer de voormantel. (→ Pagina 12)
C
A
2
1
2.
Klap de schakelkast (1) naar voren.
3.
Maak de vier clips (3) links en rechts uit de houder los.
4.
Klap het deksel (2) omhoog.
Installatie- en onderhoudshandleiding 0020181579_06
3
B
A
