4.3

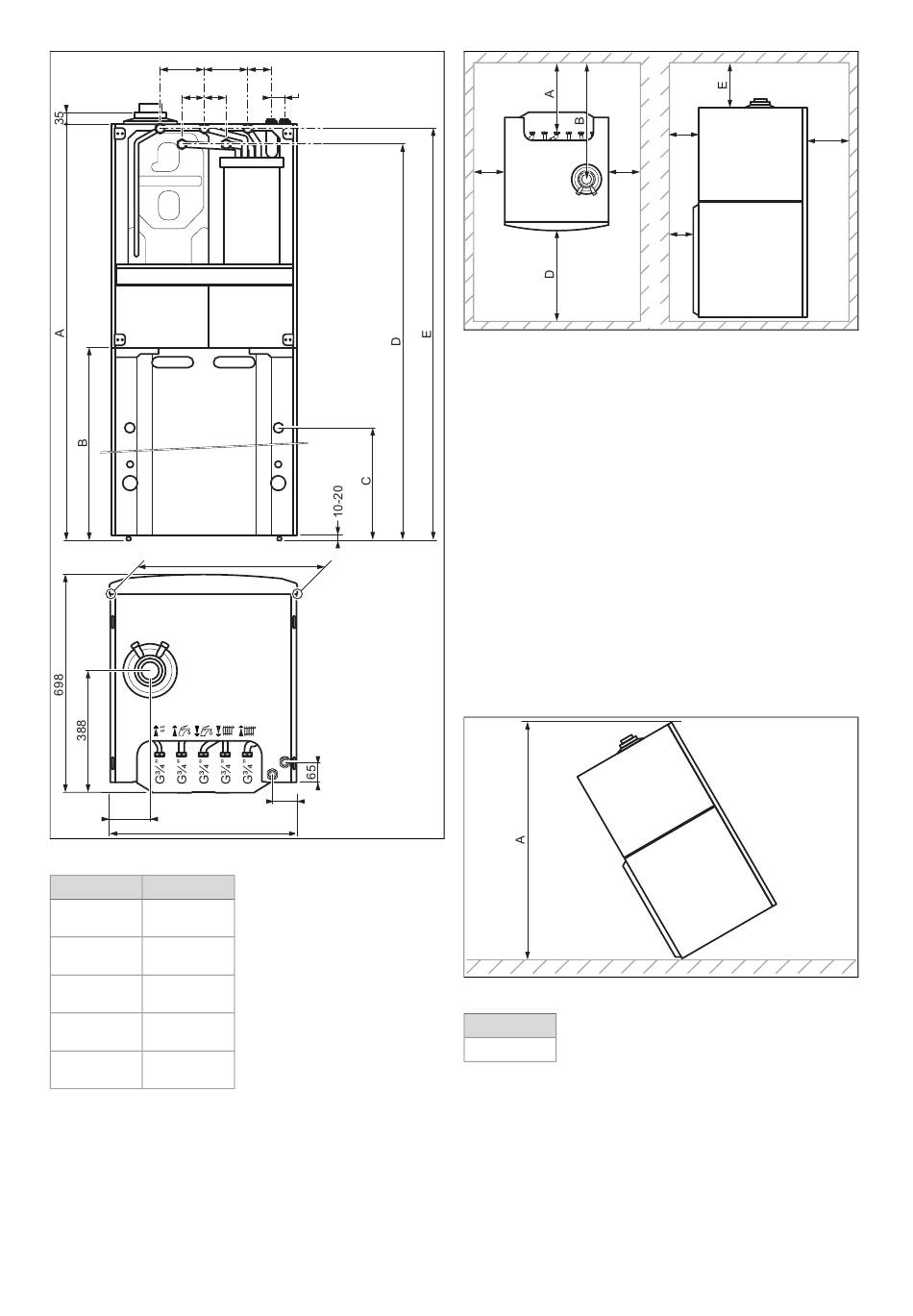

Afmetingen van het toestel
140
140
70 70
599
126
595
Afmetingen van het toestel
190L
Afmeting
1.880 mm
(A)
Afmeting
1.182 mm
(B)
Afmeting
1.010 mm
(C)
Afmeting
1.816 mm
(D)
Afmeting
1.866 mm
(E)
0020181579_06 Installatie- en onderhoudshandleiding
85
40
80
4.4
Minimumafstanden
C
C
A
160 mm
B
425 mm
C
300 mm aan de ene
zijde en 20 mm aan de
andere zijde
D
600 mm
ad C : houd aan één zijde een minimale afstand van 300 mm
aan, om onderhouds- en reparatiewerkzaamheden mogelijk
te maken. Aan de andere zijde kan de minimale afstand tus-
sen product en wand tot 20 mm worden gereduceerd.
4.5
Afstanden tot brandbare componenten
Een afstand van het product tot componenten van brandbare
onderdelen, die groter is dan de (→ Pagina 9) minimumaf-
standen, is niet vereist.
4.6
Afmetingen van het toestel voor het
transport
Afmetingen van het toestel voor het transport
190L
1.985 mm
G
D
F
E
165 mm (VLT/VGA Ø
60/100 mm)
275 mm (VLT/VGA Ø
80/125 mm)
F
40 mm
G
70 mm
9
