Op het display verschijnt de actuele branderwachttijd.
Bevestig het terugzetten van de branderwachttijd met
(Select).

Mogelijkheid 2

Druk op de ontstoringstoets.
8.7

Onderhoudsinterval instellen

Als u het onderhoudsinterval instelt, dan verschijnt na een
instelbaar aantal branderbedrijfsuren de melding op het
display dat het product onderhouden moet worden, samen
met het onderhoudssymbool
thermostaten toont de informatie Onderhoud MAIN.
Stel de bedrijfsuren tot aan het volgende onderhoud via
de diagnosecode D.084 in. Richtwaarden vindt u in de
volgende tabel.
Aantal uren dat de
brander in werking is
Warmte-
Aantal
geweest tot de volgende
vraag
personen
inspectie/onderhoudsbeurt
(afhankelijk van het
installatietype)
1 ‑ 2
1.050 h
5,0 kW
2 ‑ 3
1.150 h
1 ‑ 2
1.500 h
10,0 kW
2 ‑ 3
1.600 h
2 ‑ 3
1.800 h
15,0 kW
3 ‑ 4
1.900 h
3 ‑ 4
2.600 h
20,0 kW
4 ‑ 5
2.700 h
3 ‑ 4
2.800 h
25,0 kW
4 ‑ 6
2.900 h
3 ‑ 4
3.000 h
> 27,0 kW
4 ‑ 6
3.000 h
De opgegeven waarden komen overeen met een gemid-
delde gebruikstijd van één jaar.
Als u geen getalwaarde, maar het symbool "–‟ instelt, dan is
de functie Onderhoudsindicatie niet actief.
Aanwijzing
Na het verstrijken van de ingestelde bedrijfsuren
moet u het onderhoudsinterval opnieuw instellen.
8.8

Pompvermogen instellen

Het product is met een toerentalgeregelde hoogefficiënte
pomp uitgerust die zich automatisch aan de hydraulische
omstandigheden van de CV-installatie aanpast.
Als het nodig is, dan kunt u het pompvermogen handmatig
in vijf standen op het maximaal mogelijke vermogen vast
instellen. De toerentalregeling schakelt u hiermee uit.
Om het pompvermogen aan te passen, wijzigt u D.014 in
de gewenste waarde.
28
. Het display van eBUS-
8.8.1

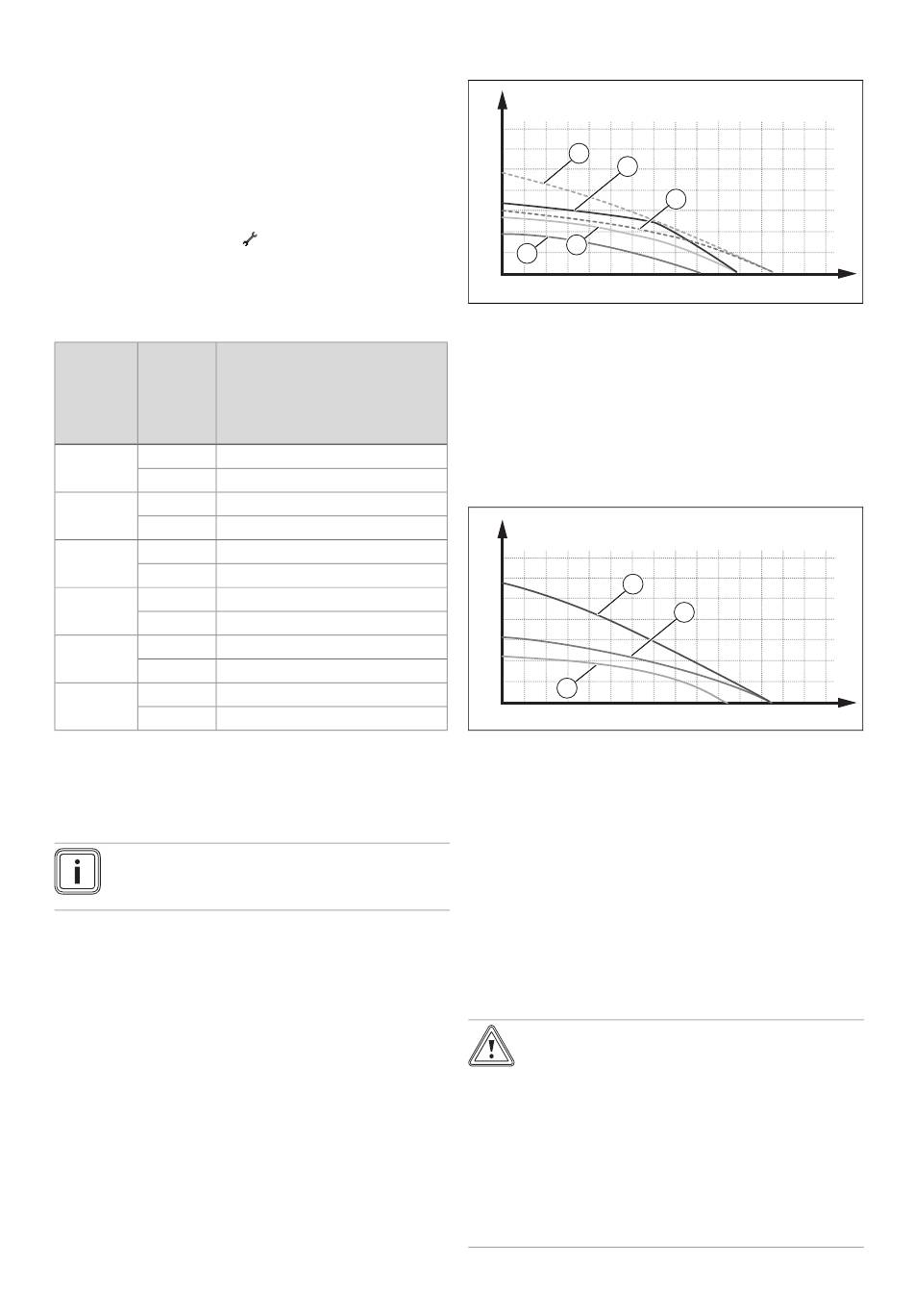

Restopvoerhoogte, pomp

8.8.1.1 Karakteristiek van de pomp voor 20 kW

B
70
60
1
2
50
40
30
20
4
10
5
0
500
1
Bypass gesloten
/ Vmax / code d14=8
(Boost)
2
Bypass gesloten
/ Vmax / code d14=0
3
Bypass in fabrieksin-
stelling / Vmax / code
d14=8 (Boost)

8.8.1.2 Pompkarakteristiek voor 30 kW

B
70
60
1
50
40
30
20
10
2
0
500
1
Bypass gesloten
/ Vmax / code d14=0
2
Bypass open / Vmin /
code d14=0
8.8.2

Bypass instellen

De druk kan binnen een bereik tussen 17 kPa (0,17 bar)
en 35 kPa (0,35 bar) worden ingesteld. De vooringestelde
waarde ligt bij ca. 30 kPa (0,30 bar) (middenstand).
Met elke slag van de stelschroef verandert de druk met ca.
1 kPa (0,01 bar). Door naar rechts te draaien, stijgt de druk
en door naar links te draaien, daalt deze.
Opgelet!
Gevaar van materiële schade door ver-
keerde instelling van de hoogefficiënte
pomp
Als de druk op de overstroomklep verhoogd
wordt (naar rechts draaien), dan kan het bij
een ingesteld pompvermogen van minder
dan 100 % tot een foute werking komen.
Zet in dit geval het pompvermogen via de
diagnosecode D.014 op 5 (100 %).
Installatie- en onderhoudshandleiding 0020181579_06
3
1000
1500 A
4
Bypass in fabrieksin-
stelling / Vmax / code
d14=0
5
Bypass open / Vmin /
code d14=0
A
Doorstroming in het
circuit (l/h)
B
Beschikbare druk (kPa)
3
1500 A
1000
3
Fabrieksinstelling
/ Vmax / code d14=0
A
Doorstroming in het
circuit (l/h)
B
Beschikbare druk (kPa)
