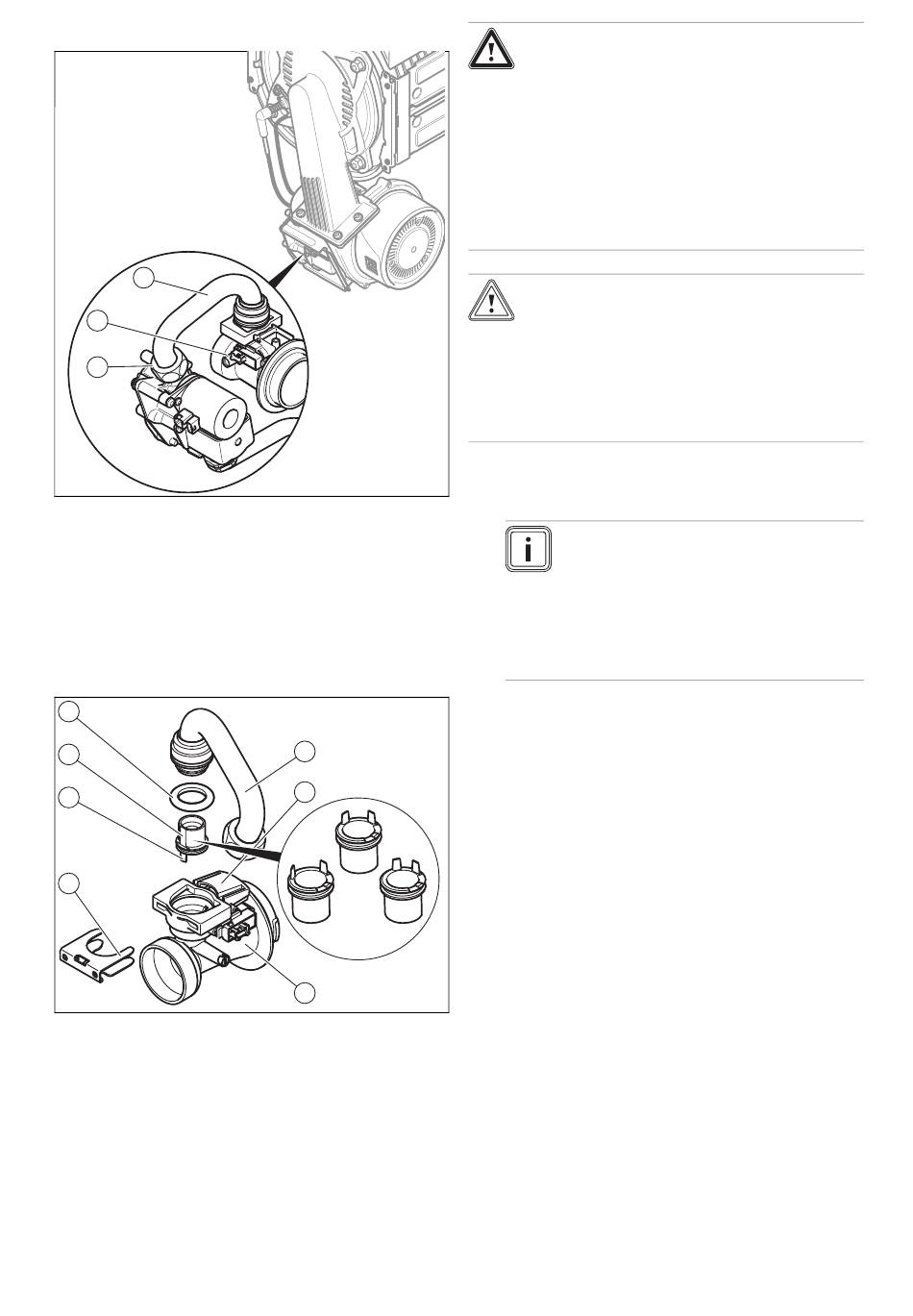

10.10.4 Venturi vervangen
1
2
3
1.
Haal de luchtaanzuigbuis eraf.
2.
Trek de stekker op de sensor van de venturisproeier
(2) los, door op de borglip te drukken.
3.
Maak de wartelmoer (3) van de gasleiding (1) op het
gasblok los.
4.
Verwijder de venturisproeier met de gasleiding van
de ventilator, door de bajonetsluiting van de venturis-
proeier tot aan de aanslag linksom te draaien en ver-
volgens de venturisproeier uit de ventilator te trekken.
7
6
5
4
5.
Demonteer de gasverbindingsbuis (1) van de venturi
(3) door de klem (4) af te trekken en de gasverbin-
dingsbuis er verticaal uit te trekken. Voer de afdich-
ting (7) af.
6.
Trek de branderinspuiter (6) er recht uit en bewaar
deze voor hergebruik.
7.
Controleer of de venturi aan gasinlaatzijde vrij is van
resten.
38
8.
9.
1
10.
2
10.10.5 Warmtewisselaar vervangen
1.
2.
3.
3
Gevaar!
Vergiftigingsgevaar door verhoogde CO-
waarden!
Een verkeerde gasmondstukgrootte kan tot
verhoogde CO-waarden leiden.
▶
Let er bij het vervangen van de venturi
op dat u het juiste gasmondstuk gebruikt
(gekleurde markering en positie van de
pennen aan de onderkant van het gas-
mondstuk).
Opgelet!
Kans op materiële schade aan het pro-
duct!
Smeermiddelen kunnen functierelevante
kanalen in de venturi verstoppen.
▶
Gebruik geen smeermiddelen bij de mon-
tage van het gasmondstuk.
Plaats een bij de gassoort passende sproeier in het
nieuwe venturi-element (geel: E-gas).
Aanwijzing
Controleer of de kleur van de sproeier wer-
kelijk overeenkomt met de kleur van de co-
deerweerstand van de printplaat.
Let op de inbouwrichting van de sproeier.
Gebruik hiervoor de markeringen boven op
het venturi-element en de positioneerpen (5)
onder op de sproeier.
Bouw de componenten in omgekeerde volgorde op-
nieuw in. Gebruik daarbij nieuwe afdichtingen.
Voer na de montage van de nieuwe venturisproeier
een controle van de gassoort en een CO₂-meting
(→ Pagina 26) uit.
Maak het product leeg
Demonteer de compacte thermomodule.
(→ Pagina 31)
Trek de condensafvoerslang van de warmtewisselaar
af.
Installatie- en onderhoudshandleiding 0020181579_06
