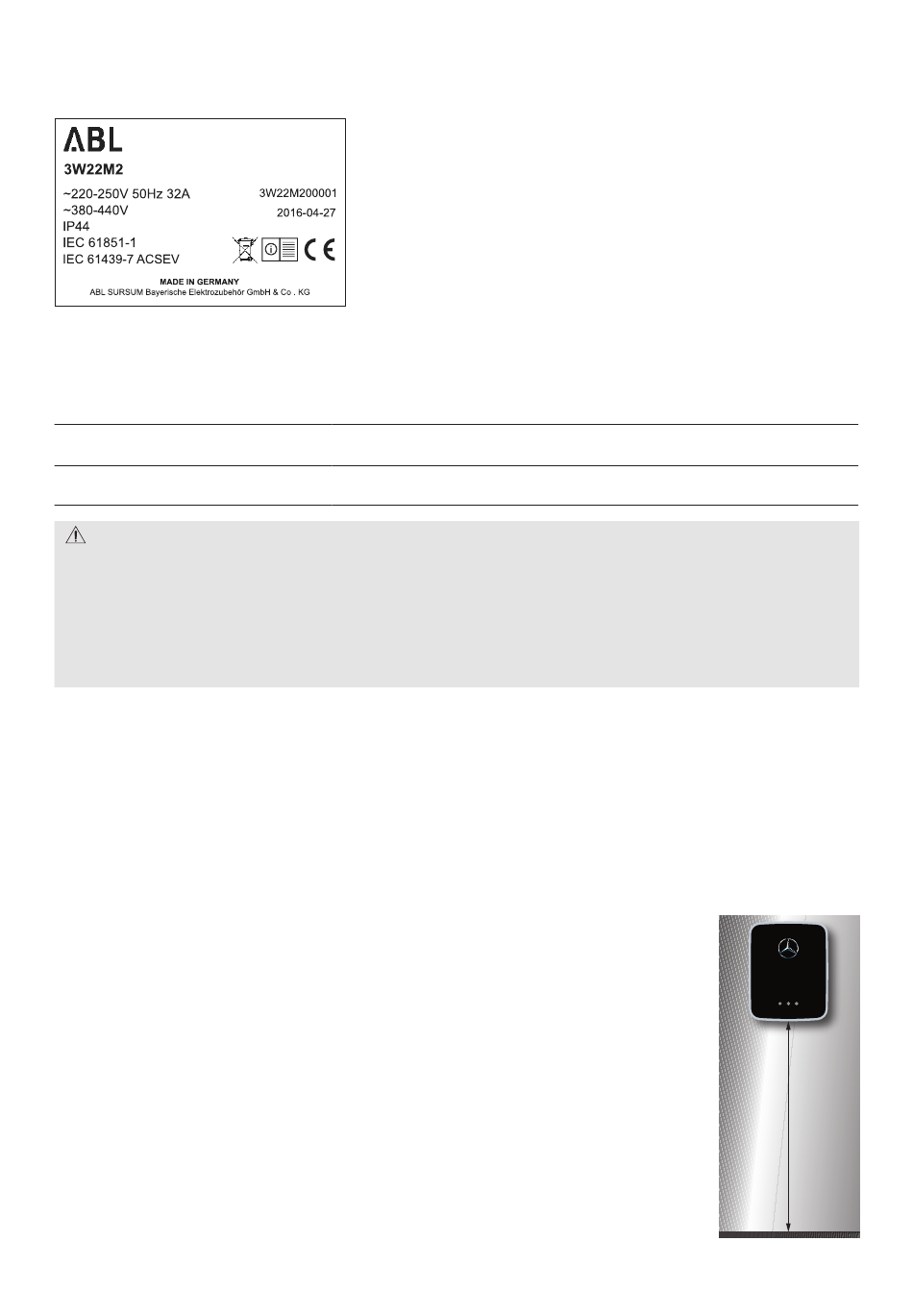

Wanneer u de behuizinsdeur voor de installatie opent, bevindt zich in het onderste deel van de erachter liggende elektroni-
caafdekking een ander typeplaatje dat het ABL productnummer alternatief opvoert.
3W22M200001
In deze handleiding zullen de volgende laadstations worden beschreven:
Mercedes-Benz
Product nummer
onderdeelnummer
ABL
A0009060407
3W11M1
A0009060507
3W22M2
OPGEPAST!
De in deze handleiding genoemde informatie en technische specificaties hebben uitsluitend betrekking tot de in deze
handleiding genoemde varianten en mogen niet worden overgedragen aan andere wallbox modellen: Deze varianten wor-
den eventueel geleverd met specifieke aanleidingen.
Als uw variant van de wallbox niet in deze handleiding is beschreven, neem a.u.b. contact op met de plaatselijke tech-
nische dienst van Mercedes-Benz: Installeer de wallbox in geen enkel geval, anders kan dat tot schade aan de wallbox,
persoonlijk letsel en/of de dood leiden.
Algemene eisen aan de montageplaats
De Mercedes-Benz wallbox is een elektrotechnische apparatuur en is daarom onderworpen aan bepaalde eisen voor installa-
tie in binnen- en buiten terreinen. Bij de keuze van de montageplaats moet u rekening houden met de volgende punten:
Neem in aanmerking alle plaatselijke voorschriften voor elektrische installaties, brandpreventie en voor het voorkomen van
•
ongevallen.
De wallbox moet vrij toegankelijk zijn voor de personen die bevoegd zijn hem te installeren.
•
Daarnaast wordt een stelplaats voor de wallbox gepland, zodat het voertuig met de geïntegreerde
•
of een externe laadkabel te allen tijde is gemakkelijk te bereiken.
Als montagehoogte is een afstand van 120 tot 140 cm van de vloer tot aan onderrand van de
•
behuizing aanbevolen: Deze aanbeveling kan omhoog of omlaag worden gewijzigd, afhankelijk van
de lokale omstandigheden. Bij de montagepositie moet voor voldoende luchtcirculatie worden
gezorgd, zodat de wallbox tijdens het laadbedrijf wordt gekoeld: Neem altijd de toegelaten bedrijf-
stemperaturen in acht (zie "Technische gegevens" op pagina 21).
Het montageoppervlak moet een vlakke grond hebben die voldoende sterkte biedt voor de monta-
•
ge van de wallbox.
De vereiste montagevlak voor de Mercedes-Benz wallbox is ten minste 512 x 429 mm (H x W). De
•
montageplaat van de wallbox moet met zijn gehele oppervlak op het montagevlak rusten.
Voor veilige werking van de wallbox moeten ommezijde minimumafstanden van 50 cm rond de
•
behuizing worden gehandhaafd.
6
Zorg a.u.b. in ieder geval vóór de installatie op basis van het smart on-
derdeelnummer of het ABL productnummer ervoor dat deze variant van
de wallbox ook in dit document is beschreven. Een overzicht van de in
dit document beschreven wallbox-varianten en de classificatie tussen het
Mercedes-Benz onderdeelnummer en het ABL product nummer vindt u in de
onderstaande tabel.
Netaansluiting
Variant
Permanent aangesloten laadkabel volgens IEC 62196-2 type 2, ca. 6 m;
230 / 400 V 50 Hz 16 A
laadvermogen 11 kW
Geïntegreerde laadstopcontact volgens IEC 62196-2 type 2 voor optioneel
230 / 400 V 50 Hz 32 A
verkrijgbare modus-3-laadkabel; laadvermogen 22 kW
120 -
140 cm
