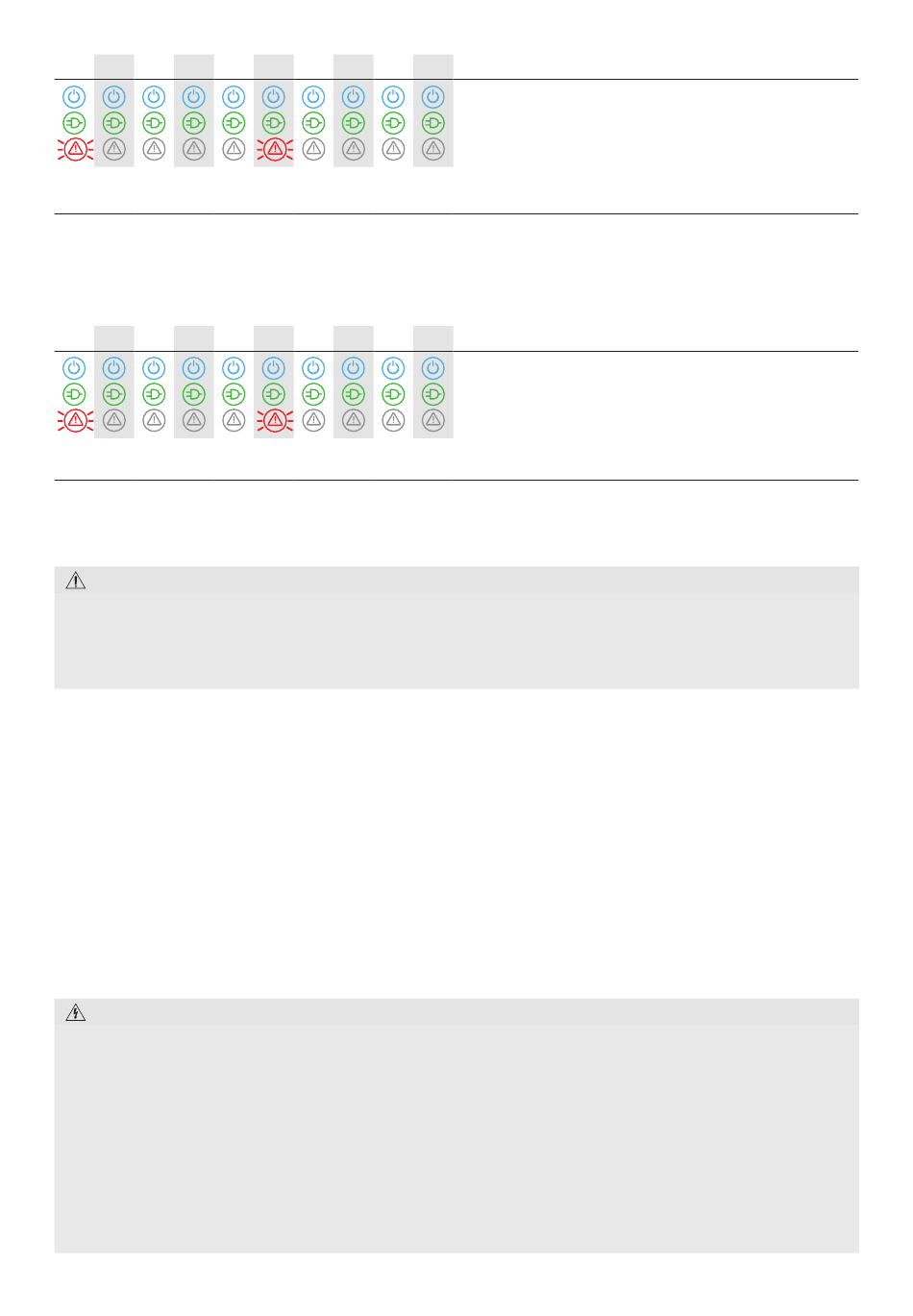

200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms
De blauwe en groene LED's branden permanent, de rode
LED knippert tweemaal.
Oplossing: Een opladen is nog steeds mogelijk, maar het laadvermogen word verminderd. Als de fout herhaaldelijk of perma-
nent optreedt, leg de wallbox stil (zie "Stilzetten en herhaaldelijke ingebruikname van het product" op pagina 20) en neem
contact op met de lokale technische dienst van Mercedes-Benz.
200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms 200 ms
De blauwe en groene LED's branden permanent, de rode
LED knippert tweemaal.
Oplossing: Een opladen is nog steeds mogelijk, maar het laadvermogen word verminderd. Als de fout herhaaldelijk of voort-
durend optreedt, moet voor betere koeling en/of arcering van de wallbox aan de installatieplaats worden gezorgd. Als de fout
blijft bestaan moet het voertuig worden gecontroleerd. Contacteer hiertoe een gekwalificeerde werkplaats
OPGEPAST!
Als de wallbox in de werking met het voertuig nog steeds resp. permanent foutmeldingen blijft aangeven, leg de wallbox
stil (zie "Stilzetten en herhaaldelijke ingebruikname van het product" op pagina 20) en neem contact op met de lokale
technische dienst van Mercedes-Benz.Mercedes-Benz. Eventueel is het nodig om een reparatie uit te voeren voordat het
laadproces weer mogelijk is.
Setup- en test-modus
De standaardinstelling voor de laadstroom van de Mercedes-Benz wallbox (16 A) kan door interne draaicodeschakelaars in het
setup-modus worden gewijzigd, als er een lagere of hogere laadstroom via de huisinstallatie beschikbaar is. Echter mag de op
het productetiket aangegeven ominale stroom in geen enkel geval worden overschreden.
Setup-Modus
Als instellingen door de draaicodeschakelaars uit te voeren, moet u de interne elektronicaafdekking van de wallbox verwijde-
ren: Deze werkwijze wordt beschreven in stappen 7 en 8 pagina 9 in paragraaf "Mechanische installatie van de montage-
plaat" beschreven.
GEVAAR!
Na het verwijderen van de electronicaafdekking binnenin de wallbox en op onderdelen die u kunt aanraken kunnen gevaar-
lijke elektrische spanningen liggen. Schakel IN IEDER GEVAL de MCB en RCCB voor de wallbox in huisinstallatie voordat u
met de installatie voortgaat.
Neem in ieder geval de 5 veiligheidsregels in acht!
1. Vrijschakelen
2. Beschermen tegen heraansluiting
3. Spanningsvrijheid vasstellen
4. Aarde en kortsluiting
5. Naburige delen, die onder spanning zijn, moeten worden afgedekt of afgeheind
Anders bestaat het risico van ernstig letsel als gevolg van een elektrische schok of zelfs de dood!
16
Beschrijving
Fout F16: De gegevensoverdracht naar de geïntegreerde
stroombewaking wordt verstoord. De maximale laadstroom
wordt tijdens de verstoring tot 10A geminderd.
Beschrijving
Fout F17: De temperatuurbewaking heeft een temperatuur
van ongeveer 80°C in het inwendige van de behuizing gede-
tecteerd. De maximale laadstroom wordt tot 6 A geminderd.
