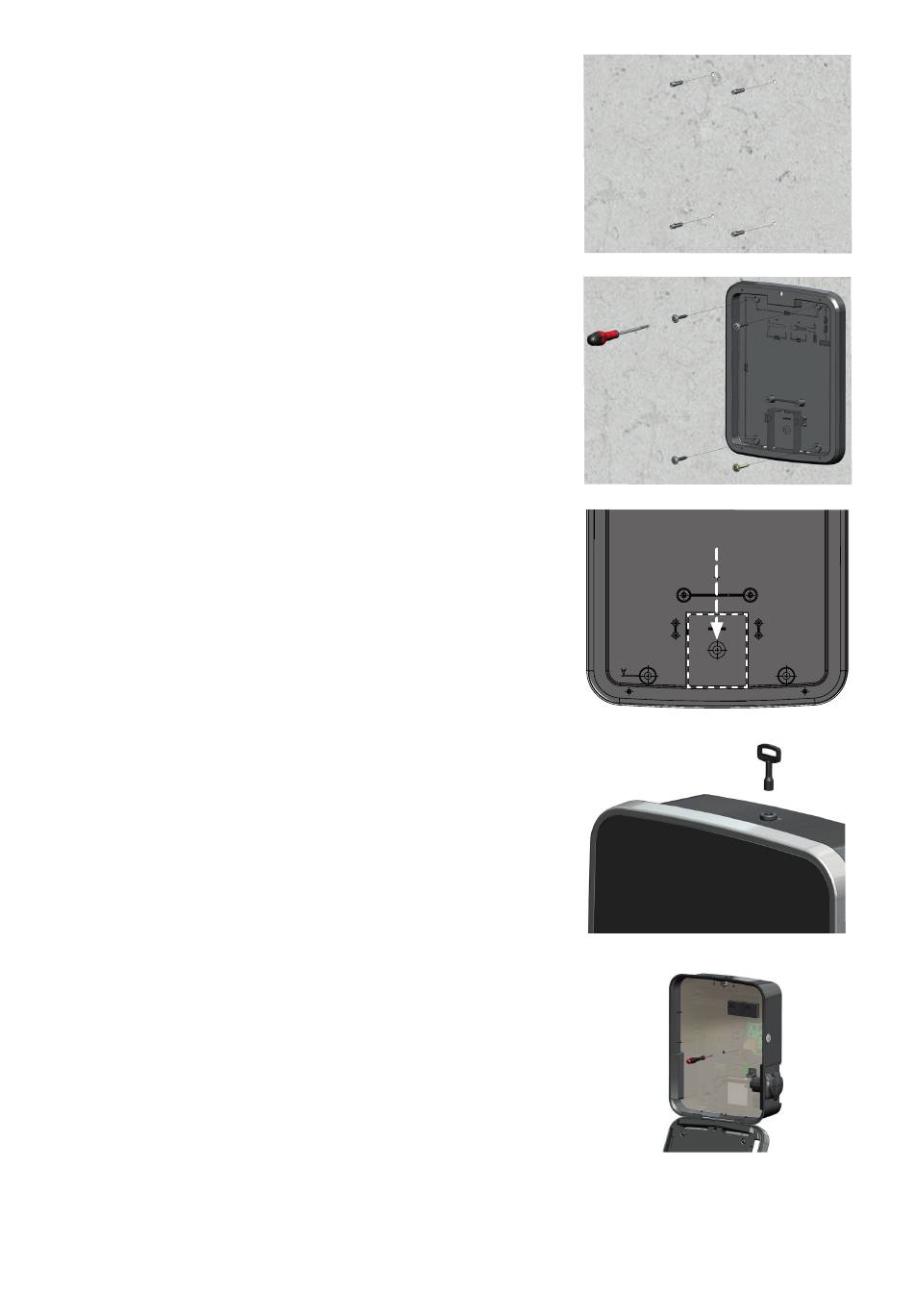

4. Boor de gemarkeerde montageopeningen (Ø 10 mm). Indien nodig zet de
meegeleverde pluggen een voor de bevestigingsschroeven.
5. Schroef de montageplaat met de schroevendraaier (TX40) en de meegele-
verde schroeven met platte kop (8 x 60) aan de montagepositie.
LET OP: Vooer de toeleiding van achteren moet u de kabel eerst door de
opening in het verbindingsbereik in het onderste deel van de invoegen
voordat u deze vastschroeft.
6. Als de kabelinvoer van boven gebeurd, moet u de inkomende toeleiding zo
leggen, dat ze van boven in het vervindingsbereik wordt ingebracht en met
de juiste trekontlasting kan worden bevestigd.
ANMERKUNG: Voor verbindingen van achteren is de trekontlasting niet
nodig.
7. Open nu de behuizingsdeur van de wallbox met de meegeleverde driekant
sleutel en open de deur aan de voorzijde.
LET OP: Ga daarbij uiterst voorzichtig voor en bescherm van de be-
huizingsdeur tegen krassen en andere beschadigingen. Verwijder de
beschermfolie van de behuizingsdeur, indien mogelijk, tot kort voor de
installatie is voltooid.
8. Draai met de schroevendraaier de TX20-schroef, waarmee de interne
elektronicaafdekking centraal wordt fixeert en verwijder deze. Bewaar de
schroef op een veilige plaats.
Mercedes-Benz Wallbox
| Voorbereiding, installatie en inbedrijfstelling
83
