Testmodus
Bij de inbedrijfstelling en de latere werking kunt u de instellingen van de Mercedes-Benz wallbox in testmodus controleren als
er geen voertuig beschikbaar is. Ga als volgt te werk:
Werkstap
1. Schakel de stroomvoeging van de wallbox
via de voorgeschakeld MCB en RCCB uit.
2. Verwijder de interne elektronicaafdekking.
Stel de draaicodeschakelaars S1 naar de
positie 2, 4 of E (zie tabel op de volgende
pagina).
3. Monteer de interne elektronicaafdekking.
Sluit en vergrendel de behuizingsdeur.
Schakel de stroomvoeging van de wallbox
via de voorgeschakeld MCB en RCCB in.
4. De wallbox wordt nu in het test-modus
gestart.
GEVAAR!
In testmodus liggen gevaarlijke elektrische spanningen op de laadcontacten van de wallbox, die een bedreiging voor het
lijf en leven vormen: Raak deze contacten in geen enkel geval aan en laat uiterste zorg in de volgende acties uitoefenen.
Anders bestaat het risico van ernstig letsel door een elektrische schok of zelfs dood!
5. In de testmodus kunt u nu een meting van
de spanning op de fasen van de laadstop-
contact (A0009060507) of de laadstekker
(A0009060407) uitvoeren. Bovendien is
een meting van het signaal aan het CP
contact (tegen PE), de frequentie en de
test omstandigheden mogelijk.
6. Om de test modus te eindigen, schakel
de stroomvoeging van de wallbox via de
voorgeschakeld MCB en RCCB uit.
7. Verwijder de interne elektronicaafdekking.
Stel de draaicodeschakelaars S1 naar de
positie 0, 1 of F in.
8. Monteer de interne elektronicaafdekking.
Sluit en vergrendel de behuizingsdeur.
Schakel de stroomvoeging van de wallbox
via de voorgeschakeld MCB en RCCB in.
18

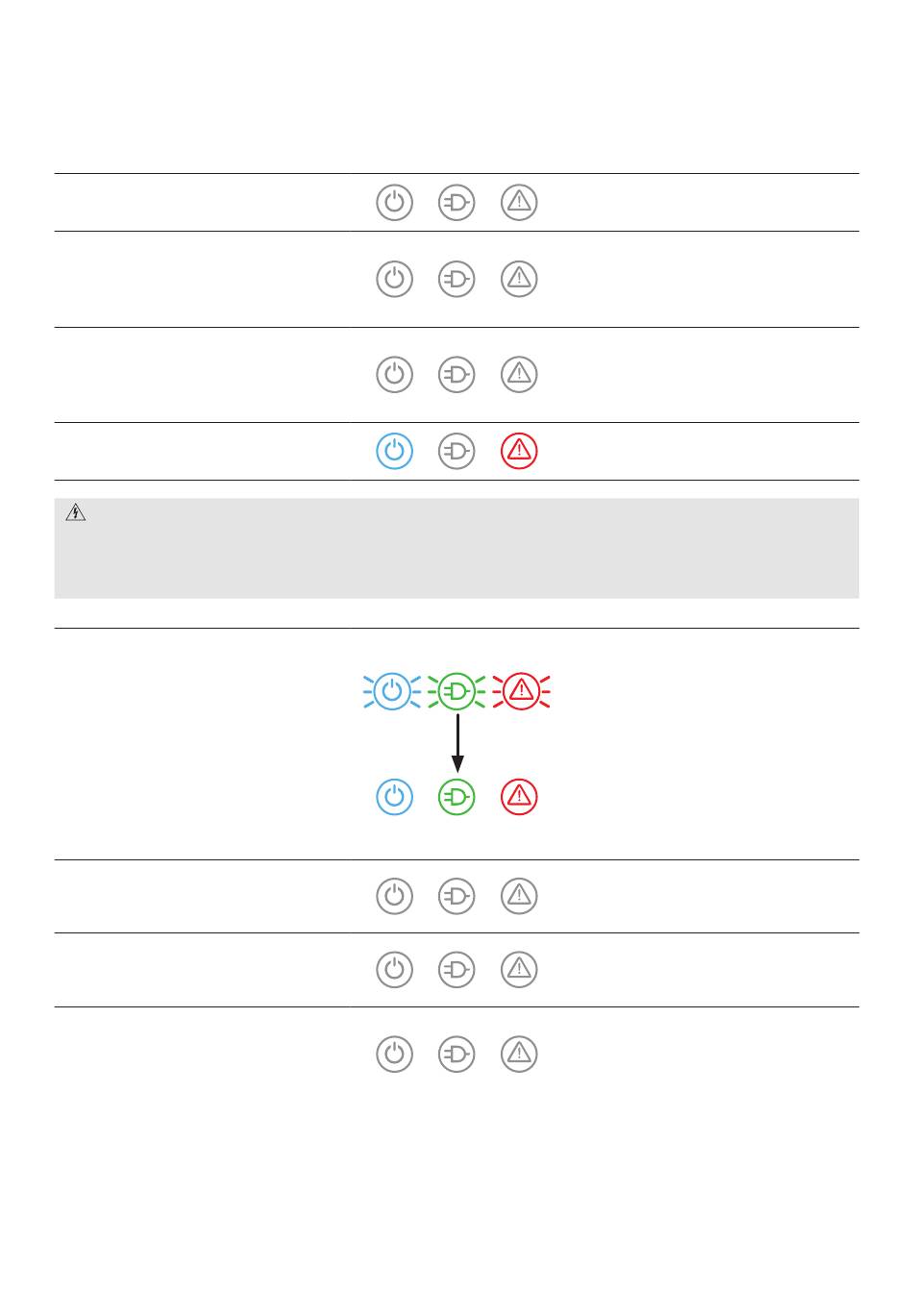

Status van de LED's
ca. 10
minuten
Opmerking:
-
Laat de draaicodeschakelaar S3 in de
positie 0.
-
-
De knipperende LED's tonen dat de wal-
lbox is ingeschakeld en er is spanning op
de laadcontacten. Laten daarom uiterste
voorzichtig uitoefenen!
Na ongeveer 10 minuten wordt de span-
ning automatisch uitgeschakeld (alle LED's
branden).
-
Zorg ervoor dat de draaicodeschakelaar
S3 is nog steeds in de positie 0 is inge-
steld.
De wallbox laadt tijdens de initialisatie de
instellingen uit het geheugen en werkt dan
in normaal bedrijf.
