Boor Ø 10 mm voor de betreffende montageondergrond (niet meegeleverd)
•
Schroevendraaier met sleufkop (2,5 mm breed), kruiskop (PH1) en Torx-inserts (TX40, TX25, TX20, TX10)
•
Montageplaat (meegeleverd)
•
Tang of snijmes voor het breken of het snijden van de kabelinvoer op de montageplaat (niet inbegrepen)
•
Vier platte kop schroeven 8 x 60 om de montageplaat te bevestigen voor TX40 schroevendraaier (inbegrepen)
•
Vier schroeven 6 x 25 om de behuizing van de wallbox te bevestigen aan de montageplaat voor TX25 schroevendraaier
•
(inbegrepen)
Indien nodig: Voor de montagegrond geschikkte pluggen(inbegrepen: nylon pluggen, 10 x 50)
•
Waterpas indien nodig (niet inbegrepen)
•
GEVAAR!
Neem in ieder geval de 5 veiligheidsregels in acht!
1. Vrijschakelen
2. Beschermen tegen heraansluiting
3. Spanningsvrijheid vasstellen
4. Aarde en kortsluiting
5. Onderdelen, die naastgelegen of onder spanning zijn, moeten worden bedekt of afgeschermd
U moet in ieder geval de MCB voor de wallbox aan de huisinstallatie deactiveren, evenals de interne RCCB (s) voordat u
met de installatie begint. Zorg ook ervoor dat de MCB en RCCB niet weer kan worden ingeschakeld tijdens de installatie.
Anders bestaat het risico van ernstig letsel door een elektrische schok of zelfs dood!
Ga als volgt te werk om de gaten te maken met behulp van de montageplaat:
1. Zorg ervoor dat op de gewenste montageplaats een voldoende gedimensioneerde toeleiding bestaat. Anders moet een
toeleiding worden geplaatst.

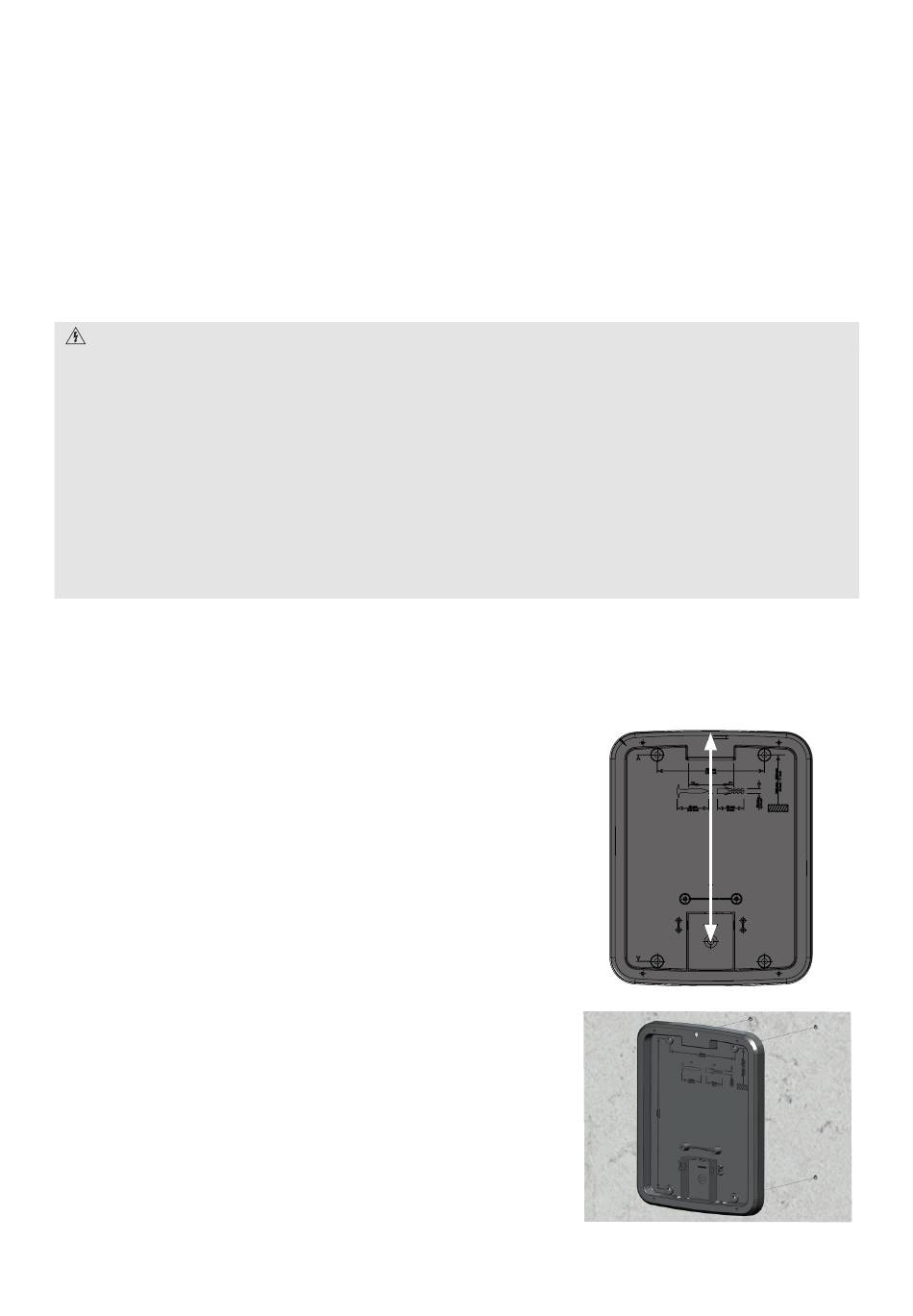

2. De montageplaat beschikt over inlaten, die in het midden en boven op het
oppervlak voor de toeleiding voorgesneden zijn. Verwijder in overleg met
de toeleiding op de montageplaats (en indien nodig) een van de voor de
toeleiding voorgezien plastic lipjes met een geschikte tang, een cutter mes
of een boor.
3. Richt de montageplaat op het geselecteerde vlak op: Maak gebruik van
een waterpas indien nodig. Markeer de boorgaten.
