11.4.3 Schakelschema voor 230 V~ elektrische bijverwarming, 230 V~ buiteneenheid

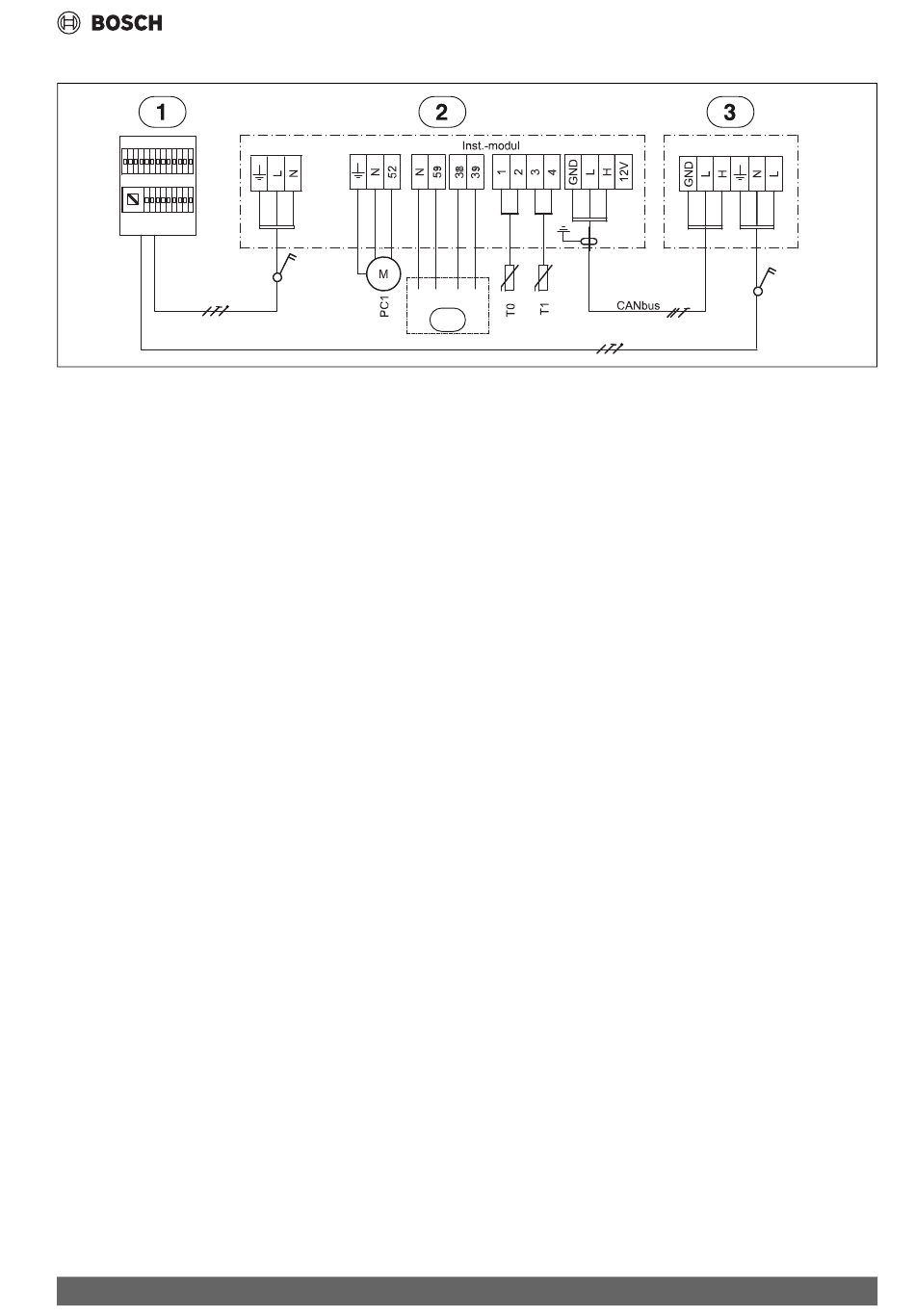

Afb. 42 Elektrisch schema
[1]
Hoofdverdeler
[2]
Binneneenheid
[3]
Buiteneenheid 230 V~
[4]
Externe bijverwarming
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
[T1] Buitentemperatuursensor
Compress 3400i AWS – 6721827821 (2024/11)
230V~
0-10V~
4
Technische gegevens
0010040238-002
39
