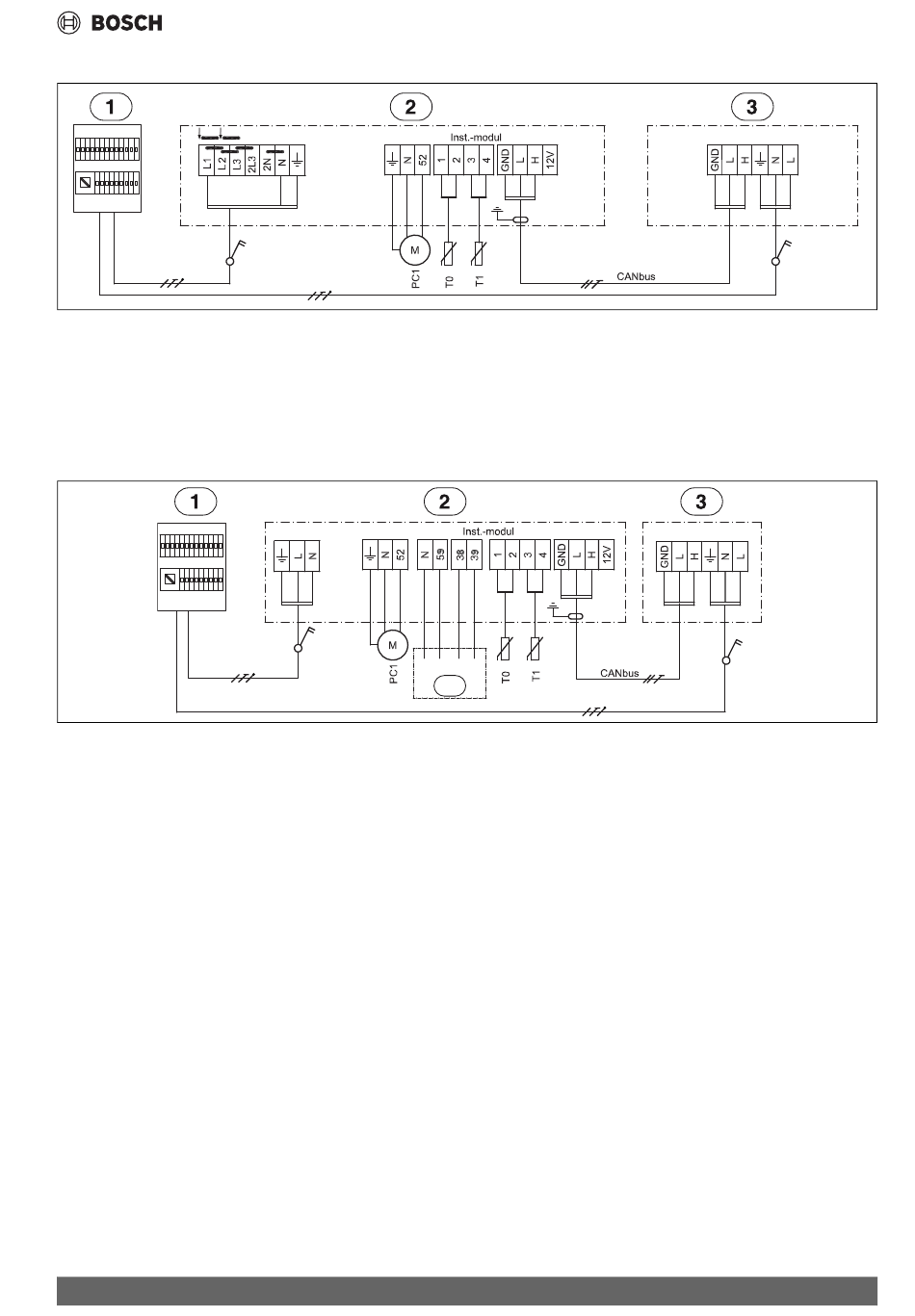

11.4.3 Schakelschema voor 5,85 kW 230 V~ elektrische bijverwarming, CS3400iAWS 4-10 OR-S 230 V~
Afb. 37 Schakelschema 5,85 kW 230 V~
[1]
Hoofdverdeler
[2]
Binneneenheid 5,85 kW, 230 V~
[3]
Buiteneenheid 230 V~
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
[T1] Buitentemperatuursensor
11.4.4 Schakelschema voor 5,85 kW 3N~ elektrische bijverwarming, CS3400iAWS 4-10 OR-S 230 V~
Afb. 38 Schakelschema 5,85 kW 3 N~
[1]
Hoofdverdeler
[2]
Binneneenheid 5,85 kW, 400 V 3 N~
[3]
Buiteneenheid 230 V~
[PC1] Circulatiepomp cv-installatie
[T0] Aanvoertemperatuursensor
[T1] Buitentemperatuursensor
Compress 3400i AWS – 6721827930 (2024/03)
230V~
0-10V~
4
Technische gegevens
0010036829-003
0010036830-003
39
