Technische gegevens
11.3.4 400 V~ 3N binneneenheid met 230 V~ 1N buiteneenheid

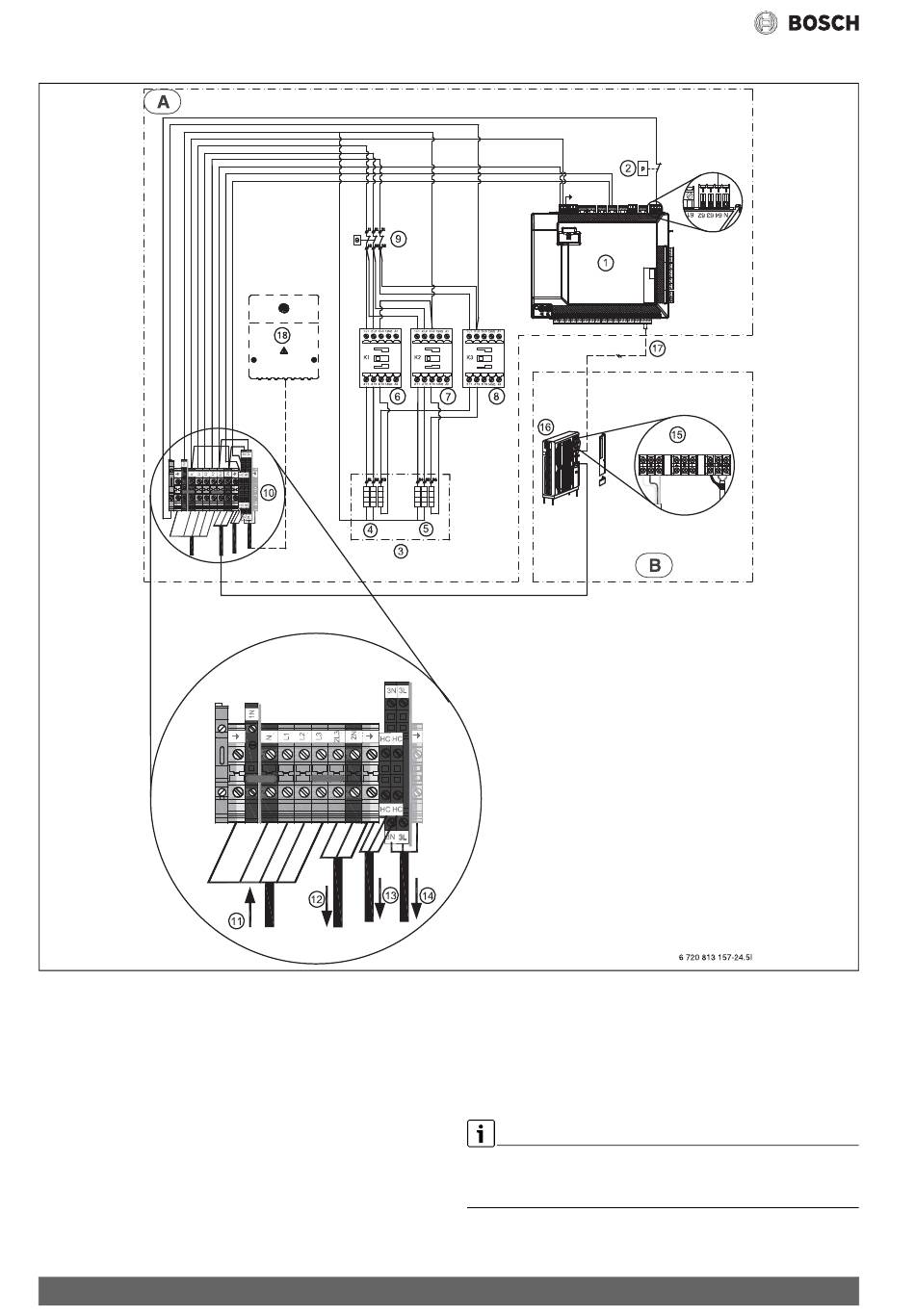

Afb. 32 400 V~ 3N binneneenheid met 230 V~ 1N buiteneenheid
[A]
Binneneenheid
[B]
Buiteneenheid
[1]
Installatiemodule SEC 20
[2]
Drukcontrole
[3]
9 kW-elektrisch verwarmingselement
[4]
3x1 kW (3x53 Ω)
[5]
3x2 kW (3x27 Ω)
[6]
Relais 1 (K1)
[7]
Relais 2 (K2)
[8]
Relais 3 (K3)
[9]
Oververhittingsbeveiliging
[10] Aansluitklemmen van de binneneenheid
[11] 400 V ~3 N, voedingsspanning binneneenheid
[12] 230 V~1 N, voedingsspanning buiteneenheid
30
[13] 230 V~1 N, voedingsspanning verwarmingskabel
[14] 230 V ~1 N voedingsspanning EMS (toebehoren)
[15] Aansluitklemmen van de buiteneenheid
[16] Buiteneenheid
[17] Afgeschermde CAN-buskabel 2 x 0,75mm
[18] EMS-module (toebehoren)
Het vermogen van de elektrische bijverwarming moet bij de configuratie
in parallelbedrijf met de warmtepomp op maximaal 6 KW worden be-
grensd.
