3 Plaatsing en installatie
3.4
Apparaat voorbereiden voor
installatie
3.4.1
Frontpaneel verwijderen
1 Bouten losdraaien (1.).
2 Steunnoppen aan de zijkant met de vingers omhoog drukken
(2.), van boven met de duim tegenhouden.
3 Frontpaneel naar boven toe wegnemen (3.).

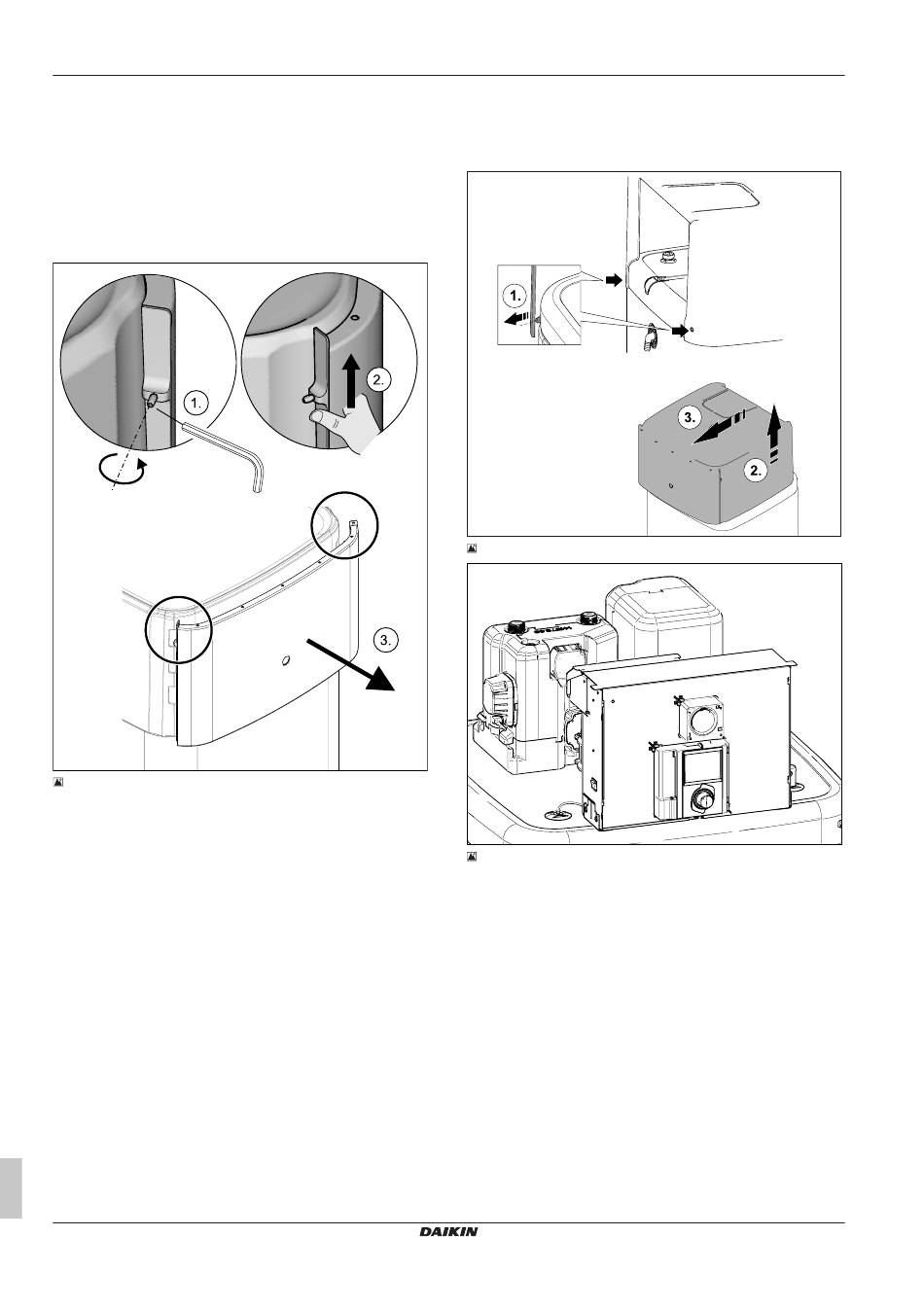

3‒5 Frontpaneel verwijderen
Montagehandleiding en gebruiksaanwijzing
14
3.4.2
Afdekking verwijderen
1 Afdekkap uit de naar achteren gerichte bevestigingsnoppen
loshaken (1.), achteraan optillen (2.) en naar voren verwijderen
(3.).
3‒6 Afdekking verwijderen
3‒7 Zonder afdekking
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_00 – 07/2020
