Leidingendiagram Koudemiddelcircuit - Daikin Altherma 3 R ECH2O Montagehandleiding
Verberg thumbnails
Zie ook voor Altherma 3 R ECH2O:
- Gebruiksaanwijzing (24 pagina's) ,
- Uitgebreide handleiding voor de installateur (328 pagina's) ,
- Handleiding (316 pagina's)
Inhoudsopgave
Advertenties
6 Technische gegevens
6.6

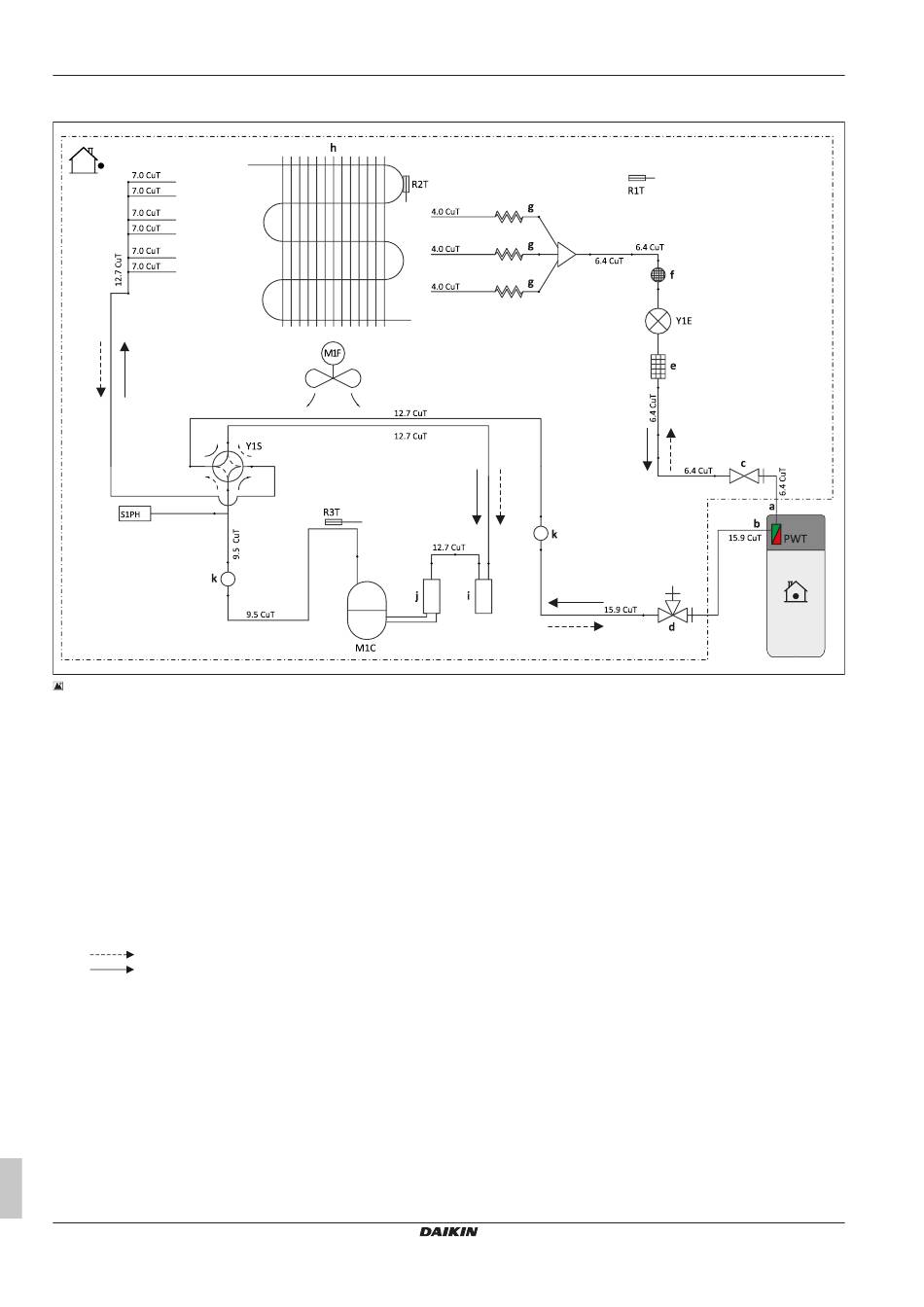

Leidingendiagram koudemiddelcircuit
6‒7 Bouwdelen in het verwarmingspompcircuit
a
Leidingen van klant (vloeistof: Ø6,4 mm flare-koppeling)
b
Leidingen van klant (gas: Ø15,9 mm flare-koppeling)
c
Afsluitklep (vloeistof)
d
Afsluitklep met onderhoudsaansluiting (gas)
e
Filter
f
Demper met filter
g
Capillaire buis
h
Warmtewisselaar
i
Accumulator
j
Compressoraccumulator
k
Demper
M1C
Compressor
M1F
Ventilator
PWT
Platenwarmtewisselaar
R1T
Sensor (buitenlucht)
R2T
Sensor (warmtewisselaar)
R3T
Sensor (compressoruitlaat)
S1PH
Hogedrukschakelaar (automatische reset)
Y1E
Elektronische expansieklep
Y1S
Magneetventiel (4-weg klep) (AAN: Koeling)
Verwarmen
Koelen
